星の斜め

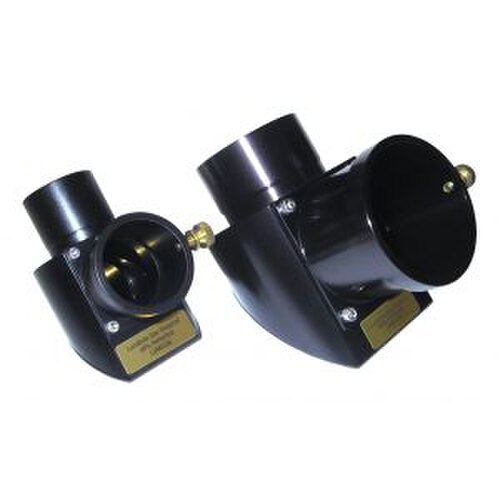

スターダイアゴナル、正立レンズ、または斜鏡は、望遠鏡で使用される角度のついた鏡またはプリズムで、通常の接眼レンズ軸に垂直な方向から観察できます。望遠鏡を天頂または天頂付近(つまり真上) に向けると、より便利で快適な観察が可能になります。また、結果として得られる画像は正しい向きですが、左右が反転しています。

スターダイアゴナルには、直径 0.965 インチ、1.25 インチ、2 インチのものがあります。2 インチダイアゴナルでは、焦点距離が長く、低倍率の 2 インチバレル接眼レンズを使用して、視野を広くすることができます。スターダイアゴナルには、数ドルから数百ドルまで、あらゆる価格帯のものがあります。

これらの対角レンズ (スター対角レンズとも呼ばれる) は、対角レンズの内側に 45° の角度で設置されたミラーを使用して、望遠鏡の像を後部セルに対して 90° の角度で回転させます。ミラー対角レンズは、接眼レンズに垂直方向には正しく向いているが、水平方向には左右が反転した像を生成します。これにより像の反転が発生し、接眼レンズの視野が左右反転します。ミラー対角レンズの主な利点は、プリズムに比べて低コストで高い光学精度を実現できることと、像に色誤差が生じないことです。ミラー対角レンズの主な欠点は、反射コーティングが適切に施されていないと光が散乱し、90° プリズムに比べて像のコントラストが低くなることです。また、反射面が酸化するため、経年劣化します。新しい誘電体ミラーでは劣化の問題はほぼ解決されており、適切に製造されていれば、誘電体ミラーは従来のミラーに比べて光の散乱が少なくなります。焦点距離の短い機器の場合、プリズムよりもミラー対角線が好まれます。

プリズム対角線では、光路を曲げるためにミラーではなく、単純な 90° 角度のプリズム、ペンタプリズム、またはアミチ ルーフ プリズムを使用します。

焦点距離の長い望遠鏡では、望遠鏡を対角レンズなしで使用しない限り、最高の画像コントラストを得るには、よくできた 90° プリズム対角レンズが最適です。しかし、プリズムは人気が下がっているようです。これはおそらく、短焦点の機器を優遇してきたマーケティングの力によるもので、短焦点の機器はミラー対角レンズの方が機能する傾向があります。^[1]ただし、特殊なケースでは、プリズム対角レンズの色分散効果を利用して、補正不足の屈折対物レンズ(焦点距離に関係なく)の性能を向上させることができます。これは、対物レンズの球面補正と色補正を設計上の最適値に近づけることによって実現します。プリズムの自然な色分散特性 (過剰補正) は、対物レンズの補正不足を軽減または無効化する働きをします。^[2]

一方、よくできた従来の 90° プリズム スター ダイアゴナルは、鏡と同等かそれ以上の光を透過でき、鏡ダイアゴナルのように金属反射面から光が散乱する可能性がないため、より高い画像コントラストで透過できます。また、プリズムは、酸化によって劣化する反射金属コーティングがないため、鏡のように経年劣化することはありません。ただし、プリズム ダイアゴナルは、焦点距離の短い望遠鏡で使用すると色収差が発生する可能性がありますが、焦点距離の長い人気のシュミット カセグレン望遠鏡やマクストフ カセグレン望遠鏡では問題になりません。

ペンタプリズムは、対角線なしで見るのと同じ反転した画像の向きを提供します。単純な 90° の角度のプリズムは、ミラー対角線と同じ「反転」または鏡像反転した画像を提供します。ペンタプリズム対角線は見つけるのが非常に困難です。

アミチプリズムは、画像を 2 つの部分に分割し、左右反転せずに正立画像を可能にするルーフプリズムの一種です。つまり、接眼レンズで見えるものは、空、星図、または月面図を見るときに見えるものと同じになります。

一般的な「正しい画像」の Amici ルーフ プリズム対角レンズの欠点は、光路がガラス片を通して反射するため、透過する光の総量が少なくなり、必要な複数の反射によって光学的収差が生じる可能性があることです。倍率が高い場合 (>100 倍)、明るい物体は、観察対象に明るい線が通っています。したがって、ほとんどの Amici ルーフ プリズムは、低倍率での観察や、天文用ではなく地上用のスポッティング スコープに適しています。ただし、低倍率で視野が広い場合は、視野が鏡像ではないため、星図と簡単に比較できます。

これらには、90度の角度（通常の星の斜面のような）と45度の角度の2種類があります。このようなプリズムは、主に45度の角度で地上観測用のスポッティングスコープでよく使用されます。このような望遠鏡では、60倍を超える倍率を使用することはほとんどありません。 ^[3]

高価なスター ダイアゴナルでも、望遠鏡の光軸と揃っていなければ、性能は低下します。完璧な視準の望遠鏡でも、スター ダイアゴナルがずれていると視準がずれ、このずれがプリズムやミラーの表面精度よりも望遠鏡の画質を左右することがよくあります。スター ダイアゴナルのミラーやプリズムは機器の焦点面のほぼ中央にあるため、1/4 波長を超える表面精度は、光学性能の向上よりも宣伝効果の方が大きいです。望遠鏡の視準を狂わせる 1/10 波長のミラーやプリズムのスター ダイアゴナルは、正しく揃っている 1/2 波長のスター ダイアゴナルよりも性能が悪くなります。
