| AT-1K レイボルト | |
|---|---|

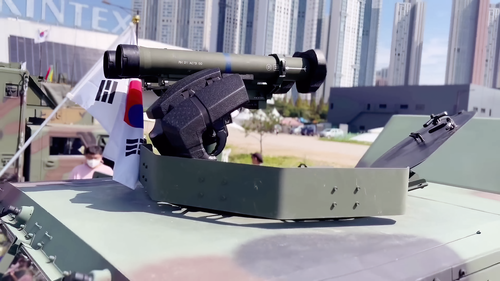

 K153C1軽戦術車両に搭載されたAT-1Kレイボルトランチャー | |
| タイプ | 対戦車誘導ミサイル |
| 原産地 | 韓国 |
| サービス履歴 | |
| 使用者 | 演算子を参照 |
| 戦争 | イエメン内戦[1] 第二次ナゴルノ・カラバフ戦争[2] |
| 生産履歴 | |
| デザイナー | 防衛開発庁 ハンファディフェンス（発射装置） LIG Nex1（ミサイル） |
| 設計 | 2007–2015 [3] |
| メーカー | ハンファビジョン（発射装置） LIG Nex1（ミサイル） |
| 生産 | 2017年～現在 |
| 仕様 | |
| 質量 | ランチャーを含む: 20 kg (44 lb) ミサイル: 13 kg (29 lb) |
| クルー |
|
| 最大射程距離 | 2,500 m (1.6 mi) – 3,000 m (1.9 mi) (観測) |
| 観光スポット | 熱兵器照準器 |
| 弾頭 | 熱 |
爆発 メカニズム | 連絡先 fuze |
| 爆発収量 | ERAの後ろの900 mm（35インチ）RHA |
| 最高速度 | マッハ1.7（578m/s; 2,080km/h）[4] |
ガイダンス システム | ファイア・アンド・フォーゲット支援赤外線誘導 |
発射 台 | 携帯型ランチャー |
| 輸送 | |
AT -1K レイボルト（韓国語：현궁「玄宮」、[5] 漢字：晛弓）は、LIG Nex1社が製造した韓国の携帯式第三世代対戦車誘導ミサイルである。赤外線画像シーカーを使用した発射・撃ち忘れ機能と、爆発反応装甲を破るためのタンデム弾頭を備えている。レイボルトにはトップアタックモードと直接攻撃モードがある。[6] [7]韓国が製造した最初の対戦車誘導ミサイルであり、2017年6月に量産に入った。
レイボルトは、製造元によって、アメリカのFGM-148ジャベリンやイスラエルのスパイクMR対戦車ミサイルの競合製品および同等製品として位置付けられています。[8]
レイボルトは2014年のインドディフェンス展示会で初めて公開されました。[9]
発達
開発は2007年に始まり、韓国の既存の対戦車誘導ミサイルが25年の耐用年数の終わりを迎えようとしていた2010年に本格的に開始された。[10] LIG Nex1の開発中の優先事項は、世界クラスの性能、重量、コアコンポーネントの現地化による輸出競争力、コスト効率、信頼性であった。開発は完全に順調だったわけではなく、最初の5年間は「キャプティブフライトテスト」で数回の失敗があった。レイボルトの開発を振り返って、あるエンジニアは品質保証が最大の課題であると評価した。[11] 2017年5月30日、国防事業庁（DAPA）が主催したレイボルトの品質認証テストに無事完了した。[12]
レイボルトは、無反動砲やTOWミサイルなどの旧式の対戦車兵器を置き換えるために開発された。[13]韓国の1970年代のTOWミサイルにはタンデム弾頭がなく、爆発反応装甲（ERA）を装備した現代の北朝鮮の戦車を破壊することはできなかった。[13]
レイボルトは、DAPAの支援の下、韓国国防開発庁（ADD）と協力してLIG Nex1によって製造されている。 [11]レイボルトの約95％は韓国で製造されている。[14]
レイボルトは2013年12月と2014年1月にサウジアラビアでテスト評価に合格した。 [11]レイボルトの契約額は2023年までに1兆ウォンに達すると予想されている。[14]
コンポーネント
レイボルトの最も注目すべき特徴は、発射して忘れる機能を提供する画像化赤外線シーカーである。また、タンデム弾頭と直接攻撃モードとトップ攻撃モードの両方を備えている。レイボルトは無煙燃料を使用し、建物内から発射することができる。レイボルトミサイルと観測発射ユニット（OLU）は、車両に搭載することも、2人の男性でマンパックとして運ぶこともできる。レイボルトをヘリコプターに搭載することも検討されている。OLUはサーマルサイトを介して昼夜を問わず使用できる。[6] [7] [11]ミサイルは、メイン飛行モーターを起動する前に、ソフトローンチを使用してバレルから脱出する。[10] 2018年から2022年の間に取得される予定である。[13]
レイボルトシステムの重量は約20kg（44ポンド）[13]で、製造元は同等のシステムよりも軽量であると説明しています。[8]レイボルトの射程距離は2.5 [15]または3kmです。[14]レイボルトのHEATタンデム弾頭は、ERAを破るだけでなく、900mmのRHAを貫通することができ、[16] DAPAはこれを「優れた性能」と表現しています。[13]
レイボルトはインドでも販売されている。[17] LIG Nex1のシニアマネージャーであるパク・テシク氏は、南米からの関心も報告している。[10]
このミサイルは2人乗りの乗員で運ぶことも、車両から発射できるように取り付けることもできる。韓国軍はK-153Cと呼ばれる起亜自動車の4×4軽戦術車両（LTV）の対戦車バージョンを使用している。屋根には発射準備の整った2発のミサイルを備えた発射砲塔が装備されており、車内にはさらに4発のミサイルが搭載されている。[15]
打ち上げプラットフォーム
- 携帯型ランチャー
- 4×4 K153C1 ATGMキャリア
- ロテム KW2 スコーピオン対戦車車両
戦闘履歴
レイボルトは2017年に大韓民国軍に納入された。[13]韓国陸軍と大韓民国海兵隊で使用される予定。[11]
2018年、レイボルトはイエメン内戦においてサウジアラビアが支援する部隊によってフーシ派に対して使用された。[1] [18]
