RCAコネクタ[ ^{3]は、オーディオ信号やビデオ信号を伝送するために一般的に使用される}電気コネクタの一種です。RCAという名前は、1930年代にこの設計を導入したRadio Corporation of America社に由来しています。^[4] コネクタのオスプラグとメスジャックは、RCAプラグとRCAジャックと呼ばれます。

RCAフォノコネクタ^[5]またはフォノコネクタ^[6]とも呼ばれます。^[7]フォノコネクタのフォノという言葉は、フォノグラフという言葉の略語です。このコネクタはもともとラジオ受信機に蓄音機のターンテーブルを接続できるようにするために作成されたためです。 RCAジャックは、フォノ入力でよく使用されます。フォノ入力は、特に初期のラジオセットで、蓄音機やターンテーブルが取り付けられるプリアンプ、ミキサー、またはアンプの背面パネルに通常配置されている入力ジャックのセットです。

フランスやドイツなどの一部のヨーロッパ諸国では​​、このようなコネクタやソケットに対して、 シカゴに本拠を置くメーカーCinchの愛称として「cinch」という名前が今でも使用されています^{[8] 。}

このコネクタの正確なリリース日はまだ少し曖昧です。次の日付は、RCA の過去のドキュメントから得たものです。

1937年までに、RCAはこのコネクタを導入しました。1937年、このコネクタはRCAモデルU-109ラジオ蓄音機とモデルR-97蓄音機に使用されました。U - 109では、内部アンプシャーシにメスコネクタがあり、内部ラジオシャーシと内蔵蓄音機プレーヤーからのオスケーブルを受け入れました。^{[10] [11]元々、このコンセプトは、サービス中にコンソールの}トラブルシューティングを 行う際にソースを簡単に取り外す方法として意図されていました。^[要出典]

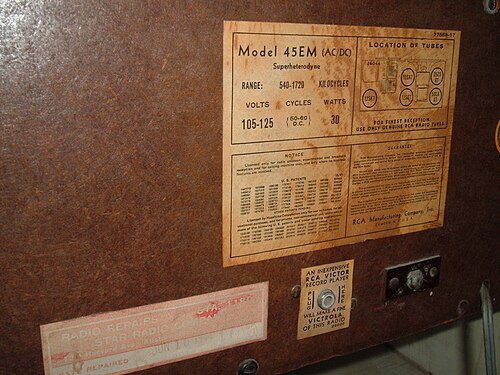

1938年までに^[4] RCAは、多くのデスクトップAMラジオモデルの背面パネルにメスコネクタを移設し、顧客が後日簡単に外部蓄音機やテレビを接続できるようにした。^[7] ラジオの背面には、コネクタに「Victrola」、「Phono」、「Pick-up」、「Television」のいずれかのラベルが貼られていた。^{[12] [13] RCAは後に、} 45 RPMレコード 用の特別なターンテーブル、モデル9JYを販売した。^[14]

1939年、RCAは2つのラジオテレビフロアコンソール（TRK-9、TRK-12）を発表しました。これらは同じ内部接続コンセプトを使用していましたが、テレビシャーシのオーディオ出力は、オス-オスケーブルを介してラジオ/アンプシャーシに接続されていました。[ ^15] 1939年の3つの低価格テレビモデルには、統合アンプとスピーカーの代わりに、背面パネルにオーディオ出力コネクタがありました：RCA TT-5、Westinghouse WRT-700、GE HM-171。^{[12] [16]}

1950 年代、トランジスタ革命のさなかコンポーネント高忠実度システムが普及し始めると、RCA コネクタが、民生用オーディオの世界における他の多くの用途で、古い1 ⁄ 4インチ (6.4 mm) の電話コネクタに取って代わり始めました。^{[引用が必要]} RCA コネクタは、互換性は維持しながらも、その後の設計で改良されました。^{[引用が必要]}

1980年代には、一部のコンピュータモニター^{[17] [18]}とテレビにコンポジットビデオ入力用のRCAジャックが搭載されていました。^{[19] [20] [21]}その後、一部のテレビにオーディオとビデオの出力用のRCAジャックが搭載されました。 ^[22]またはコンポーネントビデオ入力。^{[23] [24]}

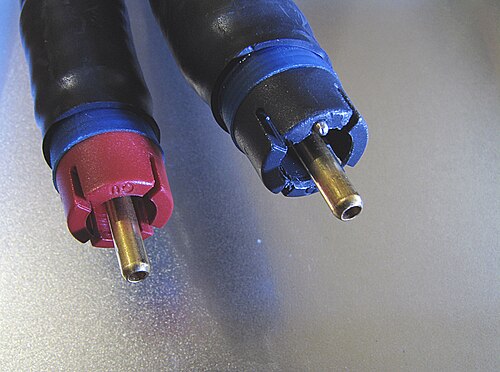

最も一般的な使用法では、ケーブルの両端には、中央のオスコネクタとそれを囲むリングからなる標準プラグが設けられています。リングは、嵌合時にバネのグリップ圧力を提供するためにセグメント化されていることがよくあります。デバイスには、中央の穴とその周囲の金属リングからなるソケット (メスジャック) が取り付けられています。ジャックのリングは、プラグのリングよりも直径がわずかに小さく、長さも長いため、プラグのリングがしっかりとフィットします。ジャックには、外側のリングと内側のリングの間に小さな領域があり、通常はプラスチック製の絶縁体で満たされています (ごく初期のバージョン、またはRF コネクタとして使用するために作られたバージョンでは、セラミックが使用されていました)。

RCAコネクタは当初、オーディオ信号用に使用されていました。他の多くのコネクタと同様に、 DC電源コネクタ、RFコネクタ、スピーカーケーブル用コネクタなど、当初の目的以外の用途にも採用されてきました。コンポジットビデオ信号用コネクタとしての使用は非常に一般的ですが、インピーダンス整合が不十分です。プラグインピーダンスの標準はなく、プラグの寸法の関係で75Ωに正確に整合させることも不可能です。^{[25] RCAコネクタとケーブルは、} S/PDIF形式のデジタルオーディオを伝送するためにもよく使用され、他の一般的な接続と区別するためにプラグはオレンジ色になっています。

接続は、ケーブルのプラグをデバイスのメスジャックに押し込むことによって行われます。信号を伝えるピンはプラグから突き出ており、接地リングが接触する前にソケットに接触することがよくあります。その結果、オーディオコンポーネントが共通の接地を共有しておらず、接続中に電源が投入されている場合、大きなハム音やバズ音が発生します。プラグがジャックから部分的に外れると、接地接続は切断されますが信号は切断されず、継続的なノイズが発生する可能性があります。プラグのいくつかのバリエーション、特に安価なバージョンでは、スプリングアクションがないため、接地シース間のグリップと接触が非常に悪くなります。

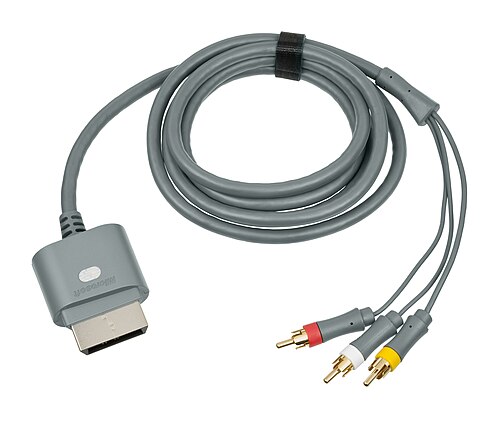

これらは色分けされていることが多く、黄色はコンポジットビデオ、赤は右のオーディオチャンネル、白または黒はステレオオーディオの左チャンネルです。この3つ（またはペア）のジャックは、オーディオおよびビデオ機器の背面にあることがよくあります。テレビには、カムコーダ、その他のポータブルビデオソース、ビデオゲームコンソールの接続を容易にするために、1つまたは複数のセットがよく見られます。^[26]アナログおよびS/PDIFオーディオ、コンポジットおよびコンポーネントビデオを含むほぼすべてのコネクタで同一の75Ωケーブルを使用できますが、用途ごとに専用ケーブルの販売が急増しています。ケーブルの品質が変化するため、安価なラインレベルオーディオケーブルではコンポーネントビデオを正常に転送できない可能性があります。デジタルオーディオの場合、ケーブルを使用して接続が成功している限り、サウンドは元の信号に忠実になります。これは、デジタル信号は完全に受信されるか、まったく受信されないかのどちらかであるためです。確実なパフォーマンスを得るには、ケーブルは国際規格IEC 60958-3で定義されているS/PDIF仕様を満たしている必要があります。

オスプラグには直径1 ⁄ 8インチ (3.175 mm) のセンターピンがあり、直径 1 ⁄ 3インチ (8.47 mm) の外殻に囲まれています。

オスをメスに接続すると、アース接続が確保される前に内部のホット(信号) 接続が行われます。接続時に機器がアクティブになっていると、大きなブザー音が発生することがよくあります。

RCA 接続によって提供されるホット信号線と信号グランドは、アンバランス接続を実現します。真のバランス接続は、長いケーブルを使用しながら外部ノイズの影響を受けにくくできるため、特定の用途、特にプロフェッショナルな環境では一般的に好まれます。

RCA コネクタを使用する場合、各信号には専用のプラグが必要です。カセット デッキを接続するだけの簡単なケースでも、ステレオ入力用に 2 つ、ステレオ出力用に 2 つ、合計 4 つのプラグが必要になることがあります。一般的なセットアップでは、すぐにケーブルが乱雑になり、接続方法がわからなくなってしまいます。コンポーネント ビデオ (ビデオ用に合計 3 つ、アナログ オーディオ用に 2 つ、またはデジタル同軸オーディオ用に 1 つ) などのより複雑な信号を考慮すると、状況はさらに悪化します。

直接信号用にオーディオ/ビデオ複合コネクタを導入する試みはあったが、アナログの世界ではSCARTコネクタが非常に成功したヨーロッパを除いて、これらのいずれも普及しなかった。^[27] 一時期、5ピンDINコネクタはA/V機器間の双方向ステレオ接続に人気があったが、現代の民生用デバイスでは完全に取って代わられた。RF変調器は本質的にビデオアプリケーションで複合A/V信号を送信するが、放送テレビシステムとRFコネクタに依存しており、これらは世界中で普及しているわけではない。また、RF信号は、プロトコル変換と3つの主要なアナログTVシステム（ NTSC、PAL、SECAM ）のRF制限により、一般的に直接信号よりも劣っている。

HDテレビが標準になる前は、ヨーロッパで販売されたほぼすべてのテレビ、 VCR、DVDプレーヤーにSCARTコネクタが搭載されていましたが、 ^[27] RCAコネクタやRFコネクタが追加されていることもあります。SCART-RCAアダプタも存在し、通常はコンポジットビデオとステレオオーディオの入力が可能です。^[28]ヨーロッパ以外では、通常、別々のRCAコネクタが使用され、^{[要出典]、}下位互換性と簡素化のためにRFコネクタが追加されています。ミニDINコネクタはSビデオ接続に使用されますが、コンポジットビデオ、コンポーネントビデオ、アナログオーディオ（モノラルまたはステレオ）はすべて、信号がSCART経由で送信されない限り、RCAコネクタを使用します。ただし、デジタルの世界では、複合A/Vコネクタが普及しつつあります。HDMIは現在、民生用電子機器で一般的に使用されており、 HDMIの潜在的な競合相手であるDisplayPortは、家庭用コンピュータや周辺機器でよく見られます。

民生用機器のプラグとソケットは、正しい接続を容易にするために、従来から色分けされています。さまざまな信号の標準色^[29]を下の表に示します。ただし、7.1オーディオを超えると、標準はより一般的な白/黄色、赤/青、緑/黄色の各ケーブルの配色に低下しています。

ステレオ オーディオ アプリケーションでは、黒と赤、灰色と赤、または白と赤の RCA コネクタを使用します。3 つのケースすべてで、赤は右を示します。白または紫は黒に置き換えられることもあります。一部の古いテープ レコーダー、およびそれらに接続するように設計された受信機などの機器では、5 ピン DIN コネクタを使用して、録音と再生のために 1 本のケーブルで左と右を接続します。このコネクタと RCA コネクタ間のアダプタでは、左と右のチャンネルの録音に白と赤、再生に青 (または黒の場合もある) と黄色が使用されていますが、これは普遍的ではありません。録音デバイス用の RCA コネクタを備えた最新の機器のほとんどは、録音か再生かに関係なく、すべてのステレオ ペアに白と赤を使用します。

これらは市販の製品に見られる標準的な色ですが、ケーブル自体がアプリケーションと互換性がある限り、異なる色のコネクタを備えたケーブルを使用することもできます (たとえば、ビデオおよびS/PDIF用の 75 オームのインピーダンスのケーブル)。

•
  CDプレーヤーのRCAステレオ出力
•
  ビデオおよびオーディオ出力を備えたDVD プレーヤー
•
  2012年のAVレシーバーの背面
•
  2000 年代初頭の1080i HD 対応機能を備えたCRT プロジェクション テレビ
•
  RCAステレオ出力を備えたApple TVの第一世代
