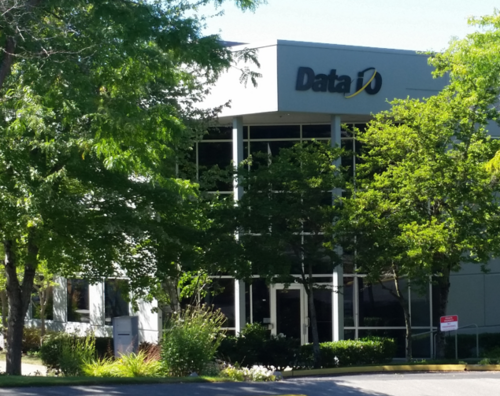

本社はワシントン州レドモンド | |
| 会社種別 | 公共 |
|---|---|
| ナスダック:DAIO | |
| 業界 | エレクトロニクス |
| 設立 | 1969年 |
| 創設者 | ミルトン(ミルト)・ツォイチェル、グラント・レコード、ゴードン・ニコルズ |
| 本部 | 、 私たち |
拠点数 | 3か所(2022年) |
主要人物 | アンソニー・アンブローズ、ジョエル・ハトレン、ラジーブ・グラティ、マイケル・ティドウェル |
| 製品 | 半導体プログラマー、セキュリティプロビジョニング |
| 収益 | 2,580万ドル(2021年) |
| 総資産 | 2,910万ドル(2021年) |
| 総資本 | 1,990万ドル(2021年) |
従業員数 | 96(2021) |
| Webサイト | 出典: |
Data I/O Corporation は、フラッシュメモリ、マイクロコントローラ、ロジックデバイス用の手動および自動データプログラミングおよびセキュリティプロビジョニングシステムのプロバイダーです。1969 年に設立され、1972 年に法人化された同社は、電子設計者がパンチカードまたは ASCII エンコード (8 レベル) のパンチ紙テープに保存されたデータを使用して不揮発性半導体デバイスをプログラムできる機器を開発しました。これらの製品は、 IoT 、医療開発、民生用電子機器などの業界で使用されるシステムの設計と製造に使用されました。その後 30 年間、同社はバイポーラ、EPROM、EEPROM、NOR フラッシュ、アンチヒューズ、FRAM、NAND フラッシュ、eMMC、ユニバーサルフラッシュストレージ(UFS) デバイスなどのテクノロジーに携わりました。
歴史
Data I/O はワシントン州レドモンドに本社を置き、中国の上海とドイツのグレーフェルフィングにオフィスを構えています。
最近では、同社は自動プリプログラミング システムを拡張し、OEM (Original Electronics Manufacturers ) やその他の市場向けのセキュリティ展開プラットフォームに、認証システム、セキュアマイクロコントローラ、マイクロプロセッサ、セキュアフラッシュのセキュリティ プロビジョニング機能を追加しました。同社の製品は、FIPS 140-2 レベル 3準拠の HSM を自動プログラミング システムに統合しており、セキュリティ IC やマイクロコントローラへの大量の認証情報のプロビジョニングを可能にすることを目的としています。[1]
製品
現在
2000 年に導入された Data I/O FlashCORE テクノロジは、NAND および NOR ベースのフラッシュ デバイスとフラッシュマイクロコントローラのプログラミングに最適化されており、エンジニアリングから大量のオフラインおよびインラインの「ジャストインタイム」製造までをカバーする FlashPAK、PS-System、FLX500、および ProLINE-RoadRunner プログラマ モデルで販売されています。Data I/O は、FlashCORE プログラマをセットアップしてデータ ソースを指定するための Windows 用 Tasklink ソフトウェアを提供しています。さらに、同社は、自動およびリモート プログラミングを管理し、データを保護して、デバイスのシリアル化を管理するソフトウェアを開発しています。これらの多くは TaskLink と連携しますが、独立したソフトウェア パッケージもあります。
Data I/O は、DIP (スルーホール) デバイスに対応できる 2 つのデバイス プログラマ、Plus-48 と Optima を製造しています。どちらも、小規模で (比較的) 低コストのデスクトップ プログラマ (エンジニアリング) 市場を対象としています。
遺産

モデル1
同社が最初に試みた「ユニバーサル」プログラマーの 1 つは、モデル 1、モデル 5 (TTL シーケンサー ベース)、モデル 9 (マイクロプロセッサ ベース)、およびシステム 19 (1970 年代後半に導入) でした。これらのプログラマーは、主に抵抗器、ダイオード、ジャンパーで構成される、交換可能なデバイス ソケットと構成プラグイン プリント回路カードを使用して、さまざまなメモリ デバイスの読み取りとプログラミングを可能にしました。
システム29
1980 年代初頭、System 29 シリーズが登場しました。最初のモデルである 29A では、ユーザー RAM が追加され、キーパッドでプログラム可能な「ファミリ」および「ピン配置」コードを使用してプログラマを構成することで、構成カードが不要になりました。29A とともに導入されたのが、「Unipak」です。これは、ソケット モジュールを変更する必要性を減らすために、複数のサイズのZIFソケットを備えた大型プラグイン アダプタです。Unipak はメモリ デバイスの処理に限定されていたため、「LogicPak」と呼ばれる追加のアクセサリ シリーズが導入され、プログラマブル ロジック デバイス (PAL、GAL など) を処理できるようになりました。
後期モデルでは、固定ソケットのシリーズと交換可能なソケット モジュールが 1 つのハウジングに収められました。適切なソケット モジュールをインストールするだけで、最大 40 ピンのメモリ デバイスを読み取ったりプログラムしたりできます。29B シャーシには、最大 1 MB のユーザーRAM を搭載できます。
ユニファミリー
1987 年頃、Data I/O は「Uni-site」という形で最初の「Uni-family」プログラマーを発表しました。これは、ソフトウェア プログラマブルピン ドライバーを搭載した最初のエンジニアリング プログラマーでした。このテクノロジーにより、デバイス ソケットの任意のピンをソフトウェアで、電源、グランド、またはほぼすべてのタイプのプログラミング波形に設定できます。
このラインの最初のモデルである Unisite-40 は、SITE-40 と呼ばれる 1 つの 40 ピンDIP ZIF ソケットを備えた取り外し可能なモジュールと、この DIP モジュールの右側にオプションのプログラミング アダプタをインストールするためのスペースを備えていました。このようなモジュールには、最大 8 つの同一メモリ デバイスの一括プログラミングを可能にする 8 つの 40 ピン ZIF ソケットを備えたモジュールである「SetSite」や、複数のサイズのPLCCおよびSOIC DIP パッケージを「クラムシェル」ZIF ソケットで収容する初期のマルチソケット モジュールである「ChipSite」などがありました。
ChipSite ユニットの最終的な後継は PinSite でした。これは、PGA、QFP、TSOPなどのパッケージ化されたチップ用のものを含む、さまざまなソケット アダプタを受け入れることができるユニバーサル プログラミング ベースを備えていました。さらに、Pinsite のベースを介して、工場の現場環境の自動デバイス ハンドラーのプログラミング ソースとして Unisite を使用できるようにする特別な接続モジュールも用意されていました。
Unifamily は、組み込みのユーザー メニューを備えた最初の Data I/O プログラマー シリーズでした。基本的な操作に必要なのは、 RS-232シリアル ポートを介して接続されたダム ターミナルだけです。2 番目のシリアル ポートを介してコンピューター ベースのリモート コントロールを行う機能も提供されました。
初期の Unifamily はすべて、720kフロッピー ディスク(Unisite の場合) または 1.44MB フロッピー (他の Unifamily メンバーの場合) に保存されたソフトウェアから起動して実行されました。このソフトウェアは、オペレータのメニュー システム、自己テスト ルーチン、およびデバイス アルゴリズムで構成されています。後期生産では、小型ハード ドライブをインストールするオプションが提供されました (以下の MSM (マス ストレージ モジュール) を参照してください)。Unisite は、MSM 以外の操作、または外部の PC ベースのソフトウェアを使用せずに MSM のソフトウェアを更新する場合に、依然として真の 720k フロッピーを必要とする唯一のプログラマです。
Unisite は Unifamily ラインのフラッグシップ モデルで、標準的な構成で 35,000 ドル以上で販売され、少なくとも 20 年間生産が続けられました。Data I/O は、予算が限られている企業にとって Unifamily ラインをより魅力的なものにするために、Unisite と同じピン ドライバー テクノロジを使用する他のいくつかのプログラマーを導入しました。これらはすべて (通常) 10,000 ドル未満で販売されました。これらには、モデル 2900、3900、3980、および 3980XPi が含まれます。これらのユニットは、主にピン ドライバーの数という点で機能が異なります。基本的な 2900 には 44 個のドライバーが搭載されていましたが、39xx シリーズはすべて 88 個のドライバーを搭載していました。Data I/O は、最大数のハードウェア ピン ドライバーを搭載した Unifamily プログラマーが最大 240 ピンのデバイスを処理できるようにする独自の多重化スキームを開発しました。
このシリーズのその他の違いはわずかです。モデルは共通の基本設計を共有し、フロッピー ディスクから起動して実行できる機能と、内部メニューを提供する機能を備えています。
違いは主に機能にあります。Unisite は、生産開始から 1 年も経たないうちに、新しい DIP モジュールの形で改訂され、「Site48」と呼ばれました。このアダプタの DIP ソケットには 48 ピンがあり、長年にわたって標準でした。その後継の Site48-HS は機能的には同じですが、ソケット ピンに、2900 や 39xx シリーズなどの以前のアダプタの電気機械式リレーではなく、ソリッド ステート スイッチングを使用しています。
Unisite には、標準で 512K のユーザー RAM が搭載されていました。これらの初期ユニットを 1MB または 8MB にアップグレードするために、別個のメモリ ボード、適切な数の 30 ピンSIMM、取り付けブラケット、および相互接続ケーブルで構成される、現場で取り付け可能なアップグレード キットが用意されていました。8MB アップグレード キットの価格は、1990 年代半ばで約 495 ドルでした。これらの初期キットは、メモリ ボードがメイン回路基板の下に取り付けられるように設計されていたため、プログラマーの大規模な分解など、インストールにかなりの労力が必要でした。
これらの困難と利用可能な技術の向上に対応して、Unisite のメイン回路基板はすぐに大幅な改訂を受けました。これには、DIP ベースのDRAMチップのほとんどが削除され、メイン ボードに 30 ピン メモリ モジュール ソケットが 2 つ追加されました。これらの変更により、プログラマーの利用可能な RAM のアップグレードははるかに簡単になり、上部カバーを取り外し、2 つの SIMM を取り付け、1 つのPALチップを交換するだけで済みました。
マスストレージモジュール
UniSite メイン ボードの改訂は、新しいオプションをサポートするために行われました。データ I/O は、マス ストレージ モジュール (MSM) を作成しました。これは、小型ハード ディスク ドライブ(改訂レベルに応じて 2.5 インチPATA / IDEデバイスまたはPCMCIA タイプ IIIカード ドライブ) と適切なインターフェイス回路を含む追加の回路基板で構成されていました。プログラマーのすべてのオペレーティング ソフトウェアとデバイス アルゴリズムは、30 分以内に MSM のドライブに転送でき、フロッピー ディスクは不要になりました。
最新リビジョンは完全にソリッドステートであり、ボードのグルーロジックとしての単一の大型FPGAチップ、FPGA の動作コードを含む SPROM (シリアル プログラマブル読み取り専用メモリ) チップ、バッファリング用のいくつかのSRAMチップ、およびソリッドステートまたは「フラッシュ」ドライブで構成されています。
MSM は、3900 および Unisite 用のオプションのフィールド インストール可能なモジュールです。このオプションを使用するには、Unisite プログラマーで 8MB のユーザー RAM とコントローラー ボード リビジョン 701-2313-00 以上が必要です。さらに、MSM にはオペレーティング ソフトウェア リビジョン 6.6 以上が必要です。
すべての 3900 シリーズ プログラマーは、ハードウェア レベルで MSM と互換性があります。3900 プログラマーに MSM を正常にインストールすると、自動的にモデル 3980 になります。
MSM には、プログラマのシリアル ポートを補完する高速パラレル ポートインターフェイスという別のオプションが追加されています。Windows ベースの PC と Data I/O の TaskLink ソフトウェアを併用すると、パラレル ポートによってプログラマとのデータ転送速度が大幅に向上します。たとえば、1MB のデータ ファイルを Unifamily プログラマとの間でシリアル ポートの最高速度 (19200ボー) で転送する場合、少なくとも 2 分かかります。パラレル ポートを使用すると、同じファイルを転送するのに約 30 ~ 40 秒かかります。
名前の後に「XPi」が付く Unifamily プログラマー (Unisite-XPi、3980-XPi) には、MSM およびパラレル ポート オプションが標準装備としてすでにインストールされています。これらのプログラマーは Unifamily ラインの最後を飾るもので、現在は製造されていませんが、完全にサポートされています。
