プロセッサダイレクトスロット

プロセッサダイレクトスロット（PDS ）は、多くの古いMacintoshモデルに組み込まれたスロットで、 PCのローカルバスの機能と同様に、CPUの信号ピンに直接アクセスできます。これにより、通常は10MHzの低速で動作するNuBusなどのバスレイヤーを経由するよりもはるかに高速になります。 ^[1]

通常、マシンにバス拡張スロットがある場合は、複数のバス拡張スロットを備えています。ただし、PDS スロットは 1 つしか存在しません。これは、通信チャネルを同時に使用しようとしている可能性のあるハードウェアの異なるビット間の調停を伴う高度な通信プロトコルを提供するのではなく、PDS スロットはほとんどの場合、CPU の信号ピンに直接アクセスするだけであるため、ローカル バスに近い性質を持つためです。

そのため、PDS スロットは CPU 固有になる傾向があり、たとえばMotorola 68030ベースのMacintosh SE/30の PDS スロット用に設計されたカードは、 Motorola 68040ベースのQuadra 700では動作しません。

唯一の注目すべき例外は、オリジナルのMotorola 68020ベースのMacintosh LCの PDS 設計です。これは Apple が初めて試みた「低価格」 Mac であり、大成功を収めたため、後続のモデルで CPU が 68030、68040、さらに後にはPowerPCプロセッサに置き換えられたとき、Apple は PDS スロットをオリジナルの LC と互換性のある状態に保つ方法を見つけ、同じ拡張カードが引き続き動作するようにしました。

1987年にMacintosh SEで導入されたSE「システム拡張」スロットは、96ピンのEuro-DINコネクタを使用してMotorola 68000プロセッサとインターフェイスする最初のプロセッサ直接スロットでした。このスロットはMacintosh Portableでも使用されました。^[2]

1989 年に導入されたMacintosh IIciのL2キャッシュスロットは、モトローラ 68030プロセッサをサポートするために 120 ピン Euro-DIN コネクタを使用した32 ビット版の PDS でした。このスロットはIIvi、IIvxにも登場しました。これにより、 DayStar Digitalなどのサードパーティ企業は、CPU を取り外す必要のないプロセッサ アップグレードを開発することができました。^[1] IIci キャッシュ スロットは他の PDS スロットとは異なり、外部コネクタ用の設備がなく^[3]、割り込み要求信号が含まれていないため、用途が制限されています。また、ピン構成も、後のほとんどの MC68030 ベースの非 LC Macintosh のものとはまったく異なります。^[4]

Macintosh SE/30 には、IIci と同じ 120 ピン Euro-Din コネクタを使用する PDS スロットが含まれていましたが、ピン構成が異なっていました。^[5]プライマリクロックは CPU の 16 MHz クロックです。IIci キャッシュスロットとは異なり、3 つの割り込み要求信号が含まれています。ケースには外部コネクタ用の設備もあるため、グラフィックデバイスやネットワークデバイスによく使用されました。Macintosh IIsiには SE/30 と非常によく似たマザーボードスロットが含まれていましたが、^[6]オンボードの MC68030 と同様に 20 MHz でクロックされていました。このスロットは直接使用することを意図したものではなく、代わりに Apple は 2 つのアダプタカードを提供しました^[7]。これらのカードには 2 番目のコネクタが直角に取り付けられていました (ボードがマザーボードと平行になるように)。1 つのカードはNuBusスロットを提供し、もう 1 つは基本的にパススルー構成で、IIsi と非常によく似たスロットを有効にしましたが、1 つの割り込み信号のみがサポートされていました。両方のカードには、IIsi マザーボードには搭載されていなかった MC68882 FPU も搭載されていました。

1990年に発表されたMacintosh IIfxには、SE/30やIIsiとほぼ同一のPDSが搭載されていたが^[8]、完全に同一というわけではなかった。特に、クロック信号はIIsiと同様に20MHzで動作しているが、CPUは40MHzで動作している。クロック信号はIIsiやSE/30とは異なるピン上にある。他のPDSとは異なり、プロセッサ信号への接続は直接ではなく、要求された物理アドレスに基づいて異なるクロックを処理するために中間バッファリングが必要であり、一部のアドレスは20MHzクロックでアクセスされ、他のアドレスは（スロットで直接利用できない）40MHz CPUクロック（「高速スロットスペース」）でアクセスされる。^[9]ボードに利用できる物理スペースもSE/30やIIsiとは異なっていた。

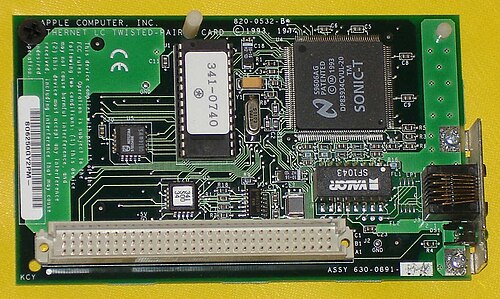

1990年に導入されたLCスロットは、 Macintosh LC / LC IIのMotorola 68020 / 68030プロセッサ用のPDSとして始まりました。MC68020の非同期サイクルのみをサポートし、すべてのアドレス信号を接続したわけではありませんでしたが、32のデータ信号すべてを接続しました。^[10] 96ピンのEuro-DINコネクタはSEスロットコネクタに似ていますが、2つには完全に互換性がありません。後期モデルでは、ノッチ付きインライン拡張によって18本のピンが追加され、完全なMC68030バス（同期サイクル、すべてのアドレスライン、CPUからのクロックと下位互換性のある16MHzの両方）をサポートしながら、古いカードとの下位互換性を維持しました。この構成はAppleのPerformaシリーズで非常に人気があり、その後のMacintosh LC 475やPowerPCベースのバージョンなどの68040では、継承したLCスロットの68030ピン信号を基本的にエミュレートしていました。^{[2] [11]}

Macintosh Quadraシリーズは、NuBusスロットの 1 つにインラインで接続されたMotorola 68040プロセッサ用の新しい PDS とともに1991 年に導入されました。Quadra 605とQuadra 630 は例外で、LC スロットのフル 114 ピン バージョンを使用しました。どちらも、Apple のMacintosh プロセッサ アップグレード カードを使用した「Ready for PowerPC アップグレード」プログラムを含むPowerPCアップグレードが可能でした。^[2]

PowerBook Duoシリーズは、サブノートブックのロジックボードがさまざまなデスクトップドッキングシステムと通信できるようにする独自の68030ベースのコネクタを搭載して1992年に導入されました。この中には浮動小数点ユニットでアップグレードできるものもありました。大型のDuoドックは複雑であったため、サブシステムの一部を管理するのにNuBusが使用されました。^[2]

6100、7100、8100などのNuBusアーキテクチャを採用した第 1 世代のPower Macintoshシステムには、高速 AV カードに使用される PDS が搭載されていました。これは後に、サードパーティ メーカーによってPowerPC G3およびG4 のアップグレードをサポートするために使用されました。

7500から9600などのPCIアーキテクチャを備えたハイエンドの第 2 世代Power Macintoshシステムには、PowerPC 601および604プロセッサがドーターカード上に搭載されており、 PowerPC G3およびG4 へのアップグレードに交換可能でした。

5400、5500、6360から6500など、 PCIアーキテクチャのPowerPC 603eプロセッサをベースにしたミッドレンジのPower Macintoshシステムには、 CPU への直接アクセスを提供するL2キャッシュスロットが搭載されていました。これにより、進取の気性に富んだサードパーティ メーカーは、このスロット用の PowerPC G3 アップグレードを作成することができまし た。

最近のMacはプロセッサ速度が非常に速いため、PDSは実用的ではなく、代わりにPCIeとThunderbolt（インターフェース）を採用しました。^{[12] Appleによるこのようなスロットに似た最後の実装は、2009年から2012年の}Mac Proのプロセッサトレイコネクタです。最近のモデルでは、 Intel Xeonプロセッサがロジックボードに直接ソケット接続されて います。
