Macintosh SE

Macintosh SEは、 Apple Computerが1987年3月^{[ 1 ]}から1990年10月まで設計、製造、販売したパーソナルコンピュータです。モジュール式で拡張可能な機能により、 Macintosh Plusのデザインを大幅に改良したもので、 Macintosh IIと同時にAppleによって発表されました。

SE は、3 年前に発売された初代 Macintoshコンピュータと同じCompact Macintoshフォーム ファクタを維持し、Macintosh II と同じデザイン 言語を使用しています。強化版のSE/30は 1989 年 1 月に発売されましたが、初代 SE の販売は継続されました。Macintosh SE は 1989 年 8 月にSuperDriveを搭載するようにアップデートされ、このアップデート版は「Macintosh SE FDHD」、後に「Macintosh SE SuperDrive」と呼ばれるようになりました。Macintosh SEは、同じ中央処理装置とフォーム ファクタを維持しながら価格が安い、非常によく似たモデルであるMacintosh Classicに置き換えられました。

Macintosh SEは、 1987年3月2日にロサンゼルスで開催されたAppleWorldカンファレンスで発表されました。「SE」は「System Expansion」の頭文字をとったものです。^{[ 2 ]}類似の前身であるMacintosh Plusと比較した注目すべき新機能は以下のとおりです。

• ハードディスク（当初は20MBまたは40MB）または2台目のフロッピーディスクドライブ用の内部ドライブベイを備えた、初のコンパクトなMacintosh。
• 拡張スロットを搭載した初のコンパクトMacintosh。
• キーボードとマウスの接続に、それまでApple IIGSでのみ利用可能だったApple Desktop Bus（ADB）をサポートした最初のMacintosh 。
• SCSIサポートが強化され、データスループットが高速化（Macintosh Plusの2倍）され、標準の50ピン内部SCSIコネクタが搭載されました。
• 冷却ファンの追加により、信頼性が向上し、寿命も長くなります（15年間の連続使用）^{[ 3 ]}。
• RAMへのアクセス速度が25%向上し、画面描画に費やすCPU時間の割合が減少します。実際には、これにより10～20%のパフォーマンス向上につながります。^{[ 4 ]}
• ツールボックスROM ^{[ 3 ]}には追加のフォントとカーニングルーチンが含まれています。
• Disk First Aidはシステムディスクに含まれています

SEとMacintosh IIは、 Apple I以来初めてキーボードなしで販売されたAppleコンピュータだった。代わりに、顧客には新しいADB AppleキーボードかApple Extended Keyboardのどちらかを選択するオプションが提供された。

Appleはプロモーション用の写真や従業員向けに、透明なケースのSEを10台プロトタイプとして製造した。これらは非常に希少で、コレクターの間では高値で取引されている。^{[ 5 ]}

プロセッサ：Motorola 68000、8MHz、8MHz システム バス、16ビットデータパス

RAM：SEには標準で1MBのRAMが搭載されており、最大4MBまで拡張可能です。ロジックボードには30ピンのSIMMスロットが4つあり、メモリはペアで装着する必要があり、応答速度は150ナノ秒以上でなければなりません。

ビデオ：内蔵の512×342モノクロ画面は、メインメモリの21,888バイトをビデオメモリとして使用します。

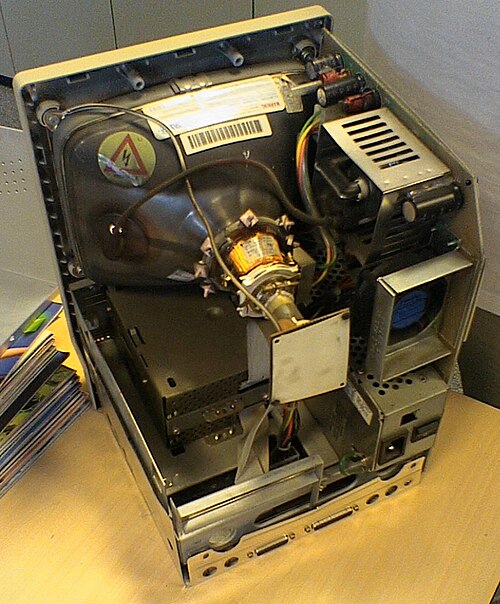

ストレージ：SEには、フロッピー ドライブを 1 台または 2 台、あるいはフロッピー ドライブとハード ドライブをその上に搭載できます。アフターマーケットのブラケットを使用すれば、SE に 2 台のフロッピー ドライブと、その上に垂直に配置されたハード ドライブを搭載できますが、これは Apple がサポートした構成ではありませんでした。さらに、外付けのフロッピー ディスク ドライブも接続できるため、SE はMacintosh Portable以外で3 台のフロッピー ドライブをサポートできる唯一の Macintosh でしたが、ストレージ、RAM 容量の増加、およびオプションの内蔵ハード ドライブにより、外付けドライブの必要性は以前のモデルほど高くありませんでした。ハードディスクは 20 MB、後に 40 MB のSCSIユニットで、前面から見えるアクティビティ LED を備えていました。このようなインジケーターは当時の PC では一般的でしたが、SE はこれを搭載した最初の Macintosh でした。

バッテリー： 電源のオン/オフを繰り返すと基本設定が保持されるためには、3.6Vの単3形リチウム電池（1/2AA）がロジックボード上に搭載されている必要があります。長期間放置されたMacintosh SEでは、バッテリーの腐食や液漏れが発生し、筐体やロジックボードが損傷する場合があります。SEモデルによっては、ボード上にバッテリーホルダーが取り付けられているものもあれば、バッテリーが直接基板に半田付けされているものもあります。

拡張性：ロジックボード上のプロセッサダイレクトスロットにより、アクセラレータなどの拡張カードを取り付けることができます。SEは、MicroMacアクセラレータを使用することで、 50MHz  、5MB以上のメモリにアップグレードできます。過去には、Sonnet Allegroなどの他のアクセラレータも利用可能でした。カードの取り付けにはコンピュータのケースを開ける必要があり、内部のCRTからの高電圧にユーザーがさらされる可能性があるため、Appleは正規のApple販売店のみがカードを取り付けることを推奨していました。ケースは当時としては珍しいトルクスネジで密閉されていました。

アップグレード：1989年1月にAppleがMacintosh SE/30を発表した後、Appleの販売店はSE向けの高額アップグレードとして、ロジックボードのアップグレードを1,699米ドルで販売しました。これは、新しいSE/30マザーボード、ケース前面、およびアップグレードコンポーネントを収容するための内部シャーシで構成されていました。

ROM/イースターエッグ：SE ROMのサイズは、オリジナルのMacでは64KB（Mac Plusでは128KB）から256KBに増加し、開発チームはROMに隠されたイースターエッグを含めることができました。アドレス0x41D89Aにジャンプする（またはROMチップから読み取る）ことで、エンジニアリングチームの4つの画像を表示できます。^{[ 8 ]}

1987年3月2日導入：

• Macintosh SE ^{[ 9 ] [ 10 ]} （1MB RAM、800KBフロッピーディスクドライブ2台搭載）
• Macintosh SE 1/20、1MB  RAM、800KBドライブ1台、 20MBハードディスク搭載

1987年12月、アップルは多くの苦情を受けてより静かなファンを使用し始め、既存の顧客に90ドルで提供した。^{[ 11 ]}

1988年8月1日導入：

• Macintosh SE 1/40、1MB  RAM、800KBフロッピーディスクドライブ1台、40MB ハードディスク搭載

1989年8月1日導入：

• Macintosh SE FDHDには、1.4 MBの高密度（HD）フロッピーディスクを扱える新しいフロッピーディスクドライブであるSuperDriveが搭載されています。FDHDは「Floppy Disk High Density」の頭文字です。後のMacintosh SE FDHDは、Appleのこのドライブの新しいマーケティング名に合わせてMacintosh SE SuperDriveと表記されました。HDフロッピーは、それ以降MacintoshとPCコンピュータの両方で事実上の標準となりました。オリジナルのMacintosh SE向けに、新しいROMチップと新しいディスクコントローラチップを含むアップグレードキットが販売され、元のチップと交換されました。^{[ 12 ]}
