モトローラ 68030

モトローラ 68030

一般情報
発売	1987
デザイン：	モトローラ
パフォーマンス
最大CPU クロックレート	16MHz～50MHz
データ幅	32ビット
アドレス幅	32ビット
キャッシュ
L1キャッシュ	命令とデータそれぞれ256バイト、4バイトのエントリ4つが16行、直接マップされている[1] [2]
アーキテクチャと分類
命令セット	モトローラ 68000 シリーズ
物理的仕様
トランジスタ	273,000
パッケージ	132 ピンQFPおよびPGA 169 (128 ピン使用)
製品、モデル、バリエーション
変異体	68EC030
歴史
前任者	モトローラ 68020
後継	モトローラ 68040

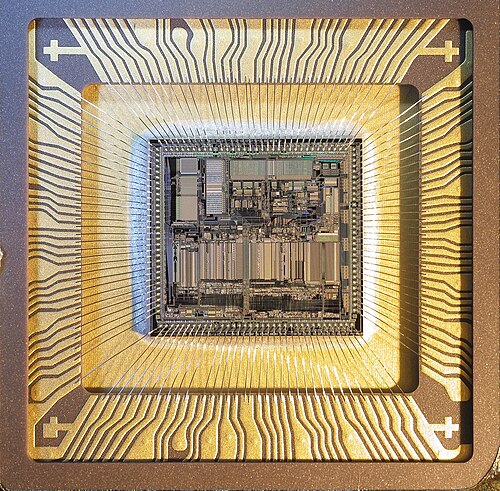

Motorola 68030 (「68030」) は、Motorola 68000 ファミリーの32 ビットマイクロプロセッサです。1987 年にリリースされました。68030 はMotorola 68020の後継で、その後にMotorola 68040が続きました。Motorolaの一般的な命名規則に従い、この CPU は 030 (オースリーオーまたはオーサーティーと発音) と呼ばれることがよくあります。

68030 は、基本的には 68020 にメモリ管理ユニット(MMU) と、それぞれ256バイトの命令キャッシュおよびデータキャッシュを加えたものである。キャッシュにバーストモードが追加され、 1 回の操作で4 つのロングワードをキャッシュにロードできるようになった。MMU は、68020 で使用される外付けの68851とほぼ互換性があったが^{[3] 、内蔵されているため、68020/68851 の組み合わせよりも 1 サイクル速くメモリにアクセスできる。68030 には}浮動小数点ユニット(FPU)が組み込まれておらず、通常は68881およびより高速な68882で使用された。FPU の追加は、その後の 68040 の主要な設計上の変更点であった。68030 には 68020 の命令の一部が欠けているが、パフォーマンスが約 5% 向上し、消費電力が約 25% 削減されている。

68030 には 273,000 個のトランジスタが搭載されています。オンチップ MMU のない低価格版の Motorola 68EC030 もリリースされました。この製品は、132 ピンQFPと 128 ピンPGAパッケージの両方で一般に提供されていました。QFP パッケージの熱特性が劣るため、このバージョンは 33 MHz に制限されていました。PGA 68030 には 40 MHz と 50 MHz バージョンが含まれていました。また、QFP パッケージの EC バージョンも少量供給されていました。

68030 は 68020 バスで使用でき、その場合、そのパフォーマンスは派生元の 68020 と同等になります。ただし、68030 には追加の同期バス インターフェイスが用意されており、これを使用すると、同等のクロックの 68020 と比較してメモリ アクセスが最大 33% 高速化されます。製造プロセスが改良されたため、モトローラはフル バージョンのプロセッサを 50 MHz まで拡張できました。EC タイプの最高速度は 40 MHz でした。

68030は、Apple Macintosh IIやCommodore Amigaシリーズのパーソナルコンピュータ、NeXT Cube、後のAlpha Microsystemsマルチユーザーシステム、Atari STシリーズの後継機であるAtari TTやAtari Falconなどの多くのモデルで使用されました。また、Sun MicrosystemsのSun-3xシリーズのデスクトップワークステーション（以前の「sun3」は68020を使用していました）、Apollo ComputerのDN3500およびDN4500ワークステーション、^[4]レーザープリンタ、Nortel Networks DMS-100電話交換機などのUnixワークステーションでも使用されました。最近では^{[いつ? ]}、68030コアはFreescaleによって組み込みアプリケーション用のマイクロコントローラにも採用されました。

LeCroyは、 9300シリーズデジタルオシロスコープの特定のモデル（「C」サフィックスモデル^{[5] ：87-88}および高性能9300シリーズモデル^[5]を含む）に68EC030を採用しており、 68020ベースの9300シリーズモデル用のメガ波形処理ハードウェアオプションも採用しています。^[5]

68EC030 は 68030 の低価格版です。両者の違いは、68EC030 ではオンチップメモリ管理ユニット(MMU) が省略されており、実質的には 68020 のアップグレード版であることです。

68EC030 は、Amiga 4000の低価格モデルの CPU として、またCommodore Amigaシリーズのコンピュータの CPU アクセラレータ カードの多くで使用されました。また、中小規模の企業向けコンピュータ インターネットワーキング アプライアンスであるCisco Systems 2500 シリーズルータでも使用されました。さらに、 Alpha Microsystems Eagle ミニコンピュータ の多くでもプライマリ プロセッサとして使用されました。

50 MHz の速度はセラミックPGAパッケージ専用で、プラスチックの '030 は 40 MHz で停止しました。
