電気通信において、パイロット信号とは、監視、制御、等化、連続性、同期、または参照の目的で通信システムを介して送信される信号（通常は単一周波数）です。
さまざまな通信システムでの使用
FMラジオ

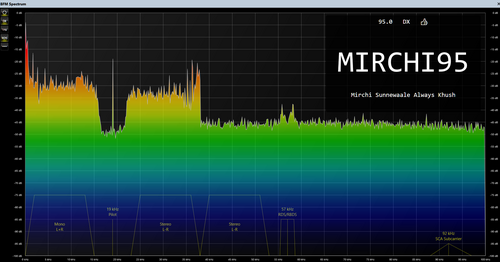

FM ステレオ放送では、 19 kHzのパイロット トーンは、 38 kHz (パイロット トーンの 2 次高調波) にステレオ情報があることを示します。受信機はパイロット トーンの周波数を 2 倍にして、それを周波数と位相の基準として使用し、ステレオ情報を復調します。
19 kHz パイロット トーンが存在しない場合、23～53 kHz の範囲の信号はステレオ受信機によって無視されます。 ±4 kHz (15～23 kHz) のガード バンドは、パイロット トーンをベースバンドオーディオ信号 (50 Hz～15 kHz) およびダブル サイドバンドステレオ情報の下側サイドバンド(23～53 kHz) からの干渉から保護します。パイロットの 3 次高調波 (57 kHz) は、無線データ システムに使用されます。4 次高調波 (76 kHz) は、データ無線チャネルに使用されます。
AMラジオ
AM ステレオでは、帯域幅が狭すぎてサブキャリアを収容できないため、変調自体が変更され、パイロット トーンは25 Hz の超低周波(通常の可聴範囲を超えるのではなく、それ以下) になります。
テレビ
一部のカラーテレビ規格では、可視ライン上のすべての同期パルスの後に配置されたカラーバースト（ PALおよびNTSCで行われる）は、カラーサブキャリアが存在することを示すパイロット信号であり、復調回路内のローカル発振器の位相を同期できるようにします。ただし、SECAM は連続サブキャリアを特徴としており、他のシステムのQAMアプローチと比較して周波数変調されているため位相を追跡する必要がなく、位相追跡は不要です。
NTSCテレビ システムでは、 MTSステレオの存在を示すために、9 ⁄ 572 MHz (15,734.27 Hz)のパイロット トーンが使用されます。
ビデオ録画
一部のアナログ ビデオ フォーマットでは、周波数変調が信号の輝度部分を記録するための標準的な方法であり、ビデオ 2000や一部の Hi-band フォーマットなどの直接カラー システムで複合ビデオ信号を記録するために使用されます。パイロット トーンが信号に追加され、タイムベース エラーを検出して修正します。
ケーブル
ケーブル サービス プラント インフラストラクチャでは、2 つ以上のパイロット周波数を使用して、ネットワーク アンプが温度変動に対してゲインを自動的に調整できるようにします。これは、一定のゲインを維持するために周波数を追跡する特別な回路を備えたアンプによって行われます。この機能がないと、ネットワーク アンプは信号を強くまたは弱く駆動することがあり、そのため常に調整が必要になります。パイロット周波数は、アナログ NTSC チャネルのスペースを使用するアジャイル モジュレータまたは専用機器によって生成できます。場合によっては、複数の独立したパイロット周波数を使用する必要があります。ほとんどの無線リレーシステムでは、独自の無線パイロットまたは連続パイロットを使用しますが、搬送波周波数多重システムに属するパイロット周波数も送信します。
