鉛筆起爆装置

鉛筆雷管または時限鉛筆は、雷管または短い安全導火線に接続するように設計された時限信管です。鉛筆とほぼ同じサイズと形状なので、この名前が付けられました。第二次世界大戦中に導入され、英国ハートフォードシャー州アストンハウスで開発されました。

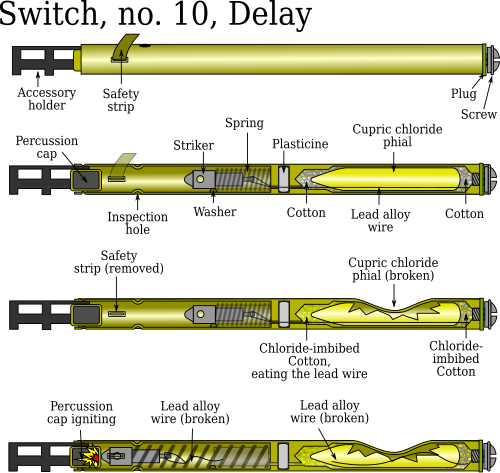

1 つのタイプ、英国のナンバー 10 ディレイ スイッチ (正式名称は「スイッチ、No. 10、ディレイ」で、「タイミング ペンシル」と呼ばれることもよくあります) は、真鍮(または後期のバージョンではアルミニウム) のチューブで作られ、一方の端の銅部分には塩化第二銅のガラス瓶(液体は硫酸であると広く誤って報告されていました[^{独自の調査? ]} ) が入っていました。一方、ガラス瓶の下にはバネ仕掛けのストライカーがあり、張力がかかっていて細い金属ワイヤで固定されていました。タイマーは、チューブの銅部分を押しつぶして塩化第二銅の瓶を壊すことで起動し、次にストライカーを固定しているワイヤをゆっくりと侵食し始めました。ワイヤが最終的に分離すると、ストライカーは起爆装置の中空中央部を突き進み、起爆装置のもう一方の端にある 雷管に当たりました。

10 番の遅延スイッチの遅延は 10 分から 24 時間までで、 1 時間の遅延ではプラスマイナス2 ～ 3 分、12 時間の遅延ではプラスマイナス 1 時間以内の精度でしたが、環境条件によってこの精度は変わる可能性があります。スイッチは通常 5 個パックで発行され、パック内のすべてのスイッチの遅延は同じです。使用時には、1 つのスイッチが故障した場合に備えて、同じ遅延のスイッチ 2 個 (可能であれば別のパックのもの) が爆薬内に配置されます。

塩化第二銅の入った細い銅管の端をペンチかブーツのかかとで押しつぶします。管の端を完全に平らに押しつぶす必要はありません。必要なのは、ガラスの小瓶が壊れて内部の液体が放出される程度に管を押しつぶしてへこませることだけです。真鍮の安全ストリップの横にある検査穴を確認します。検査穴が塞がれていない場合 (つまり、反対側が透けて見える場合)、カウントダウンが始まっており、真鍮の安全ストリップ (ストライカーを固定している) を取り外して廃棄する必要があります。ただし、検査穴が塞がれている場合 (安全ストリップを取り外す前)、ストライカーが放出されているため、鉛筆型起爆装置を廃棄して別のものを選択する必要があります。最後のステップは、実際の起爆装置が取り付けられている鉛筆の端を爆薬に挿入し、その場所を離れることです。^{[この引用には出典が必要です]}

その後に開発された別のタイプは、MD1のMillis Jefferisによって開発され、「リード ディレイ スイッチ」または正式には「スイッチ、No. 9、L ディレイ」として知られています。金属 (温度変化の影響を受ける) に対する腐食性液体の化学作用に頼る代わりに、圧力がかかった金属片を使用しました。問題の金属は、機械的クリープの影響を非常に受けやすい鉛合金でした。この鉛片に設定された直径に切り込みを入れ、その直径によって遅延時間が設定されます。開始ピンが取り外されると、このワイヤはスプリング式のストライカーによって張力を受け、徐々に伸び始めます。一定時間が経過すると、切り込みでパチンと音がして、ストライカーが雷管を打つことができるようになります。

遅延時間は数分から数時間まで設定可能。製造はすべてMD1社が担当した。^[1]一般的に、L遅延式は信頼性が若干低く^[要出典]、遅延時間は短かったが、水中では信頼性が高かった（No. 10信管に漏れが生じた場合、水が腐食性液体を希釈し、遅延時間を増加させるか、信管が機能しなくなる）。

別のタイプのタイムペンシルには雷管は付いていましたが、雷管は付いていませんでした。代わりに、片方の端に火工導火線を圧着するための圧着アタッチメントがありました。このタイプのタイムペンシルが発火すると、導火線に火がつき、もう一方の端に圧着された雷管に向かって燃えます。標準的な安全導火線は1 分間に約 50 センチメートルの速さで燃えるため、この方法で数分以上の遅延を提供することは現実的ではありません。また、ペンシル雷管を、燃焼速度が 1 秒あたり 7 メートルを超える、異常に速いいわゆる「瞬間導火線」(雷管と混同しないでください) に接続することも可能です。

ペンシル雷管は、公称遅延時間を示すために色分けされており、遅延時間は 10 分から 24 時間までの範囲である。No. 10 遅延は通常、すべて同じ遅延時間の 5 個が入った缶で配布されたが、L 遅延は、さまざまな操作に合うように異なる遅延時間が混在する大きな缶で配布された。No. 10 の遅延時間は、バイアル内の腐食性液体の濃度に応じて変化する。ワイヤの太さも異なると広く報告されているが、実際にはすべて同じ直径のワイヤが使用されている。No. 9 の遅延時間は、ワイヤのノッチの太さ、スプリングの 張力、および温度によってのみ決定される。ペンシル雷管は、適切なブースターが取り付けられていれば、どのような爆薬でも使用できる。しかし、プラスチック爆薬(ブースターは不要) は、破壊工作ミッションでよく使用され、特に有用であった。また、いくつかの種類のリムペット機雷など、タイム ペンシルがすでに組み込まれた状態で発行された特別料金も多数ありました。

ペンシル型雷管は、作動後、静かに作動します。泡立つことも、その他の音を立てることもありません。ただし、ゼンマイ仕掛けのタイマーとは異なり、ペンシル型雷管はおおよその時間遅延しか示しません。たとえば、2 時間のペンシル型雷管の精度はプラスマイナス5 分ですが、6 時間の遅延を提供するバージョンでは、精度はプラスマイナス 15 分です。No. 9 と No. 10 の遅延はどちらも周囲温度に大きく影響されるため、温度補正表は付属していましたが、温度計は付属していませんでした。たとえば、作動後 24 時間で発火するように設計されたペンシル型雷管は、天候が非常に寒い場合は、実際には 30 時間の遅延を与える可能性があります。同様に、暑い天候では、12 時間遅延後に発火するように設計されたペンシル型雷管が、実際には 10 時間以内に起爆する可能性があります。ペンシル型雷管の主な利点は、サイズが小さく軽量であることと、非常に迅速かつ簡単に使用できることです。これらは、秘密作戦中に重要なポイントです。

非常に価値の高いターゲットの場合、異なるバッチのペンシル起爆装置を 2 つ同時に使用することをお勧めします。こうすることで、1 つの起爆装置が故障しても、もう 1 つの起爆装置がほぼ確実に爆薬を爆発させます。両方の起爆装置が作動する場合、爆発は 2 つのうち早い方の時点で発生することに注意してください。したがって、この方法では平均遅延もわずかに短縮されます。

鉛筆型雷管は、第二次世界大戦中、特殊空挺部隊、特殊作戦執行部、フランスレジスタンスなどのグループによって多用された。1942年のサン・ナゼール襲撃の際、HMSキャンベルタウン内に隠された大量のアマトール爆薬を起爆するために、多数の鉛筆型雷管が使用された。同艦は予想より1時間以上遅れて爆発した。

7月20日の計画で使用されたブリーフケース爆弾は、イギリスの鉛筆型起爆装置をイギリスのプラスチック爆弾の塊に差し込んだもので、重さ約2ポンドだった。爆弾は30分に設定され、予定通り爆発したが、ヒトラーは軽傷で生き延びた。しかし、シュタウフェンベルクは2つ目の爆弾を準備できなかった。彼は森の中を飛行場へ向かう途中でそれを処分した。運転手のエーリッヒ・クレッツ中尉は、ヴェルナー・フォン・ヘフテンがミラー越しに森に何かを投げるのを見たと報告した。^[2]

戦時中、英国では約 1,200 万個の鉛筆型雷管が製造されました。しかし、近年では、より正確で遅延時間がはるかに長い電子タイマーに置き換えられました。

タイムペンシルは、1961年の戦争映画『ナバロンの要塞』で、デビッド・ニーヴン演じる潜入捜査官の爆発物専門家が、自分の在庫が作動不能になっていることに気付いたときに登場します。タイムペンシルの使用は、映画『ワルキューレ』の7月20日の陰謀を詳述する場面でも強調されています。
