ヌーデルマン・リクター NR-30

NR-30
NR-30

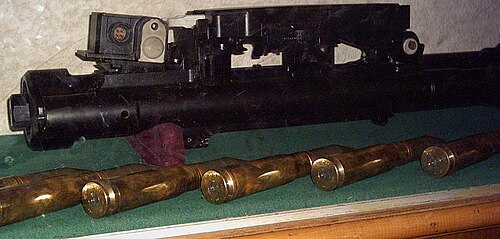

	ヌーデルマン・リヒター NR-30。
タイプ	単砲オートキャノン
原産地	ソビエト連邦
サービス履歴
使用者	ソ連、ロシア、中国
生産履歴
バリエーション	ノリンコタイプ30
仕様
質量	66 kg (146 ポンド)
長さ	2,153 mm (7 フィート 1 インチ)
バレルの長さ	1,600 mm (5 フィート 3 インチ)
幅	181 mm (7 インチ)
身長	186 mm (7.3 インチ)
カートリッジ	30x155mm
口径	30 mm（1.18インチ）
バレル	1
アクション	短い反動
発射速度	850～1,000rpm
銃口速度	780 m/s (2,560 フィート/s)

ヌーデルマン・リヒター NR-30は、ソ連とワルシャワ条約機構の軍用機で広く使用されたソ連の機関砲である。AEヌーデルマンと AA リヒターによって設計され、 1954 年に就役した。

説明

NR-30 が導入される前、ソ連の機関砲のほとんどは口径 23 または 37 mm であり、組み合わせて使用されることが多かった。例えば、ミコヤン・グレヴィチ MiG-15にはNR-23が 2 門、 N-37 が1 門搭載されていた。この 2 門は相性が悪く、NR-23 は爆発力が比較的低い速射兵器であるのに対し、N-37 は極めて強力で、通常は一撃で爆撃機を破壊できるが、発射速度が非常に遅いため、戦闘機のような機動目標への射撃には適していなかった。さらに、この 2 門の弾道は大きく異なっていたため、長距離射撃ではどちらか一方の銃しか適切に狙えなかった。

NR-30 は、両方の役割を果たすことができる単一の武器を導入することでこの問題を解決しようとした。これは本質的には NR-23 の拡大版であり、同じ短い反動機構を使用して、新しい 400グラムの 30 mm 弾を発射する。この弾は、以前の NR-23 の約 2 倍の質量で、N-37 の半分弱である。一撃で爆撃機を破壊する能力はないが、発射速度を NR-23 を超える 900 サイクル/分に向上させることでこれを補った。銃口速度は800 m/s に増加し、NR-23 と N-37 の両方を上回った。

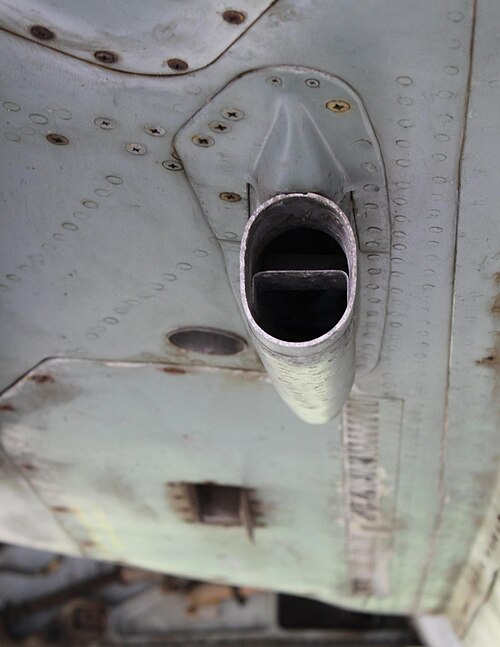

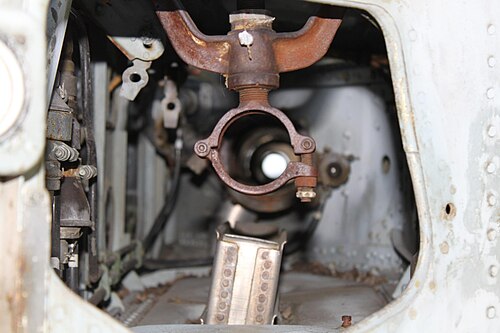

1 発あたりのエネルギーと発射速度を掛け合わせた総火力は、以前のどちらの兵器よりも優れていました。そのため、発射による機体の損傷を防ぐために、一体型の火炎ダンパーを備えたマズルブレーキを使用する必要がありました。戦闘機では、初期の設計の機首マウントよりも翼マウントが一般的でした。そのため、翼スキンを保護するために、ステンレス鋼の小さな部分を翼スキンに取り付ける必要がよくありました。

航空機は通常、各銃につき70発の砲弾を搭載していた。使用可能な弾薬は20種類あり、最も多く使用されたのはAPとHEIで、後者は内部充填量が40～48gのHEで、20mm弾よりも数倍多い。珍しい弾薬としては、内部に48,000個のチャフ粒子を詰めたチャフディスペンサーPRLがあるが、どのように使用されたかは不明である。

NR-30 は、N-37 よりも約 3 分の 1 と非常に軽量でありながら、より高い火力を提供しました。GSh -301 は、これより軽量な唯一の 30 mm 砲です。

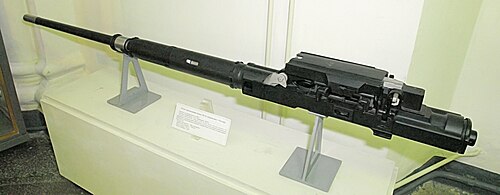

国立アメリカ空軍博物館に展示されている NR-30 (NS-23 と誤って表示されている)

NR-30は主にMiG-19、初期のMiG-21モデル、スホーイSu-7、スホーイSu-17に使用された。また、機首に3つ目の銃を備えた中国製のMiG-19のコピーである瀋陽J-6にも使用された。中国は独自のバージョンであるType-30を製造したが、これは基本的に似ているが、若干異なる特徴を持つ。
