壁画楽器

壁掛け計器は、壁に取り付けられた、または壁に組み込まれた角度測定器です。天文学的な目的のため、これらの壁は子午線に正確に沿うように向けられました。0 度から 90 度の角度を測定する壁掛け計器は、壁掛け四分儀と呼ばれました。これらは、古代エジプトや古代ギリシャで天文装置として利用されました。エドモンド ハレーは、助手がおらず、航行中に垂直のワイヤーが 1 本しかなかったため、ジョージ グラハムが1725 年にグリニッジの王立天文台に設置した後に作った壁掛け四分儀しか使用しませんでした。ブラッドリーがその四分儀を使って初めて観測したのは、1742 年 6 月 15 日でした。^[1]

壁画四分儀は、18世紀（つまり1700年代）の天文台の「典型的な計器」と呼ばれてきました。^[2]この頃、位置天文学の分野で注目を集めました。 ^[2]

古い壁画の象限の多くは、壁面に直接印をつけて作られました。最近の機器は、精密に作られたフレームを使用して作られ、壁に恒久的に取り付けられています。

弧には目盛りが付けられており、ほとんどの場合、度と度未満の単位で表示されます。最も古い計器では、指示器が弧の中心に配置されています。観測者は、2 つ目の指示器を備えた装置を弧に沿って動かし、可動装置の指示器から弧の中心の指示器を通った視線が天体と一直線になるまで動かします。次に角度が読み取られ、天体の仰角または高度が得られます。より小型の計器では、アリダードを使用できます。より現代的な壁掛け計器では、レチクル接眼レンズを備えた望遠鏡を使用して天体を観測します。

多くの壁画四分儀が作られ、観測者は 90° の範囲の仰角を測定できるようになりました。また、60° を読み取る 壁画六分儀もありました。

17世紀の壁画用四分儀は高価であることで知られており、フラムスティードの1689年の四分儀は120ポンド（2023年の27,488ポンドに相当）、エドモンド・ハレーの1725年の四分儀は200ポンド以上（2023年の37,619ポンドに相当）もした。^{[2]大型の固定式四分儀は一般的な携帯用四分儀よりも高価で、バードの2フィート四分儀は70}ギニーまたは73.50ポンド（2023年の13,825ポンドに相当）だった。 ^[2]

たとえば星の位置を測定するには、観測者は壁掛け時計に加えて恒星時計を必要とする。時計で時間を測定しながら、対象の星を、子午線を通過していることを示す指標を通過するまで観測する。この瞬間、時計の時刻と星の角度の仰角が記録される。これにより、機器の座標での位置が得られる。機器の弧が天の赤道に対してマークされていない場合は、その差に応じて仰角が補正され、星の赤緯が得られる。恒星時計が星と正確に同期していれば、時刻から赤経が直接得られる。^[3]

• 994年にイランのレイにアブ・マフムード・アル・フジャンディーによって壁画六分儀が建設された^。[4]

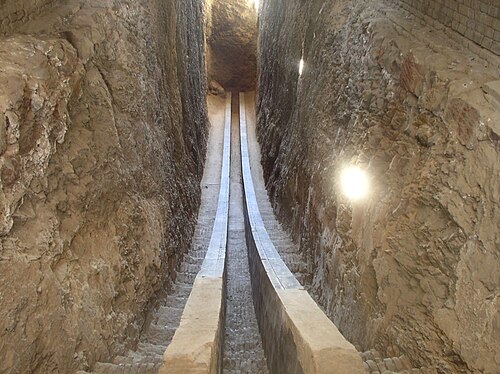

• ウルグ・ベクはサマルカンドに半径40メートルの「ファクリ六分儀」を建造した。 ^[5] 右の画像に見られるように、弧は計測を行う助手がアクセスできるように両側に階段を備えて精巧に構築されている。
• ヴェン（現在はスウェーデンのヴェン）のウラニボルグにあるティコ・ブラーエの壁画の四分円。
• ロンドン東部のグリニッジ王立天文台の壁画象限。
• アレクサンドリアのプトレマイオスの壁画四分儀。この器具は台座とも呼ばれる。^[6]
• 廃止された星座、壁象限座は壁画象限を表しています。

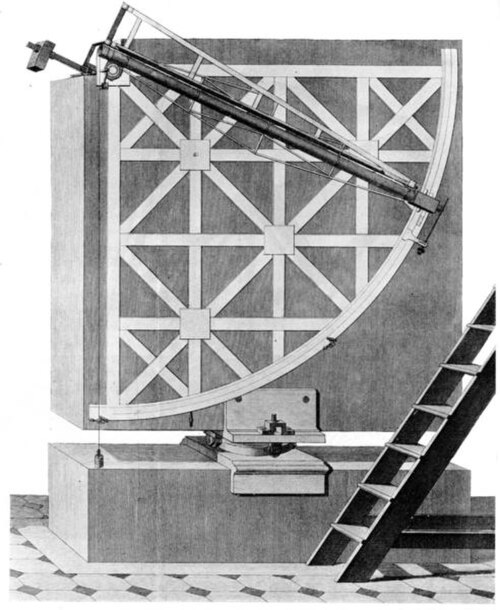

• ドイツのマンハイム天文台の壁画象限。^[7]これはジョン・バードの機器 の1つです。
