| Mk 2 グレネード | |
|---|---|

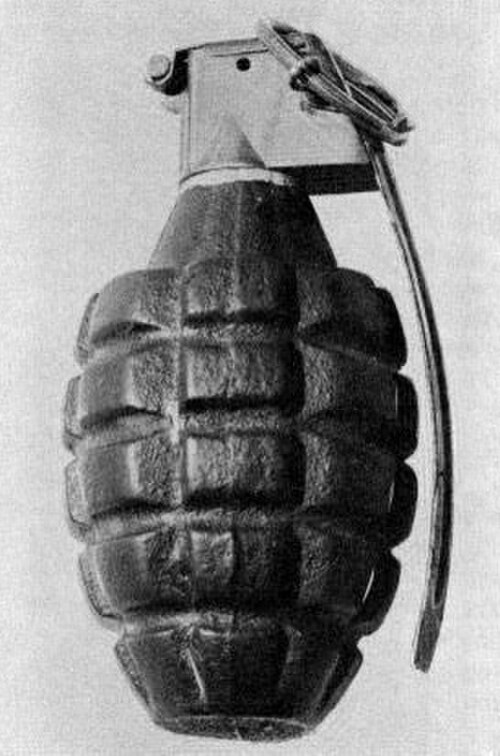

 第二次世界大戦時代のMk 2手榴弾 | |
| タイプ | 時限式手榴弾 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1918–1969 |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| 設計 | 1918 |
| 生産 | 1918年～1950年代 |
| 仕様 | |
| 質量 | 詰め物により約1ポンド5オンス（600グラム） |
| 長さ | 本体3.5インチ（89 mm）、 全長4.5インチ（110 mm） |
| 直径 | 2.3インチ（58mm） |
| 充填 | 多様 |
| 充填重量 | 多様 |
爆発 メカニズム | 雷管と時限信管: 4～5秒の遅延 |
Mk 2手榴弾（当初はMk IIとして知られていた）は、パイナップルとも呼ばれ、1918年にアメリカ軍によって導入された破片型対人手榴弾である。第二次世界大戦中に使用された標準支給の対人手榴弾であり、朝鮮戦争やベトナム戦争などの後の紛争でも限定的に使用された。1917年の失敗したMk 1手榴弾に代わるものとして、1920年にMk IIとして標準化され、1945年4月2日にMk 2に再指定されました。
Mk 2 は、朝鮮戦争中にM26シリーズ (M26/M61/M57) 手榴弾が導入されると、徐々に運用が中止されました。第二次世界大戦中に大量に製造されたため、Mk 2 は1950 年代から 1960 年代にかけて、アメリカ陸軍とアメリカ海兵隊に限定的に配備されていました。1969 年に Mk 2 が最終的に米軍から撤退し、 M33 シリーズ(M33/M67) に置き換えられたとき、アメリカ海軍はMk 2 の最後の使用者の 1 つでした。
説明
Mk 2手榴弾は、第一次世界大戦中に米軍が使用した失敗したMk 1手榴弾を広く置き換えることはなかった。終戦までに4,400万個が発注され、2,100万個以上が完成したが（Mk 1手榴弾の本体をMk 2構成に改造することは可能だった）、海外の米軍に届いたものはほとんどなかった。1920年に正式に標準化された。Mk 2は、Mk 1と同様に鋳鉄製で、溝付きの表面は5列8列の40個のノブに分割されていた。これは、破片の破片化を高め（実際には、溝によって破片化が期待したほどには高められないことが判明した）、手榴弾を扱って投げる際のグリップを向上させることを目的としていた。溝とノブによりパイナップルのような外観になり、ニックネームの由来となっている。第一次世界大戦中に開発された Mk 3震盪手榴弾などの他の種類の手榴弾とは対照的に、この手榴弾は一般に「フラグ」手榴弾とも呼ばれていました。
1969年頃に使用されていたMK2のバージョンは、重量595グラム、57グラムのTNT片が使用されており、少なくとも30メートル（98フィート）投げることができます。10メートルの「有効因果」距離が記載されていますが、これはおそらくタイプミスです。[3] F1手榴弾と重量とTNT量が似ているため、投擲距離と破片距離は非常に似ていると 考えられます。
ヒューズ
Mk 2 は、M5、M6、M10、M11、または M204 シリーズの信管を使用しました。初期の M5 と、後期の M6 および M204 シリーズの起爆信管は、高爆薬入り手榴弾に使用されました。M10 および M11 シリーズの点火信管は、低爆薬入り手榴弾に使用されました。初期の信管には多くの問題がありました。M5 では、湿気がホイル信管キャップの下に入り込み、武器が起爆しなくなる可能性がありました。初期の信管は完全に無音ではなく、作動すると大きな「バン」という音を立てて火花を散らしました。また、燃焼中にかすかな「シュー」という音もしたため、敵に存在を知らせる可能性がありました。戦間期に使用された M10 と、第二次世界大戦初期に使用された M10A1 は、雷管の閃光が遅延信管ではなく爆薬に当たったために、予定より早く起爆することがありました。これらは M10A2 と M10A3 に置き換えられました。あまり一般的ではないタイプの点火信管は M11 です。
M6A4C の遅延は 4 秒でした。M5 と M11 は、M10、M10A1、M10A2 と同様に、遅延は 4 ～ 5 秒でした。後の M10A3 の遅延は 4.5 ～ 5.3 秒でした。1944 年に、M6A4C は、静かでより信頼性の高い 4 ～ 5 秒の遅延を持つ M204 または M204A1 信管に置き換えられました。すでに多数の手榴弾が配布されていたため、第二次世界大戦中の戦闘では、新しい信管を備えた手榴弾はほとんど使用されませんでした。
詰め物
オリジナルの Mk 2 手榴弾には、底部に3 ⁄ 8インチ (9.5 mm) のねじ込みプラグが付いており、爆発物を充填するための開口部を覆っていた。爆発物は、1.85 オンス (52 g) のTNT、2.33 オンス (66 g) のトロイアン爆薬 (40% のニトロスターチ、硝酸アンモニウム、硝酸ナトリウムの混合物)、1.85 オンス (52 g) のアマトール/ ニトロスターチ 50/50 混合物、または 1.85 オンス (52 g) のグレナイト (95% のニトロスターチと結合剤の混合物) であった。初期の Mk 2 手榴弾には、0.74 オンス (21 g) の無煙 EC 火薬が充填されていたものもあった。 1942年に導入された改良型の「Mk 2A1」（武器職人、歴史家、収集家が非公式に使用している名称だが、米軍では使用されていない[4]）は、信管から火薬を充填するようになった。Mk 2A1には当初、0.74オンス（21グラム）のEC火薬が充填されていた。1944年に、EC火薬の充填は1.85オンス（52グラム）のTNTに置き換えられた。[3]
低爆薬を充填したMk 2は、錆びを防ぐために鋳鉄製の本体を灰色または黒色に塗装した。第二次世界大戦前の高爆薬を充填したMk 2は明るい黄色に塗装された。戦時中（1943年頃から）、手榴弾は上部に細い黄色のリングを残してオリーブドラブ色で上塗りされた。しかし、D-Dayの映画映像が示すように、すべてが上塗りされたわけではない。[5] Mk 2練習用手榴弾は赤く塗装された（フランス軍から模倣した手法）。M21練習用手榴弾はライトブルーに塗装され（イギリス軍から模倣した手法）、青く塗装された信管レバーを備え、多くの場合、端が「低爆薬」マーキングの炸薬を示すライトブラウンに塗装されていた。
バリエーション
Mk 2 手榴弾は 25 個が木枠に詰められ、小さなファイバーボードの梱包用チューブに入れて出荷されました。高性能爆薬を充填した Mk 2 は、偶発的な爆発を防ぐため、起爆装置が取り付けられていない状態で出荷されました。起爆装置は別送で、25 個入りの平らな段ボール箱に入っていました。EC 火薬を充填した手榴弾は、起爆装置が取り付けられた状態で出荷されました。
含まれるバリエーション:
- 手榴弾、手榴弾、破片、Mk 2：EC 粉末充填剤、M10 シリーズ点火信管を使用
- 手榴弾、手榴弾、破片、高性能爆薬、Mk 2 : TNT、トロイアン手榴弾火薬、50/50アマトール/ニトロスターチ、またはグレナイト充填剤、M5 シリーズの起爆信管を使用。1930 年に、「高性能爆薬」という名称が削除されました。
- 手榴弾、手榴弾、破片、Mk 2A1 : EC 粉末または TNT 充填剤、M10/M11 シリーズの点火導火線 (EC 粉末) または M6 または M204 シリーズの起爆導火線 (フレーク TNT) を使用。導火線から充填されるため、ベースプラグはありません。
- 手榴弾、手、練習用、Mk 2 : M10 シリーズの点火導火線に接続された段ボール製の筒に黒色火薬の「点火」装薬が入っています。爆発時に飛び出す木製またはコルク製のベースプラグが付いた標準の本体があり、大きな音と煙で点火を知らせます。本体は、損傷がなければ再利用して再装填できます。
- 手榴弾、手持ち、練習用、M21 : 黒色火薬「スポッティング」装薬、M10 シリーズの点火信管を使用。本体は重く、ベースプラグはありません。本体の片側の列のノブには、縦の文字R、D、Xが刻印されています (元々は、より強力なRDXフィラーを備えた HE 手榴弾用に設計されていたため)。爆発すると大きな音が鳴り、信管の通気口から煙が出ます。
ユーザー
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
ギャラリー
-

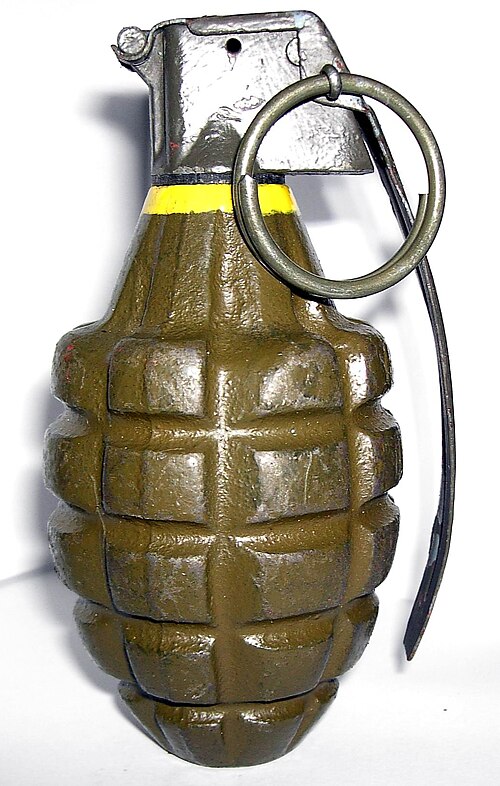

第二次世界大戦後のMk 2 -

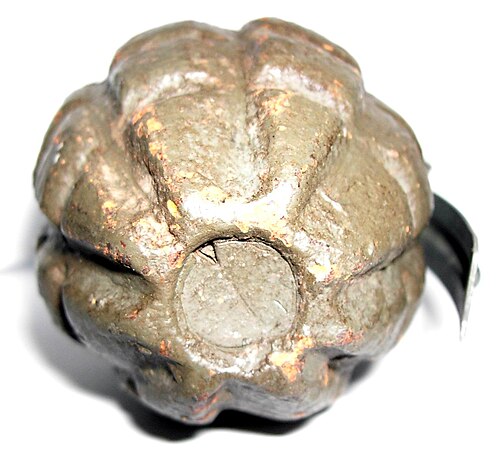

1920～1942年型Mk2の底部 -

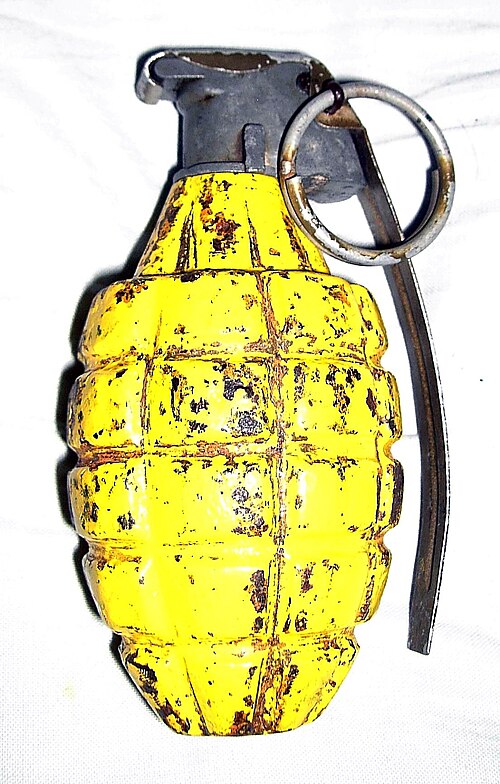

Mk 2のHE型 -

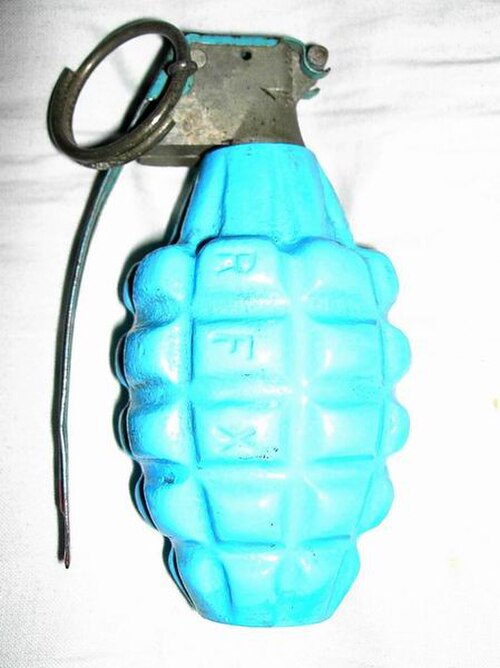

訓練用に設計されたM21練習型 -
ベトナム戦争時代のMk 2手榴弾 -

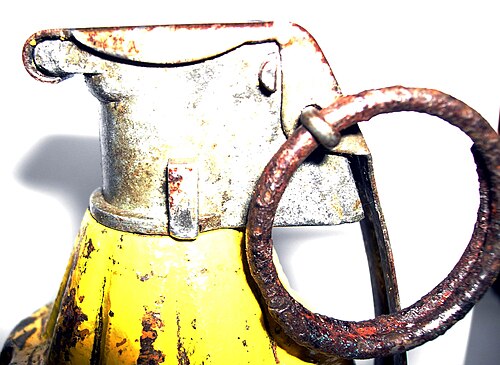

1942年製のMk 2A1手榴弾のM10A3シリーズ信管アセンブリ -
初期の Mk 2 手榴弾 (ベースプラグ付き) と M1 手榴弾アダプター (左から 1 番目)、および Mk 2A1 HE 手榴弾 (ベースプラグなし) の弾頭を M17 ライフル手榴弾に取り付けたもの (左から 3 番目) -

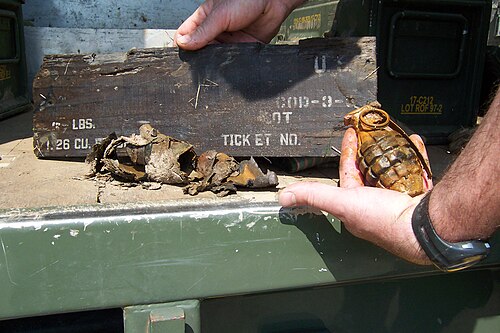

2008年にオランダのオフェウスデンで回収された第二次世界大戦時代のMk 2手榴弾 -
2013年にブラジルのリオデジャネイロで回収された、修復中の第二次世界大戦時代のMk 2手榴弾 -
2013年にブラジルのリオデジャネイロで回収された、修復中の第二次世界大戦時代のMk2手榴弾
