マッチドZ変換法

マッチドZ変換法は、極零マッピング^{[ 1 ]}^{[ 2 ]}または極零マッチング法^{[ 3 ]}とも呼ばれ、MPZまたはMZT ^{[ 4 ]}と略される、連続時間フィルタ設計を離散時間フィルタ（デジタルフィルタ）設計に変換する手法である。

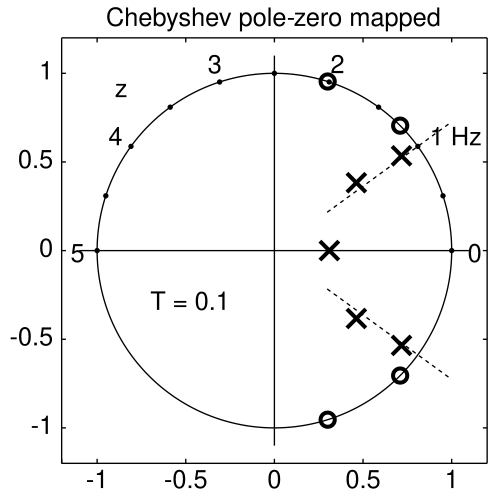

この方法は、 s平面設計のすべての極と零点をz平面の位置にマッピングすることによって機能します。 $z=e^{sT}$ サンプル間隔の場合 $T=1/f_{\mathrm {s} }$ ^{[ 5 ]} したがって、伝達関数を持つアナログフィルタは次のようになります。

H(s)=k_{\mathrm {a} }{\frac {\prod _{i=1}^{M}(s-\xi _{i})}{\prod _{i=1}^{N}(s-p_{i})}}

デジタル伝達関数に変換される

H(z)=k_{\mathrm {d} }{\frac {\prod _{i=1}^{M}(1-e^{\xi _{i}T}z^{-1})}{\prod _{i=1}^{N}(1-e^{p_{i}T}z^{-1})}}

利益 $k_{\mathrm {d} }$ 目的のゲインを正規化するために調整する必要があり、通常はDCでのアナログフィルタのゲインに合わせるように設定して、 $s=0$ そして $z=1$ そして解く $k_{\mathrm {d} }$ [ ³^]^[⁶^]

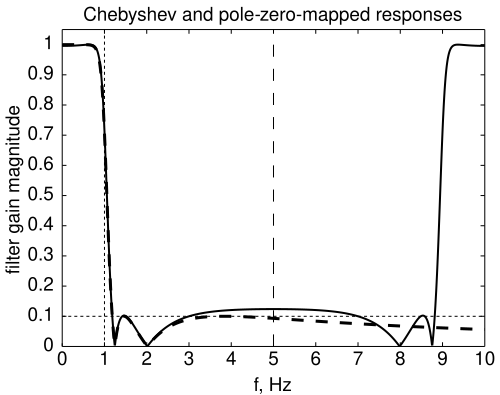

マッピングはs平面を包み込むので $j\omega$ z平面の単位円の周りの軸を繰り返し動かすと、ナイキスト周波数よりも大きい零点（または極）はエイリアシングされた位置にマッピングされます。^{[ 7 ]}

（一般的な）アナログ伝達関数が零点よりも極が多い場合、零点は $s=\infty$ オプションでナイキスト周波数にシフトするには、 $z=-1$ 伝達関数は $z\rightarrow -1$ 双一次変換(BLT)とほぼ同じ方法で。^{[ 1 ]}^{[ 3 ]}^{[ 6 ]}^{[ 7 ]}

この変換は安定性と最小位相を維持するが、時間領域応答も周波数領域応答も維持しないため、広く使用されていない。^{[ 8 ]}^{[ 7 ]} より一般的な方法としては、BLT 法とインパルス不変法がある。^{[ 4 ]}ただし、MZT 法は BLT 法よりも高周波応答の誤差が少ないため、ゼロを追加することで修正しやすく、これを MZTi (「改良」の略) と呼ぶ。^{[ 9 ]}

デジタル制御分野におけるマッチドZ変換法の具体的な応用例として、アッカーマンの公式が挙げられます。これは、制御可能なシステムの極を、一般的には不安定な位置（またはその近傍）から安定した位置へと変更するものです。
