LIM-49 スパルタン

LIM-49 スパルタン
タイプ	弾道ミサイル防衛
原産地	アメリカ合衆国
サービス履歴
使用中	1975-1976
生産履歴
メーカー	ウェスタン・エレクトリック＆マクドネル・ダグラス
仕様
質量	29,000ポンド（13,100kg）
長さ	55 フィート 2 インチ (16.8 メートル)
直径	3 フィート 7 インチ (1.08 m)
翼幅	9 フィート 9.6 インチ (2.98 メートル)
弾頭	W71核兵器; TNT火薬換算5メガトン（21 PJ）
エンジン	第 1 段階: チオコール TX-500 (2200 kN); 第 2 段階: チオコール TX-454; 第 3 段階: チオコール TX-239
推進剤	固形燃料
運用 範囲	460 マイル (740 km)
飛行高度	350マイル（560 km）
最高速度	>マッハ3-4
ガイダンス システム	無線コマンド
発射 台	サイロ

LIM -49 スパルタンはアメリカ陸軍の 弾道ミサイル迎撃ミサイルで、長距離から大気圏外で大陸間弾道ミサイルの核弾頭攻撃を迎撃するように設計された。実際の配備では、飛来するICBMの弾頭を破壊するために5メガトンの熱核弾頭が計画されていた。^[1]これはセーフガード計画の一部であった。

スパルタンは、1940年代にナイキから始まったベル研究所とダグラス航空機会社のチームによる長い一連のミサイル設計の最新かつ最終的な開発であった。スパルタンはその前身であるLIM-49 ナイキ ゼウスから直接開発されたもので、同じ三軍識別番号を保持しているが、ゼウスの250海里（460km、290マイル）から約450海里（830km、520マイル）に大型化と射程距離の延長が図られている。

スパルタンはナイキ-Xプロジェクトに取って代わられ、後にセンチネルプログラムとなった。これは最終的にキャンセルされ、はるかに小規模なセーフガードプログラムに置き換えられた。スパルタンはセーフガードシステムの一部として1975年10月から1976年初頭まで配備された。

米軍が弾道ミサイル防衛分野に本格的に取り組み始めたのは、 1955年2月にベル研究所のミサイルチームにこのテーマに関する報告書の作成を依頼したときだった。ナイキチームは、全米で広く使用されていたナイキ・エイジャックスシステムと、エイジャックスの代替として開発の最終段階にあったナイキ・ヘラクレスをすでに設計していた。彼らは1956年1月にナイキIIに関する初期研究を報告し、ヘラクレスミサイルの若干改良版を利用することで基本概念は実現可能だが、時速数千マイルで行われる迎撃に対処するにはレーダーとコンピューターを大幅にアップグレードする必要があるという結論に達した。

その結果生まれたLIM-49 ナイキ ゼウスシステムの作業は、1957年1月に開始されましたが、当初は優先度は低かったです。しかし、その年にソ連初のICBMの開発やスプートニク1号の打ち上げなど、いくつかの出来事があったため、スケジュールは何度も前倒しされました。1958年1月、ゼウスは「S優先度」、つまり最高の国家優先度を与えられ、1963年に最初の運用施設を配備することを目指しました。

システムを完全にテストするため、陸軍はアメリカ海軍からクェゼリン島の管理権を奪い、島にゼウス基地を建設し始めた。1962年までにシステムはテストの準備が整い、いくつかの初期問題があった後、カリフォルニアから発射された弾頭を迎撃する能力を実証した。最終的に、次の2年間で14回の「全速」テストが実施され、そのうち10回はミサイルを弾頭の致死半径内に、時には数百メートル以内にまで近づけた。

ゼウスの試験プログラムと迎撃は成功したが、完全に統合されたシステムは実際の運用シナリオでは効果的ではないことが次第に明らかになった。これは主に 2 つの問題によるものだった。デコイが迎撃が間に合わなくなるまで弾頭を検知から守っていたことと、配備された ICBM の数が急増してシステムを圧倒する恐れがあったことである。^{[引用が必要]}

前者の問題は、1957年頃から次第に明らかになっていった。特定の弾頭を搭載するように設計されたミサイルは、弾頭の設計が改良され、より小型で軽量の弾頭がもたらされるにつれて、過剰な投射重量のレベルが高まり始めた。ミサイルの設計も改良され、過剰容量がさらに増加し​​た。たとえわずかな過剰容量でも、非常に軽量なレーダーデコイやチャフを搭載するために使用することができ、ミサイル迎撃が計画されていた亜軌道空間の空気のない大気圏外真空において、実際の弾頭と区別がつかない追加のレーダー反射を生成することになる。

そのような環境では、弾頭を見つけるのは困難です。デコイが広がったり、チャフが 5 メガトン (Mt) 迎撃ミサイルの致死半径 (宇宙空間では大気圏内よりはるかに小さい) よりも広い領域をブロックしたりする限り、弾頭を確実に命中させるには複数の迎撃ミサイルを発射する必要があります。デコイをさらに追加するのは非常に安価ですが、それに対応するために非常に高価な ABM を追加する必要があります。

同時に、米国とソ連はともに初の本格的な量産型 ICBM を導入する最中で、1960 年代初頭にはその数が劇的に増加することが明白でした。ゼウスは、それ以前のヘラクレスやアヤックスと同様に、一度に 1 つのターゲットと 1 つの迎撃ミサイルしか追跡できない機械的に誘導されるレーダー皿を使用していました。ゼウス基地は実際には中央制御に接続された複数の発射施設で構成される予定でしたが、この場合でも、施設は 4 発から 6 発のミサイルを同時に誘導できる可能性があります。ゼウスが運用可能になる前にも ICBM 艦隊の数は数百に上っていたため、十分な弾頭をその上に向けることで、迎撃を迅速に誘導する能力を圧倒することで、防御を突破するのは簡単でした。^{[引用が必要]}

これら 2 つの問題の解決策は、防御ミサイルと防御システム全体の速度を向上させることでした。

デコイは、空気力学的には弾頭と同じだが、密度が低い。そのため、上層大気圏への再突入が始まると、より大きな減速を受ける。密度が高く流線型の弾頭は、空気抵抗による減速が少なく、最終的にはデコイを通過してしまう。この速度は、使用するデコイの種類によって異なるが、弾頭は、高度 250,000～100,000 フィート (76,000～30,000 メートル) に達するまでに、高度なタイプのデコイでさえも通過してしまう。この時点で、弾頭は攻撃に対して無防備だが、予定された爆発 (空中爆発または地上爆発) まであと 5 ～ 10 秒しかない。これらの問題に対処するには、非常に高速なミサイルが必要だった。ゼウスは、そのような攻撃を実行するには速度が足りなかった。約 2 分間の迎撃用に設計されていたのだ。

同様に、大量の弾頭に対処する解決策は、より高速なコンピュータと自動化されたレーダーを使用して、多数の迎撃ミサイルを同時に飛行させることでした。ゼウスは、デジタルコンピュータの性能が大幅に向上したちょうどその時に開発されました。レーダーシステムも同様に、最初のフェーズドアレイレーダー（受動電子走査アレイ）システムを導入しました。この2つを組み合わせると、数百の弾頭と迎撃ミサイルを同時に追跡および制御できるようになります。迎撃ミサイルがICBMよりも大幅に高価でない限り（相対的なサイズを考えると、おそらく高価でしょう）、そのようなシステムを圧倒することは、兵器システムでは実現不可能です。^[要出典]

これらの要素を考慮して、ARPA は新しい ABM システムへの 4 つの潜在的なアプローチを概説しました。1 つ目は、現在の形態の Nike Zeus です。2 つ目は、Zeus と新しいレーダー システムを組み合わせたものです。3 つ目は、新しいレーダーとコンピューターを含みます。最後に、4 つ目の X 計画では、これらすべての変更に加えて、新しい短距離ミサイルが要求されました。短距離ミサイルは Zeus と重複するため、X では、Zeus をさらに長い距離に修正して「Zeus EX」にすることも要求されました。かなりの議論の末、既存の Zeus の配備をキャンセルし、X 計画を進めることが決定されました。

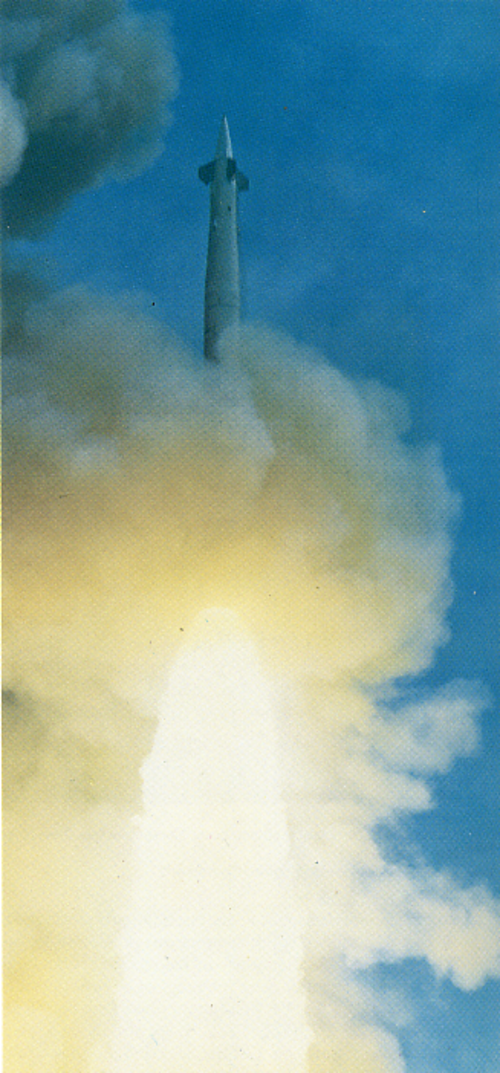

スパルタン（X計画とも呼ばれる）の最初の試験発射は1968年3月30日にクェゼリン・ミサイル実験場で行われた^。[2]

• フォート・シルの防空砲兵博物館とフォート・ブリスのセーフガード・パークにはスパルタンミサイルが展示されている。^{[3] [4]}
