KS-23

KS-23
KS-23
	KS-23M バリアント
タイプ	ショットガン
原産地	ソビエト連邦
サービス履歴
使用中	1970年代～現在
使用者	ユーザーを見る
生産履歴
デザイナー	TsNIITochMash
設計	1971
メーカー	トゥーラ武器工場
バリエーション	KS-23M ; KS-23K ; TOZ-123
仕様
質量	3.85 kg (8.5 ポンド) (KS-23) ; 3.5 kg (7.7 ポンド) (KS-23M)
長さ	1,040 mm (41 in) (KS-23) ; 650–875 mm (25.6–34.4 in) (KS-23M、ストックあり/なし)
バレルの長さ	510 mm (20インチ) (KS-23) ; 350 mm (14インチ) (KS-23M)
カートリッジ	23×75mmR
口径	23 mm (0.91 インチ)
バレル	1、ライフル銃身
アクション	ポンプアクション、マルチラグ回転ボルト
有効射程距離	150 m (160 ヤード) (KS-23、KS-23M) ; 100 m (110 ヤード) (KS-23k)
給餌システム	アンダーバレルチューブに3+1発のシェル（KS-23）; 7発のシェル取り外し可能なボックスマガジン（KS-23K）
観光スポット	フロントブレード、リアノッチ。

KS -23はソビエトの散弾銃です。ライフル銃身を使用しているため、ロシア軍では正式にカービン銃と指定されています。KS はKarabin Spetsialniy (特殊カービン)の略です。大口径で知られ、23 mm の散弾銃の弾を発射します。これは、イギリスとアメリカの散弾銃のゲージ規格では 6.278ゲージ、現在のヨーロッパ規格 (メートル法のCIPテーブルに基づく) では約 4 ゲージに相当し、現在使用されている散弾銃の中で最大口径の散弾銃となっています。

歴史

KS-23は1970年代に刑務所の暴動鎮圧用に設計された。ソ連の主要な兵器開発会社であるTsNIITochMashが内務省（MVD）のために開発した。KS-23の砲身は、製造上の欠陥により不採用となった23mm航空機砲の砲身から作られた。これらの不採用となった砲身は、スラグ弾や非致死性弾を発射する際のストレスが低いため問題ないと判断され、ショットガンの砲身として使用するために長さが短縮された。KS-23は1980年代半ばにいくつかのMVD部隊で使用され始めた。1990年代には、元の設計を改良して屋内の狭い場所でも使用できるように研究が行われた。KS-23MとKS-23Kの2つのプロトタイプが提案されたが、使用されたのはMバージョンのみであった。

弾薬

KS-23 は、以下に示すさまざまな種類の弾薬を発射できる機能を備えて作成されました。

" Shrapnel-10 " (« Шрапнель-10 »): 有効射程 10 メートルの散弾弾
" Shrapnel-25 " (« Шрапнель-25 »): 有効射程 25 メートルの散弾弾
「バリケード」（「バリケード」）：100メートル離れたところから自動車のエンジンブロックを破壊できる固体鋼弾を装填した弾丸[ ^3]
「ヴォルナ」（「ヴォルナ」、「波」）：訓練中の教育や練習に使用される不活性バージョンのカートリッジ
「ヴォルナ-R」（「ヴォルナ-Р」、「波」）：非致死性のゴム弾を使用する弾薬
「ストレラ-3」（「矢」）：非致死性のプラスチック弾丸を搭載したカートリッジ
「チェレムカ-7」（「バードチェリー」-7）：CNエージェントを搭載した催涙ガス手榴弾
「サイレン7」（「サイレン7」、「ライラック」）： CS剤入り催涙ガス手榴弾
「ズベズダ」（« Звезда »、「スター」）：フラッシュバンラウンド
PV-23 ( ПВ-23 ): 空包（擲弾発射用）

その後、36 mm Nasadka-6 と 82 mm Nasadka-12 という 2 つの追加砲口迫撃砲が製造され、いくつかの新しい弾薬タイプが導入されました。

銃口迫撃砲で使用する空砲手榴弾発射薬莢
36 mm「チェレムカ6」催涙ガス手榴弾
82 mm「チェレムカ-12」高効率催涙ガス手榴弾、オープンエリアでの使用向け

バリエーション

KS-23

オリジナルのKS-23は1971年にNIISpetstekhniki (MVD)とTsNIITochmashによって共同開発され、1985年にソ連警察に採用された。^[3]この銃の銃身の長さは510 mm、全長は1040 mmである。KS-23には3発の弾丸を装填できるアンダーバレルの管状マガジンがあり、チャンバー内に1発装填すると最大4発の弾丸を装填できる。この銃の有効射程は150 mである。

KS-23-1

KS-23のショートバレルバージョンです。

KS-23M

KS-23Mドロズド（カービン、スペシャル、23 mm、近代化されたドロズド「スラッシュ」）は、KS-23をベースに開発された。開発は1990年10月に開始された。1991年12月10日、25丁のカービンが試験に提出された。その後、当時S-3と命名されていた優勝者がKS-23M「ドロズド」となり、ロシアの警察と内務部隊での使用が認められた。^[2] KS-23Mには、標準的なKS-23の固定木製ストックとは対照的に、取り外し可能なワイヤーストックと短縮された銃身が含まれている。この銃は、依然として23 mm弾を使用する。銃床付き全長は875 mm、銃床なしでは650 mm、銃身は410 mmである。銃の有効射程は150 mである。

KS-23K

KS-23Kは、ブルパップレイアウトを特徴とするKS-23の再設計されたものです。KS-23Kは1998年にロシア内務省（MVD）の使用に承認されました。^[4]このカービン銃の開発と採用は、KS-23とKS-23Mの以前の承認された構成では、チューブ状のマガジンでは迅速にリロードしたり、使用する弾薬の種類を変更したりできないという大きな欠陥があったという事実が動機でした。このため、KS-23Kでは、他のモデルに見られる3発ではなく7発のシェルを保持する拡張ボックスマガジンを持つという大きな設計変更が行われました。この銃には、ピストルハンドルの上の左側に機械的な安全装置と、調整不可能なオープンサイトがあります。銃の有効射程は100メートルです。

TOZ-123

KS-23の民間バージョンはТОZ-123 Selezen'-4（「ドレイク-4」）（ТОЗ-123「Селезень-4」）である。これはトゥルスキー・オルジェイニー・ザヴォード社によって製造され、滑腔銃身設計を特徴としており、従来の散弾銃に似ており、標準の4ゲージの弾薬を使用する。最初の散弾銃は1995年に製造された。^[5] 1996年8月からロシアで民間の狩猟用散弾銃として使用することが合法となっている。^[6]

銃器メーカーのウェブサイトには、ショットガンの説明としてこのように書かれています。

この散弾銃は多装填式で、3発装填可能な管状アンダーバレルマガジンを備えている。再装填は取り外し可能なフォアエンドで行える。フレームに特別なバレル後部突起があり、リアサイトと組み合わせることで光学照準器を取り付けることができる。この散弾銃は散弾カートリッジを使用するアマチュア狩猟用に設計されている。^[7]

TOZ-123はクリントン政権時代に米国への輸入が禁止された。^[8]

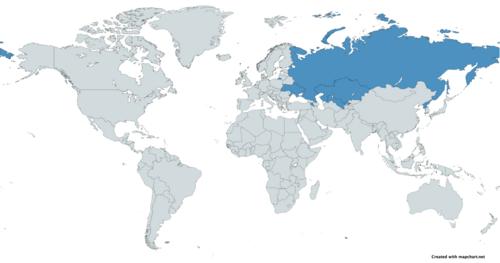

ユーザー

アルメニア: ^[9]
カザフスタン：刑務所の看守^[10]
北朝鮮^[11]
ロシア：国境警備隊^[12]
ソビエト連邦
ウクライナ^[13]
ウズベキスタン：税関サービス^[14]
