| 状態 | 承認された |
|---|---|
| 初版 | 1982年 |
| 最新バージョン | BT.601-7 2011年3月8日 |
| 著者 | ITU-R ( CCIR )国際電気通信連合 |
| 基本基準 | Rec.601、BT.601、CCIR 601 |
| 関連規格 | ISO/IEC MPEG、ITU-T H.26x |
| ドメイン | デジタル画像処理 |
| Webサイト | 翻訳：R-REC-BT.601 |
ITU-R勧告BT.601は、 Rec. 601またはBT.601（または旧称CCIR 601）の略称でよく知られており、もともとはCCIR （国際電気通信連合無線通信部門に改名された組織）が1982年に発行した、インターレース アナログビデオ信号をデジタルビデオ形式でエンコードするための標準規格です。 [1] 525ライン60 Hz信号と625ライン50 Hz信号をエンコードする方法が含まれており 、どちらのアクティブ領域もラインあたり720の輝度サンプルと360の色度サンプルをカバーしています。色エンコードシステムはYCbCr 4:2:2として知られています。
Rec. 601 ビデオ ラスター形式は、ISO/IEC MPEGや ITU-T H.26x圧縮形式など、その後の多くの標準で再利用されていますが、民生用アプリケーション用の圧縮形式では通常、 Rec. 601 で指定された 4:2:2 サンプリングから4:2:0に削減されたクロマ サブサンプリングが使用されます。
この規格は、これまで何度も改訂されてきました。BT.601-7 と呼ばれる第 7 版は、2011 年 3 月に承認され、2011 年 10 月に正式に発行されました。
背景と歴史
1980年代初頭にはデジタルテレビ機器が登場し始めましたが、各メーカーはPAL、SECAM、NTSCなどの既存のアナログ規格の独自のデジタル版を開発していました。[2]
1981年秋のITU会議で、CCIR研究グループ11は、統一デジタルビデオフォーマットのパラメータ値を記述した文書11/1027を承認した。これは、1982年2月のCCIR総会でドラフト勧告AA/11「スタジオ向けデジタルテレビのエンコードパラメータ」として採択され、後にITU-R勧告601となった。[2]
世界的に受け入れられるデジタル標準を可能にした主な特徴は、コンポーネントコーディングの使用と、アナログ標準で使用されるライン周波数の公倍数である輝度サンプリング周波数の選択でした。この「直交」サンプリング手法は、NBCのスタンレー・バロンが考案しました。[2]
CCIRの承認に先立って、提案されたパラメータ値を検証するための世界各地での実験室テストなどの準備が行われました。国際的な交渉と合意形成に向けた取り組みは、マーク・クリヴォシェエフ、リチャード・グリーン、日本とヨーロッパの代表者などの人物によって主導されました。[2]
信号フォーマット
Rec. 601 信号は、デジタルでエンコードされたアナログコンポーネント ビデオ信号とみなすことができ、サンプリングには水平同期と垂直同期、およびブランキング インターバルのデータが含まれます。フレーム レートに関係なく、輝度サンプリング周波数は 13.5 MHz です。サンプルは、YCbCrドメインで8 ビットまたは 10 ビットのPCMコードを使用して均一に量子化されます。
各 8 ビットの輝度サンプルでは、黒を表す公称値は 16、白を表す公称値は 235 です。1 から 15 までの 8 ビット コード値はフットルームを提供し、フィルタ アンダーシュートなどの過渡信号コンテンツに対応するために使用できます。同様に、コード値 236 から 254 はヘッドルームを提供し、フィルタオーバーシュートなどの過渡信号コンテンツに対応するために使用できます。値 0 と 255 は同期パルスをエンコードするために使用され、可視画像領域内では禁止されています。Cb および Cr サンプルは符号なしであり、白、グレー、または黒の領域をエンコードするときに使用される中間色差値をエンコードするために値 128 を使用します。

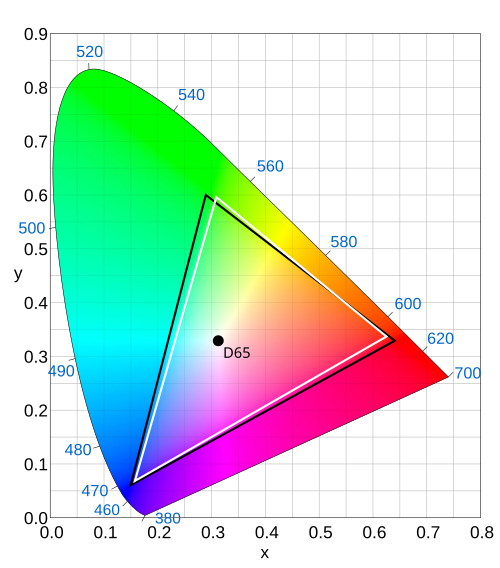

原色度
625 ライン ( PALおよびSECAM ) および 525 ライン ( NTSC SMPTE C原色) システムには、わずかに異なる原色が指定されています。この標準の以前のバージョン (2007 年 1 月に承認された BT.601-6 より前) には、原色の明示的な定義は含まれていませんでした。
伝達特性
Rec. 601 は、 0 付近では線形で、輝度範囲の残りの部分ではガンマ曲線に転送される非線形 伝達関数を定義します。
受賞歴
CCIRはRec.601規格の開発により1982～83年度の技術・工学エミー賞を受賞した。 [3]
参照
- デジタルコンポーネントビデオ
- YCbCr
- Rec. 709 、高精細テレビ(HDTV)の対応する規格
- Rec. 2020 、超高精細テレビ(UHDTV)に関する ITU-R 勧告
- ITU-R BT.656、BT.601ビデオのパラレルおよびシリアル伝送フォーマットに関するITU-R勧告
- ピクセルアスペクト比
参考文献
- ^ 「BT.601: 標準 4:3 およびワイド スクリーン 16:9 アスペクト比のデジタル テレビのスタジオ エンコーディング パラメータ」。ITU。
- ^ abcd Wood, David. 「Rec. ITU-R BT.601 25周年、そして今も「有効」 - アナログとデジタルの世界を結びつけた架け橋（1982-2007）」www.itu.int 。 2024年3月10日閲覧。
- ^ Rec. ITU-R BT.601 25周年記念、現在も「有効」 – アナログとデジタルの世界をつなぐ架け橋（1982～2007年）、ITU-R、2007年。
