IBM ブレードセンター

IBM ブレードセンター

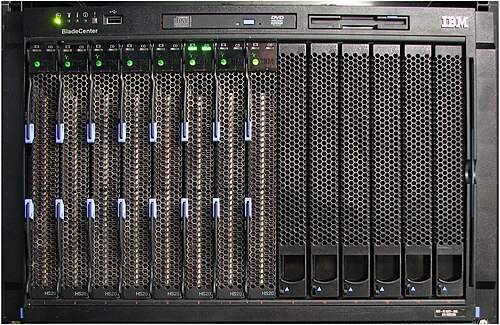

	BladeCenter E 前面: ブレードサーバー (HS20) 8 台、その後に空きスロット 6 個
別名	IBM eServer BladeCenter (2002-2005)
開発者	IBM
タイプ	ブレードサーバー
発売日	2002
製造中止	2012
CPU	x86 (HS/LS シリーズ) ; POWER (JS/PS シリーズ) ; CELL (QS シリーズ)
後継	IBM フレックスシステム

IBM BladeCenterはIBMのブレードサーバーアーキテクチャでしたが、2012年にFlex Systemに置き換えられました。x86部門はその後2014年にLenovoに売却されました。 ^[1]

Mageritスーパーコンピュータ ( CeSViMa ) には 86 個のブレードセンター (各コンピューティングラックに 6 個のブレードセンター E) があります。

歴史

1999 年に開始されたエンジニアリング作業に基づいて 2002 年に導入されたIBM eServer BladeCenter は、ブレードサーバー市場に比較的遅れて登場しました。以前の製品と異なるのは、x86 Intelサーバープロセッサーと入出力 (I/O) オプションを幅広く提供していることです。

2005 年に名称がIBM BladeCenterに変更されました。2006 年 2 月、IBM は10 ギガビットイーサネットとInfiniBand 4Xのスイッチ機能を備えた BladeCenter H を発表しました。

2009年頃まで、ブレードコンピューティングコミュニティ向けにBlade.orgというウェブサイトが利用可能でした。^[2]

2012 年に、代替のFlex Systemが導入されました。

エンクロージャ

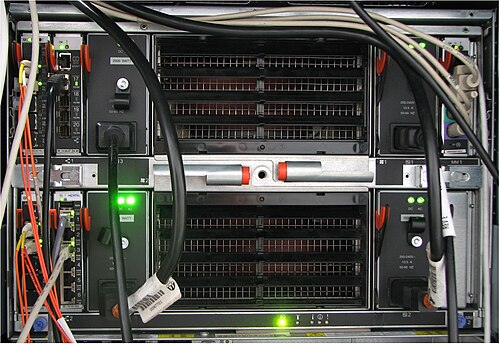

IBM ブレードセンター (E)

オリジナルのIBM BladeCenterは、後にBladeCenter Eとして販売されました。^[3]電源装置は、シャーシの寿命を通じて、オリジナルの1200ワットから1400、1800、2000、2320ワットにアップグレードされました。

BladeCenter (E) は IBM とIntelによって共同開発され、次の機能が含まれていました。

7Uに14個のブレードスロット
光学ドライブ、フロッピードライブ、USB 1.1 ポートを備えた共有メディアトレイ
1 (2 にアップグレード可能)管理モジュール
ギガビットイーサネットスイッチ用の 2 つのスロット (光または銅パススルーも可能)
オプションのスイッチまたはパススルーモジュール用の 2 つのスロットがあり、イーサネット、ファイバーチャネル、InfiniBand、またはMyrinet 2000機能を追加できます。
電源: 2 台 (4 台にアップグレード可能) の電源、C19/C20コネクタ
2台の冗長高速ブロワー

IBM ブレードセンター T

BladeCenter Tは、オリジナルのBladeCenterの通信会社バージョン^[4]であり、ACまたはDC（48V）^[5]電源で利用できます。8Uに8つのブレードスロットがありますが、通常のBladeCenter Eと同じスイッチとブレードを使用します。NEBSレベル3 / ETSI準拠を維持するために、特別なNetwork Equipment-Building System（NEBS）準拠のブレードが利用できます。

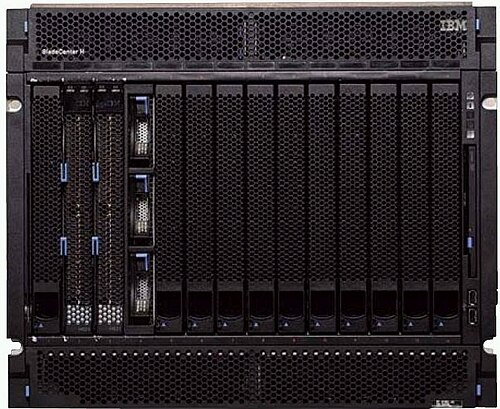

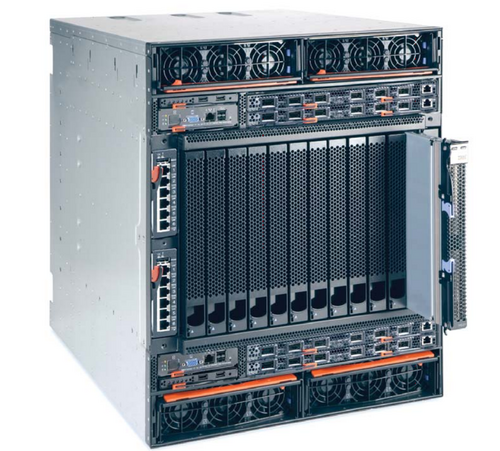

IBM ブレードセンター H

2006年に発表された高速ファブリックオプションを備えたアップグレードされたBladeCenter設計。 ^[6]古いBladeCenterスイッチおよびブレードとの下位互換性があります。特徴: ^[7]

9Uに14個のブレードスロット
光学ドライブとUSB 2.0 ポートを備えた共有メディアトレイ
1 個（2 個までアップグレード可能）の高度な管理モジュール
ギガビットイーサネットスイッチ用の 2 つのスロット (光または銅パススルーも可能)
オプションのスイッチまたはパススルーモジュール用の 2 つのスロットがあり、イーサネット、ファイバーチャネル、InfiniBand、または Myrinet 2000 機能を追加できます。
オプションの高速スイッチまたはパススルーモジュール用の 4 つのスロットがあり、10 Gbit イーサネットまたは InfiniBand 4X を搭載できます。
オプションの有線シリアルポート機能
電源：2台（4台にアップグレード可能）、Souriau UTG入力コネクタ付き^[8]
2台の冗長高速ブロワー

IBM ブレードセンター HT

BladeCenter HTはBladeCenter Hの通信会社バージョン^[9]で、ACまたはDC（48V）電源で利用できます。12Uに12個のブレードスロットがありますが、通常のBladeCenter Hと同じスイッチとブレードを使用します。ただし、NEBSレベル3 / ETSI準拠を維持するために、特別なNEBS準拠ブレードが利用可能です。

IBM ブレードセンター S

BladeCenter シャーシ内にストレージを搭載することで中規模顧客をターゲットにしており、別途外部ストレージを購入する必要はありません。北米市場では 120 V 電源も使用できるため、データセンター外でも使用できます。120 V で動作する場合、シャーシの総容量は減少します。特徴: ^[10]

7Uに6つのブレードスロット
光学ドライブと 2 つのUSB 2.0 ポートを備えた共有メディアトレイ
1 つの高度な管理モジュールが標準装備（セカンダリモジュールのオプションはありません）
ストレージ: RAID 0、1、1E 機能を備えた最大 12 台のホットスワップ 3.5 インチ (または 24 台の 2.5 インチ) SASまたはSATAドライブ(2 つの SAS RAID コントローラによるオプションの RAID 5 および SAN 機能)
- オプションの HDD 用ディスクストレージモジュール 2 個、それぞれ 3.5 インチ SAS/SATA ドライブ 6 台
4 つのホットスワップ I/O スイッチモジュールベイ
電源: 950/1450ワットのホットスワップモジュール2個と、オプションの950/1450ワットモジュール2個を搭載可能。堅牢な構成のための冗長性と電源を提供。C19 /C20コネクタ
4 つのホットスワップ冗長ブロワー (各電源にファン 1 つ追加)

ブレードノードリスト

Intelベース

Intelのx86プロセッサをベースにしたモジュール。

HS12

（2008）特徴：

プロセッサ: Celeron シングルコア 445 ～クアッドコア Intel Xeon 最大 2.83 GHz
メモリ: 6 つのDIMMスロット (最大 24 GB)
ホットスワップドライブ

HS20

(2002–2006) 特徴:

プロセッサ: 1 個または 2 個の Intel Xeon DP (シングルまたはデュアルコア)
メモリ: 4 DIMMスロット
1 台または 2 台の 2.5 インチドライブ (世代に応じてATA100、SCSI U320、またはシリアル接続 SCSI (SAS))のオプション
1 Gbit/s イーサネットポート2 個
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 または InfiniBand) 用の拡張スロット 1 つ

HS21

(2007–2008) このモデルは BladeCenter H の高速 IO オプションを使用できますが、通常の BladeCenter との下位互換性があります。機能:

プロセッサ: 1 基または 2 基の Intel Xeon DP (デュアルまたはクアッドコア)
メモリ: 4 DIMMスロット
1台または2台のSAS 2.5インチドライブのオプション
1 Gbit/s イーサネットポート2 個
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 または InfiniBand) 用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit/s Ethernet または InfiniBand 4X)用の高速拡張スロット 1 つ

HS21XM

(2007–2008) このモデルは BladeCenter H の高速 IO オプションを使用できますが、通常の BladeCenter との下位互換性があります。機能:

プロセッサ: 1 基または 2 基の Intel Xeon DP (デュアルまたはクアッドコア)
メモリ: 8 DIMM スロット
1台のSAS 2.5インチドライブまたは1台または2台のSASベースのソリッドステートドライブのオプション
1 Gbit/s イーサネットポート2 個
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit/s イーサネットまたはInfiniBand 4X および追加のファイバチャネルまたはイーサネットポート)用の 1 つの高速拡張スロット

HS22

(2009–2011) 特徴:

プロセッサ: Intel Xeon 5500 または 5600 シリーズ (最大 3.6 GHz 4 コアまたは 3.46 GHz 6 コア) 1 個または 2 個
メモリ: 最大 192 GB DDR3 (12 VLP DIMMスロット)
2 つのホットスワップSAS 2.5 インチドライブまたはSSDのオプション( RAID 0 および 1 が可能)
2 つの 1 Gbit/s イーサネットポート (Broadcom 5709S)
1 つの CIOv スロット (標準PCI -Express ドーターカード) と 1 つの CFFh スロット (高速PCI -Express ドーターカード) により、各ブレードに合計 8 つの I/O ポート (高速 I/O ポート 4 つを含む) が提供されます。
高度な管理モジュールが必要

HS22v

(2010～2011) 機能は HS22 と非常に似ていますが、次の点が異なります。

メモリ: 最大 288 GB DDR3 (18 VLP DIMM スロット)
最大 2 つの 1.8 インチディスク (SSD、ホットスワップ不可)
高度な管理モジュールが必要

HS23

（2012）特徴：

シングルワイド
プロセッサ: Intel Xeon E5-2600 1 基または 2 基
メモリ: 16 DIMM スロット、最大 1600 MHz
ホットスワップ可能な HDD (SATA/SAS) または SSD 2 台
デュアル10G/1Gイーサネットオンボード拡張可能4 × 10
仮想ファブリック/vNic搭載
高度な管理モジュールが必要

HS23E

（2012）特徴：

シングルワイド
プロセッサ: Intel Xeon E5-2400 1 基または 2 基
メモリ: 12 DIMM スロット、最大 1600 MHz
ホットスワップ可能な HDD (SATA/SAS) または SSD 2 台
TOE 搭載デュアルギガビットイーサネットオンボードポート
高度な管理モジュールが必要

HS40

（2004）特徴：

ダブルワイド（2スロット必要）
プロセッサ: Intel Xeon MP 1～4 基
メモリ: (8 DIMMスロット)
1台または2台のATA100 2.5インチドライブのオプション
1 Gbit/s イーサネットポート4 個
最大 4 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の2 つの拡張スロット

HC10

(2008) このブレードモデルはワークステーション市場を対象としており、特徴は次のとおりです。

プロセッサ: シングル Intel Core 2 Duo
メモリ :最大8 GB ( DIMMスロット 4 つ)
NVidiaビデオアダプタ
SATA 60 GB HDD 1台
1 Gbit/s イーサネットポート2 個

ＨＸ５

(2010～2011) このブレードモデルは、サーバー仮想化市場をターゲットにしています。特徴:

プロセッサ: 2～4 個の Intel E7、6500 または 7500 シリーズ Xeon (CPU あたり 4～10 コア、最大 2.67 GHz)
メモリ: 最大 256 GB (16 DIMMスロット)。24 DIMM MAX 5 メモリブレードを使用して 40 スロットまで拡張可能 ( 合計 640 GB)。
ブレードあたり2 つの 1 Gbit/s イーサネットポート

AMDベース

AMDのx86プロセッサをベースにしたモジュール。

LS20

(2005-2006) 特徴:

プロセッサ: 1 個または 2 個のAMD Opteron (シングルまたはデュアルコア)
メモリ: DDR (4 VLP DIMMスロット)
1台または2台のSCSI U320 2.5インチドライブのオプション
1 Gbit/s イーサネットポート2 個
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ

LS21

(2006) このモデルは BladeCenter H の高速 I/O を使用できますが、通常の BladeCenter との下位互換性もあります。機能:

プロセッサ: 1 基または 2 基のAMD Opteron (デュアルコア)、 BIOS アップデート後に 65 nm クアッドコアをサポート (テスト済み)
メモリ: 最大 32 GB の RAM (8 つのDIMMスロット)
SASまたは SATA 2.5 インチドライブ1 台用オプション
2つのギガビットイーサネットポート
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit/s Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

LS22

（2008年）LS21のアップグレードモデル。特徴：

プロセッサ: 1 基または 2 基の 45 nm AMD Opteron (クアッドまたは 6 コア)
メモリ: 最大 64 GB の RAM (8 つのDIMMスロット)
2台のSASまたはSATA 2.5インチドライブのオプション
2つのギガビットイーサネットポート
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

LS41

(2006–2007) このモデルは BladeCenter H の高速 IO オプションを使用できますが、通常の BladeCenter との下位互換性があります。機能:

ダブルワイド（2スロット必要）
プロセッサ: AMD Opteron (デュアルコア) 1～4 基
メモリ: 最大 64 GB の RAM (16 DIMMスロット)
1台または2台のSAS 2.5インチドライブのオプション
4つのギガビットイーサネットポート
最大 4 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の 2 つの拡張スロット
最大 2 つの追加ポート (10 Gbit/s Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ
データ保存容量?

LS42

(2008–2009) LS41 のアップグレードモデル。特徴:

ダブルワイド（2スロット必要）
プロセッサ: 1～4 基のAMD Opteron (クアッドまたは 6 コア)
メモリ: 最大 128 GB の RAM (16 DIMMスロット)
1台または2台のSAS 2.5インチドライブのオプション
4つのギガビットイーサネットポート
最大 4 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の 2 つの拡張スロット
最大 2 つの追加ポート (10 Gbit/s Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

電力ベース

IBMのPowerPCまたはPower ISAベースのプロセッサをベースにしたモジュール。

JS20

（2006）特集：^[18]

AIXまたはLinuxを実行可能
プロセッサ: 1.6 または 2.2 GHz のPowerPC 970 2 基
メモリ: PC2700 ECC 用DIMMスロット 4 個 (最大 8 GB)
1台または2台のATA100 2.5インチドライブのオプション
2つのギガビットイーサネットポート
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ

JS21

(2006) このモデルは BladeCenter H の高速 IO オプションを搭載できますが、通常の BladeCenter との下位互換性があります。機能:

AIXまたはLinuxを実行可能
- 動的論理パーティショニング（DLPAR）機能を使用して仮想化を実行できます。
プロセッサ: 2.7 GHz のPowerPC 970FXシングルコア 2 基、または2.5 GHz のPowerPC 970MPデュアルコア2 基
メモリ: PC2-3200 または PC2-4200 ECC 用DIMMスロット 4 個 (最大 16 GB)
1台または2台のSAS 2.5インチドライブのオプション
2つのギガビットイーサネットポート
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

JS22

（2009）特徴：

IBM i、AIX、Linuxを実行可能
- Dynamic Logical Partitioning (DLPAR)とIBM Integrated Virtualization Manager (IVM)による仮想化をサポート^[19]
プロセッサ: 4.0GHzのPOWER6デュアルコア2基
メモリ: 4 DIMMスロット ECC Chipkill DDR2 SDRAM (最大 32 GB)
最大 146 GB の2.5 インチSASドライブ 1 台
2つのギガビットイーサネットポートカード
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

JS23

（2009）特徴：

IBM i、AIX、Linuxを実行可能
- Dynamic Logical Partitioning (DLPAR)とIBM Integrated Virtualization Manager (IVM)による仮想化をサポート^[19]
プロセッサ: 4.2GHzの POWER6デュアルコア2基
- 64 MB L3 キャッシュ(プロセッサーごとに 32)
メモリ: 4 DIMMスロット ECC Chipkill DDR2 SDRAM (最大 64 GB)
2.5インチSAS（最大300 GB）1台またはSSDドライブ1台
2つのギガビットイーサネットポートカード
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ
CIOv PCIe拡張スロット1個

JS43エクスプレス

特徴：

ダブルワイド
IBM i、AIX、Linuxを実行可能
- Dynamic Logical Partitioning (DLPAR)とIBM Integrated Virtualization Manager (IVM)による仮想化をサポート^[19]
プロセッサ: 4.2GHzの POWER6デュアルコア4基
- 128 MB L3 キャッシュ(プロセッサーごとに 32)
メモリ: 8 DIMMスロット ECC Chipkill DDR2 SDRAM (最大 128 GB)
最大 2 つの 2.5 インチSAS (最大 300 GB) または最大 2 つのSSDドライブ
2つのギガビットイーサネットポートカード
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ
2つのPCIe CIOv拡張スロット

JS12エクスプレス

特徴：

IBM i、AIX、Linuxを実行可能
- Dynamic Logical Partitioning (DLPAR)とIBM Integrated Virtualization Manager (IVM)による仮想化をサポート^[19]
プロセッサ: 3.8GHzのPOWER6デュアルコア1基
メモリ: 8 DIMMスロット ECC Chipkill DDR2 SDRAM (最大 64 GB)
0～2 台の 2.5 インチSASドライブ（最大 146 GB）
2 つのギガビットイーサネットポート (オプションのデュアルギガビットカード付き)
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (4 Gbit/s ファイバチャネル、 iSCSI、またはInfiniBand 4X)用の高速拡張スロット 1 つ

PS700

IBM Power Systemsの一部としてブランド化されています。機能:

Power上でIBM i、AIX、 Linuxを実行可能
- Dynamic Logical Partitioning (DLPAR)機能を使用して仮想化を行うことができます。
プロセッサ: 3GHzのPOWER7クアッドコア1基
メモリ: 最大 64 GB
2 つのギガビットイーサネットポート (オプションのデュアルギガビットカード付き)

PS701

機能はPS 700 と非常に似ていますが、

プロセッサ: 8コア
メモリ: 最大 128 GB

PS702

2つのPS 701を背中合わせに結び付けて、2倍の幅のブレードを形成すると考えてください。

PS703

機能はPS 701 と非常に似ていますが、

プロセッサ: 2.4GHzの8コア2基

PS704

2 枚のPS 703 を背中合わせに結び付けて、幅 2 倍のブレードを形成すると考えてください。

セルベース

IBMのCellプロセッサをベースにしたモジュール。

QS20

特徴：

ダブルワイド（2スロット必要）
Linuxを実行可能
プロセッサ: 3.2GHz のCell プロセッサ2 基
メモリ: 1 GB XDRAM (プロセッサあたり 512 MB)
40 GB IDE100 2.5インチドライブ
2つのギガビットイーサネットポート
オプションのInfiniBand 4X接続

QS21

特徴：

シングルワイド
Linuxを実行可能
プロセッサ: 3.2GHz のCell プロセッサ2 基
メモリ: 2 GB (プロセッサあたり 1 GB)
2つのギガビットイーサネットポート
最大 2 つの追加ポート (ファイバーチャネルストレージ、追加のイーサネット、Myrinet 2000 またはInfiniBand )用の拡張スロット 1 つ
最大 2 つの追加ポート (10 Gbit Ethernet またはInfiniBand 4X)用の高速拡張スロット 1 つ

QS22

特徴：

シングルワイド
Linuxを実行可能
プロセッサ: 3.2GHzのPowerXCell 8i 2基
メモリ: 最大 32 GB のDDR2 SDRAM
2つのギガビットイーサネットポート
SASドーターカード、InfiniBand 4X DDR ドーターカード、8 GB uFDM フラッシュドライブ用の拡張スロット

UltraSPARC ベース: 2BC

テミスコンピュータは2008年頃にブレードを発表しました。これはサンマイクロシステムズのSun Solarisオペレーティングシステムを実行しました。各モジュールには、1.2GHzで64スレッド、最大32GBのDDR2 SDRAMプロセッサメモリを備えた UltraSPARC T2が1つありました。^[20]

高度なネットワーク: PN41

CloudShieldと共同で開発され、次のような特徴がある: ^[21]

シングルワイド
プロセッサ: Intel IXP2805 ネットワークプロセッサ
ディープパケットインスペクション(DPI)による完全なペイロードスクリーニング
完全なレイヤー7処理と制御
EclipseベースのIDEとRAVEオープン開発言語を使用したユーザープログラミング
クアッド 1 ギガビット + クアッド 10 ギガビットイーサネットコントローラー
ブレードあたり最大 20 Gbit/s DPI スループット
選択的なトラフィックのキャプチャ、書き換え、リダイレクト
LANおよびWANインターフェースあり

モジュール

スイッチモジュール

BladeCenter には合計 4 つのスイッチモジュールを搭載できますが、スイッチモジュールベイのうち 2 つには、イーサネットスイッチまたはイーサネットパススルーしか搭載できません。その他のスイッチモジュールベイを使用するには、必要な SAN 、イーサネット、InfiniBand 、またはMyrinet機能を提供するために、必要な各ブレードにドーターカードをインストールする必要があります。同じ BladeCenter シャーシに異なるタイプのドーターカードを混在させることはできません。

ギガビットイーサネット

ギガビットイーサネットスイッチモジュールは、IBM、 Nortel、およびCisco Systemsによって製造されました。BLADE Network Technologies はいくつかのスイッチを製造し、後に IBM に買収されました。いずれの場合も、ブレード間の BladeCenter 内部の速度は非ブロッキングです。外部ギガビットイーサネットポートは 4 ～ 6 個で、銅線または光ファイバーのいずれかになります。

ストレージエリアネットワーク

QLogic、Cisco、McData（Brocade が買収）、Brocadeによって、1、2、4、8 Gbit ファイバーチャネルの速度にわたるさまざまな SAN スイッチモジュールが製造されています。SAN スイッチからブレードへの速度は、ブレード HBA ドーターカードと SAN スイッチの最小公分母によって決まります。外部ポートの数は、スイッチモジュールに応じて 2 ～ 6 個です。

インフィニバンド

InfiniBand スイッチモジュールは、 Ciscoによって製造されています。ブレード InfiniBand ドーターカードからスイッチまでの速度は、IB 1X (2.5 Gbit) に制限されています。外部的には、スイッチには 1 つの IB 4X ポートと 1 つの IB 12X ポートがあります。IB 12X ポートは 3 つの IB 4X ポートに分割でき、合計 4 つの IB 4X ポートと、理論上の外部帯域幅の合計は 40 Gbit になります。

パススルー

パススルーモジュールには、銅パススルーとファイバーパススルーの 2 種類があります。銅パススルーはイーサネットでのみ使用できますが、ファイバーパススルーはイーサネット、SAN、またはMyrinetで使用できます。

橋

ブリッジモジュールは、BladeCenter H および BladeCenter HT とのみ互換性があります。これらは、イーサネットスイッチまたはSANスイッチのように機能し、トラフィックをInfiniBandにブリッジします。利点は、ブレード上のオペレーティングシステムからはすべてが正常に見える (通常のイーサネットまたはSAN接続) が、BladeCenter 内ではすべてがInfiniBand経由でルーティングされることです。

高速スイッチモジュール

高速スイッチモジュールは、BladeCenter H および BladeCenter HT とのみ互換性があります。この機能を必要とするブレードには、高速ドーターカードがインストールされている必要があります。同じ BladeCenter シャーシ内に異なる高速ドーターカードを混在させることはできません。

10ギガビットイーサネット

BLADE Network Technologies からは 10 ギガビットイーサネットスイッチモジュールが提供されました。これにより、各ブレードと BladeCenter の外部への 10 Gbit/s 接続が可能になりました。

インフィニバンド4X

InfiniBand にはいくつかのオプションがあります。

Ciscoの高速 InfiniBand 4X SDR スイッチモジュール。これにより、各ブレードへの IB 4X 接続が可能になります。外部的には、スイッチには 2 つの IB 4X ポートと 2 つの IB 12X ポートがあります。12X ポートは 3 つの 4X ポートに分割でき、合計 8 つの IB 4X ポート、つまり理論上の 80 Gbit の帯域幅が提供されます。ブレード間の内部では、スイッチは非ブロッキングです。
ブレードを外部InfiniBandスイッチに直接接続するための高速InfiniBandパススルーモジュール。このパススルーモジュールは、SDR と DDR InfiniBand の両方の速度と互換性があります。
Voltaire (後にMellanox Technologiesが買収) の高速 InfiniBand 4X QDR スイッチモジュール。これにより、各ブレードへの完全な IB 4X QDR 接続が可能になります。外部的には、スイッチには 16 個の QSFP ポートがあり、すべて 4X QDR 対応です。

Roadrunner TriBlade (カスタムモジュール)

IBM Roadrunnerスーパーコンピューターは、2008年から2013年までTriBladeと呼ばれるカスタムモジュールを使用していました。拡張ブレードは、4つのPCIe x8リンクを介して、それぞれ8GBのRAMを搭載した2つのQS22モジュールを、16GBのRAMを搭載したLS21モジュールに接続します。各QS22に2つのリンクがあります。また、Infiniband 4x DDRアダプターを介して外部接続も提供します。これにより、1つのTriBladeで合計4スロットの幅になります。3つのTriBladeが1つのBladeCenter Hシャーシに収まります。^[22]

参照

ブレードセンター拡張 (zBX)
BladeCenterスーパーコンピューターをベースにしたもの:
- IBMロードランナーは2008年から2013年にかけてBladeCenterコンポーネントで実装されました^[23]
- スペインスーパーコンピューティングネットワークのすべてのスーパーコンピューター。これには、MageritとMareNostrum (スペインの 2 つの最も強力なスーパーコンピューター) と 6 台の小型スーパーコンピューターが含まれます。
- リュブリャナスーパーコンピューティングセンターはBladeCenterを採用
Weta DigitalはBladeCenterを使用して『ロード・オブ・ザ・リング』などの映画をレンダリングしている
Aquasar — 水冷式 BladeCenter プロトタイプ

参考文献

^ Kunert, Paul (2014 年 1 月 23 日)。「それは避けられないことでした: Lenovo が IBM System x サーバー事業に 23 億ドルを投じる」。channelregister.co.uk。The Register。2014年1月 23 日閲覧。
^ 「Blade.org のブレードサーバー情報」。2009 年 8 月 16 日時点のオリジナルよりアーカイブ。2013 年7 月 18 日閲覧。
^ 「IBM BladeCenter E シャーシ仕様」。IBM。2007 年 2 月 5 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。
^ 「IBM BladeCenter T シャーシ仕様」。IBM。2006 年 1 月 17 日。2012 年 11 月 5 日時点のオリジナルよりアーカイブ。
^ 「Bladecenter T タイプ 8720 を DC 電源に接続する」(PDF)、BladeCenter T - タイプ 8720 および 8730 - インストールおよびユーザーズガイド(PDF) (第 5 版)、IBM、2006 年 11 月、p. 22
^ 「IBM BladeCenter H シャーシは、高いパフォーマンス、極めて高い信頼性、究極の柔軟性を実現します」。www -01.ibm.com。2006 年 2 月 9 日。2020年 12 月 27 日閲覧。
^ 「IBM BladeCenter H シャーシ仕様」。IBM。2008 年 10 月 7 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。
^ "IBM BladeCenter Hおよび関連オプションの発表". www-01.ibm.com (日本語)。 2008-11-19 。2020年12月23日に取得。
^ 「IBM BladeCenter HT シャーシ仕様」。IBM。2008 年 1 月 26 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。
^ 「IBM BladeCenter S シャーシ仕様」。IBM。2008 年 10 月 7 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。
^ ab 「IBM BladeCenter JS23 および JS43 Express サーバー」(PDF)。
^ 「IBM BladeCenter JS22 サーバーは、優れた処理能力と拡張性、信頼性を兼ね備えています」。www -01.ibm.com。2007 年 11 月 6 日。2020年 12 月 27 日閲覧。
^ 「IBM BladeCenter JS12 Express サーバーは、優れた処理能力と拡張性、信頼性を兼ね備えています」。www -01.ibm.com。2008 年 4 月 2 日。2020 年 12 月 27 日閲覧。
^ 「IBM eServer BladeCenter JS20 - 高速 2.2 GHz SMP プロセッサーにより BladeCenter のパワーが向上」www-01.ibm.com . 2004-10-12 . 2020-12-27閲覧。
^ 「新しい Cell BE プロセッサーを搭載した IBM BladeCenter QS20 ブレードは、独自の機能を提供します」。www -01.ibm.com。2006年 9 月 12 日。2020年 12 月 27 日閲覧。
^ 「IBM BladeCenter QS21 は、視覚的または数値的に可視化するための革新的なソリューションを通じてパフォーマンスを向上します」。www -01.ibm.com。2007 年 8 月 28 日。2020 年 12 月 27 日閲覧。
^ 「IBM BladeCenter QS22 販売ガイド」(PDF) 2008 年 5 月。
^ 「概要 - IBM BladeCenter JS20」。www.ibm.com。2008年10月6日。 2020年12月25日閲覧。
^ abcd 「IBM Knowledge Center」。www.ibm.com。2020年5月7日。 2020年12月18日閲覧。
^ 「T2BC ブレードサーバー」。Themis Computer。2008 年 6 月 5 日時点のオリジナルよりアーカイブ。2013 年7 月 18 日閲覧。
^ 「IBM PN41 ネットワークブレード」。IBM。2008 年 8 月 27 日。2012 年 11 月 5 日時点のオリジナルよりアーカイブ。2009年 6 月 15 日閲覧。
^ Ken Koch (2008年3月13日). 「Roadrunner Platform Overview」(PDF) . Los Alamos National Laboratory . 2013年10月23日時点のオリジナル(PDF)よりアーカイブ。 2013年7月18日閲覧。
^ Montoya, Susan (2013年3月30日). 「End of the Line for Roadrunner Supercomputer」. The Associated Press. 2015年4月2日時点のオリジナルよりアーカイブ。 2013年7月18日閲覧。

外部リンク

IBM BladeCenter ホームページ
Lenovo Press - Bladecenter の IBM Redbooks を置き換えました
IBM BladeCenter 製品とテクノロジー - IBM Redbooks
BladeCenter HS23 (E5-2600) 製品ガイド
Lenovo BladeCenter E 製品ガイド - Lenovo プレス
IBM BladeCenter H22 に VMware vSphere 5.5 をインストールする
IBM BladeCenter 製品出版物クイックリファレンス - IBM Redbooks 2013-08-14 にWayback Machineでアーカイブ
インテルサーバー製品
x4live.com - モジュラー System x、モジュラー BladeCenter、システム管理に関する最新ニュースとリンク
IBM のオンラインサーバーコンフィギュレーター
coreipm.com - ボード管理コントローラ (BMC) ファームウェアと BladeCenter 互換ブレードを構築するためのその他の情報

[1] Kunert, Paul (2014 年 1 月 23 日)。「それは避けられないことでした: Lenovo が IBM System x サーバー事業に 23 億ドルを投じる」。channelregister.co.uk。The Register。2014年1月 23 日閲覧。

[2] 「Blade.org のブレードサーバー情報」。2009 年 8 月 16 日時点のオリジナルよりアーカイブ。2013 年7 月 18 日閲覧。

[3] 「IBM BladeCenter E シャーシ仕様」。IBM。2007 年 2 月 5 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。

[4] 「IBM BladeCenter T シャーシ仕様」。IBM。2006 年 1 月 17 日。2012 年 11 月 5 日時点のオリジナルよりアーカイブ。

[5] 「Bladecenter T タイプ 8720 を DC 電源に接続する」(PDF)、BladeCenter T - タイプ 8720 および 8730 - インストールおよびユーザーズガイド(PDF) (第 5 版)、IBM、2006 年 11 月、p. 22

[6] 「IBM BladeCenter H シャーシは、高いパフォーマンス、極めて高い信頼性、究極の柔軟性を実現します」。www -01.ibm.com。2006 年 2 月 9 日。2020年 12 月 27 日閲覧。

[7] 「IBM BladeCenter H シャーシ仕様」。IBM。2008 年 10 月 7 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。

[8] "IBM BladeCenter Hおよび関連オプションの発表". www-01.ibm.com (日本語)。 2008-11-19 。2020年12月23日に取得。

[9] 「IBM BladeCenter HT シャーシ仕様」。IBM。2008 年 1 月 26 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。

[10] 「IBM BladeCenter S シャーシ仕様」。IBM。2008 年 10 月 7 日。2012 年 10 月 3 日時点のオリジナルよりアーカイブ。

[:02-11] 「IBM BladeCenter JS23 および JS43 Express サーバー」(PDF)。

[12] 「IBM BladeCenter JS22 サーバーは、優れた処理能力と拡張性、信頼性を兼ね備えています」。www -01.ibm.com。2007 年 11 月 6 日。2020年 12 月 27 日閲覧。

[13] 「IBM BladeCenter JS12 Express サーバーは、優れた処理能力と拡張性、信頼性を兼ね備えています」。www -01.ibm.com。2008 年 4 月 2 日。2020 年 12 月 27 日閲覧。

[14] 「IBM eServer BladeCenter JS20 - 高速 2.2 GHz SMP プロセッサーにより BladeCenter のパワーが向上」www-01.ibm.com . 2004-10-12 . 2020-12-27閲覧。

[15] 「新しい Cell BE プロセッサーを搭載した IBM BladeCenter QS20 ブレードは、独自の機能を提供します」。www -01.ibm.com。2006年 9 月 12 日。2020年 12 月 27 日閲覧。

[16] 「IBM BladeCenter QS21 は、視覚的または数値的に可視化するための革新的なソリューションを通じてパフォーマンスを向上します」。www -01.ibm.com。2007 年 8 月 28 日。2020 年 12 月 27 日閲覧。

[17] 「IBM BladeCenter QS22 販売ガイド」(PDF) 2008 年 5 月。

[18] 「概要 - IBM BladeCenter JS20」。www.ibm.com。2008年10月6日。 2020年12月25日閲覧。

[:0-19] 「IBM Knowledge Center」。www.ibm.com。2020年5月7日。 2020年12月18日閲覧。

[20] 「T2BC ブレードサーバー」。Themis Computer。2008 年 6 月 5 日時点のオリジナルよりアーカイブ。2013 年7 月 18 日閲覧。

[21] 「IBM PN41 ネットワークブレード」。IBM。2008 年 8 月 27 日。2012 年 11 月 5 日時点のオリジナルよりアーカイブ。2009年 6 月 15 日閲覧。

[RR-22] Ken Koch (2008年3月13日). 「Roadrunner Platform Overview」(PDF) . Los Alamos National Laboratory . 2013年10月23日時点のオリジナル(PDF)よりアーカイブ。 2013年7月18日閲覧。

[23] Montoya, Susan (2013年3月30日). 「End of the Line for Roadrunner Supercomputer」. The Associated Press. 2015年4月2日時点のオリジナルよりアーカイブ。 2013年7月18日閲覧。
