IBM Z

IBM Z ^[1]は、 IBMがz/Architecture メインフレーム・コンピューターすべてに使用しているファミリー名です。2017年7月、製品の新世代とともに、公式ファミリーがIBM z SystemsからIBM Zに変更されました。IBM Zファミリーには現在、最新モデルのIBM z16のほか、z15、z14、z13（IBM z Systems/IBM System zの名前でリリース）、IBM zEnterpriseモデル（一般にzEC12およびz196と呼ばれます）、IBM System z10モデル（一般にz10 ECと呼ばれます）、IBM System z9モデル（一般にz9ECと呼ばれます）、IBM eServer zSeriesモデル（一般にz900およびz990世代のメインフレームのみを指します）が含まれます。

zSeries 、 zEnterprise、 System z、IBM Zファミリーは可用性にちなんで名付けられました。zはゼロダウンタイムを意味します。システムは、継続的な運用を確保するために、ホットフェイルオーバーが可能なスペアコンポーネントで構築されています。^[2]

IBM Zファミリーは完全な下位互換性を維持しています。事実上、現在のシステムは1964年に発表されたSystem/360と1970年代のSystem/370の直系の後継機です。これらのシステム用に作成された多くのアプリケーションは、最新のIBM Zシステムでも変更せずに実行できます。^[3]

IBM Z システムでは、デフォルトで仮想化が必要です。第 1 層の仮想化は、プロセッサ リソースおよびシステム マネージャ (PR/SM) によって提供され、1 つ以上の論理パーティション ( LPAR ) を展開します。各 LPAR は、さまざまなオペレーティング システムをサポートします。z /VMと呼ばれるハイパーバイザをLPAR の第 2 層の仮想化として実行して、LPAR をサポートするために割り当てられたリソースと同じ数の仮想マシン(VM) を作成することもできます。IBM Z 仮想化の第 1 層 (PR/SM) では、z マシンで限られた数の LPAR (IBM z13 では最大 80 個) を実行できます。PR/SM では CPU を個々の LPAR 専用にできるため、これらは仮想「ベア メタル」サーバーと見なすことができます。PR/SM LPAR 内に割り当てられた z/VM LPAR では、必要なパフォーマンス、容量、スループットのためにシステムに構成された十分な CPU、メモリ、および I/O リソースがある限り、非常に多くの仮想マシンを実行できます。^{[引用が必要]}

IBM Z の PR/SM とハードウェア属性により、コンピューティング リソースを動的に変更してワークロードの需要を満たすことができます。CPU とメモリ リソースは、システムに中断なく追加でき、LPAR によって動的に割り当てられ、認識され、使用されます。IP や SAN ポートなどの I/O リソースも動的に追加できます。これらは仮想化され、すべての LPAR で共有されます。この機能を提供するハードウェア コンポーネントは、チャネル サブシステムと呼ばれます。各 LPAR は、仮想化された I/O ポートを「認識」または「認識しない」ように構成して、必要な「共有」または分離を確立できます。この仮想化機能により、I/O リソースを共有して使用率を高めることができるため、I/O リソースを大幅に削減できます。^{[引用が必要]}

IBM Z上のPR/SMはCommon Criteria 評価保証レベル（EAL）5+セキュリティ認証を取得しており、 ^[4]、z/VMはCommon Criteria EAL4+認証を取得しています。^[5]

LinuxのKVMハイパーバイザーも移植されている。^[6]

System/390 という名前が廃止されて以来、数多くの IBM Z モデルがリリースされています。これらは、同様のアーキテクチャ特性を持つファミリーにグループ化できます。

IBM z17メインフレームのTelum IIプロセッサは、Hot Chips 2024で発表されました。^[7]新しいアーキテクチャは、AIの高速化と最適化に重点を置く予定です。Telum IIの43BトランジスタダイはオンチップDPUを備えており、OpenCAPIのサポートなど、同様のアーキテクチャを備えたz16のTelumプロセッサよりもわずかな改善を提供します。^[7]

TelumプロセッサをベースにしたIBM z16 ^[8]メインフレームは、2022年4月5日に導入されました。 ^[9] AIとニューラルネットの命令は、z/Architecture Principles of Operationの新版^[10]に記載されています。

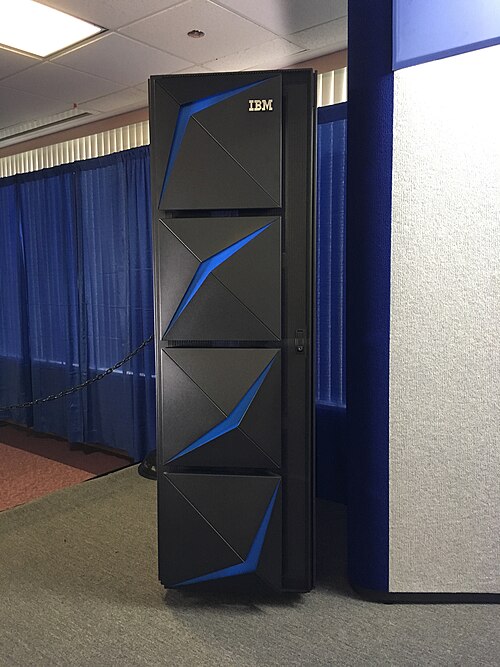

• z15チップをベースにしたIBM z15（8561）メインフレームは2019年9月12日に発表されました。^[11]
• IBM z15技術紹介^[12]
• IBM z15テクニカルガイド^[13]

2017 年 7 月に発売されたデュアル フレーム z14 ^[14]と 2018 年 4 月に発売されたシングル フレーム^[15]は、 5.2 GHz 10 コア プロセッサであるz14 チップをベースにしています。 ^{[16] [17]} z14 システムには最大 240 個の処理装置 (PU) コアがあり、そのうち 170 個はアプリケーションやオペレーティング システムを実行するために顧客の仕様に合わせて構成できます。また、最大 32 TB の使用可能な独立メモリの冗長アレイ(RAIM) があり、その一部は仮想フラッシュ メモリ (VFM) として構成できます。各 PU は、中央処理装置(CP)、統合ファームウェア プロセッサ (IFP)、Linux 用統合機能(IFL) プロセッサ、統合情報プロセッサ(zIIP)、内部結合機能(ICF) プロセッサ、追加のシステム アシスト プロセッサ (SAP)、またはスペアとして特徴付けることができます。 IBM Zシステムの焦点は、z14プロセッサがハードウェア支援暗号化機能（AES、DES、TDES、SHA、乱数ジェネレータ）を豊富に備えているため、広範囲にわたる暗号化にあります。^[17]

2015 年 1 月 13 日に発売された^{[18] [19]} z13 は、5 GHz 8 コア プロセッサであるz13 チップをベースとしています。z13 システムには、最大 168 個のプロセッシング ユニット (PU) コアがあり、そのうち 141 個は、アプリケーションやオペレーティング システムを実行するために顧客の仕様に合わせて構成できます。また、最大 10.144 TiB (使用可能) の冗長独立メモリ アレイ(RAIM) を搭載できます。各 PU は、中央プロセッサ(CP)、統合ファームウェア プロセッサ (IFP)、Linux 用統合機能(IFL) プロセッサ、z 統合情報プロセッサ(zIIP)、内部結合機能(ICF) プロセッサ、追加のシステム アシスト プロセッサ (SAP)、またはスペアとして分類できます。以前の zArchitecture プロセッサのz アプリケーション アシスト プロセッサ(zAAP) 機能は、z13 の zIIP に統合されました。^[20]

z Systems z13s（2965シリーズ）は2016年2月17日に発表された^[21]

z13とz13sは新しいベクトルアーキテクチャを導入しており、ESA/390アーキテクチャモードでのオペレーティングシステムの実行をサポートする最後のz Systemsサーバーです。^[22]

このラインには 2 つの世代があります。第 1 世代は、2010/2011 年に 114 台のシングルラック (「ビジネス クラス」) と 196 台の (「エンタープライズ クラス」) モデルでリリースされました。第 2 世代は、2012/2013 年にリリースされ、メイン ラインの第 12 世代としてブランド化され、シングルラック zBC12 とデュアルラック zEC12 の 2 つのモデル ラインでリリースされました。

2014年4月8日、System/360メインフレームの50周年を記念して、IBMはメインフレーム技術に基づく初の統合インフラストラクチャソリューションのリリースを発表しました^{[23] 。IBM Enterprise Cloud System [24]}と呼ばれるこの新しい製品は、IBMメインフレームのハードウェア、ソフトウェア、ストレージを1つのシステムに統合し、VCE、HP、Oracleなどの競合製品に対抗できるように設計されています。IBMによると、これは単一フットプリントで最大6,000台^[23]の仮想マシンをサポートし、最もスケーラブルなLinuxサーバーです。2014年6月、IBMは英国を拠点とするマネージドサービスプロバイダーであるVissensaに初のEnterprise Cloud Systemを出荷したことを発表しました^{[25] 。}

zEnterprise Business Class 12 - zBC12はエントリーレベルのシングルラック ソリューションで、2013 年 7 月に導入され、H06 と H13 の 2 つのハードウェア モデルで提供されています。ミッドレンジ ビジネス セグメントに対応するように設計されており、Enterprise Linux Server と呼ばれるバージョンでは Linux 仮想化サーバーとして構成できます。H13 には 18 個のプロセッサ コアがあり、最大 13 個まで構成可能です。H06 には 9 個のプロセッサ コアがあり、最大 6 個まで構成可能です。

2013 年 7 月に発表されたzEnterprise BC12 は、アップスケールされた z114 をベースとしており、4.2 GHz の zEC12 プロセッサー 18 個と最大 489 GB の RAM を搭載しています。H06 と H13 の 2 つのモデルがあり、それぞれ 1 つの処理ドロワーと 2 つの処理ドロワーを備えています。zBC12 は zBX 拡張システムに接続できます。IBM は、Enterprise Linux Server ^{[26]と呼ばれる zBC12 の特別バージョンを提供しています。これは、} x86ベースの Linux インストールからの大規模な移行を対象としており、z/VM ハイパーバイザー上で Linux ホストのみを実行します。

zEnterprise Enterprise Class 12 - zEC12 はハイエンドのデュアルラックソリューションで、H20、H43、H66、H89、HA1の5つのハードウェアモデルが用意されています。^[27]モデル番号は、顧客のワークロードに使用できるコアの数に基づいています。追加のコアはスペア、SAP、IFPとして予約されています。

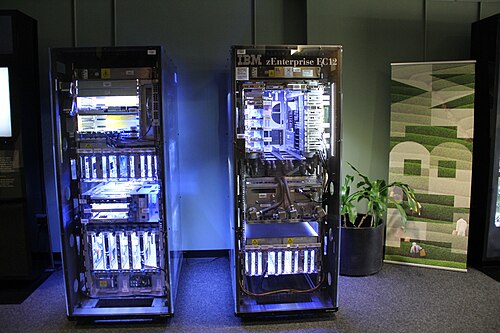

2012 年 8 月に発表されたzEnterprise EC12 は、5.5 GHz 8 コアアウトオブオーダーCISCベースのzArchitectureプロセッサーであるzEC12 チップをベースとしています。zEC12 は最大 120 個のコアを持つことができ、そのうち 101 個はお客様が構成してオペレーティング システムやアプリケーションを実行できます。 ^[28] zEC12 の特定のモデルで使用できるコアの最大数は、モデル名で示されます。たとえば、H20 には、お客様が直接使用するために注文可能なコアが最大 20 個あり、さらにスペアと特殊な I/O プロセッサー コア タイプであるシステム アシスト プロセッサーがあります。各コアは、中央プロセッサー(CP)、Linux 用統合機構(IFL) プロセッサー、z アプリケーション アシスト プロセッサー(zAAP)、z10 統合情報プロセッサー(zIIP)、内部カップリング ファシリティ(ICF) プロセッサー、または追加のシステム アシスト プロセッサー (SAP) として特徴付けることができます。 zEnterprise EC12 では、最大 3 TB (使用可能) の冗長独立メモリ アレイ(RAIM) が許可されます。

EC12 は、z196 よりも 50% 高い総容量 (最大 78,000 MIPS) を備え、トランザクション実行と Flash Express (ページングやその他の特定の I/O パフォーマンスを向上させる 統合SSD)をサポートしています。

2010年7月にz196モデルとともに発表されたzEnterpriseは、メインフレームと分散サーバー技術の両方を統合システムで提供するように設計されました。zEnterpriseシステムは3つのコンポーネントで構成されています。^[29]

• 最初は System z サーバーです。
• 2 番目は IBM zEnterprise BladeCenter Extension (zBX) です。
• 最後は管理レイヤーである IBM zEnterprise Unified Resource Manager (zManager) で、zEnterprise リソースの単一の管理ビューを提供します。

zEnterpriseは、メインフレームの機能（管理効率、動的なリソース割り当て、保守性）を、POWER7上のAIX、x86上のMicrosoft WindowsまたはLinuxで実行される他のシステムやワークロードに拡張するように設計されています。^[30]

zEnterprise BladeCenter Extension (zBX) は、汎用IBM BladeCenterサーバーとアプライアンスのようなワークロード オプティマイザーの両方をホストするインフラストラクチャ コンポーネントであり、これらはすべて単一のメインフレームであるかのように管理できます。zBX は、中央処理コンプレックスに接続するプライベート高速内部ネットワークをサポートしているため、ネットワーク ハードウェアの必要性が減り、本質的に高いセキュリティが実現します。

IBM zEnterprise Unified Resource Manager は、System z と zBX のリソースを単一の仮想化システムとして統合し、zEnterprise システム全体で統一された統合管理を提供します。異なるシステム間でのシステムのボトルネックや障害を特定し、障害が発生した場合は、システム リソースを動的に再割り当てして、アプリケーションの問題を防止または軽減できます。Unified Resource Manager は、エネルギーの監視と管理、リソース管理、セキュリティの強化、仮想ネットワーク、および情報管理を単一のユーザー インターフェースから提供します。

zEnterprise 114 - z114はエントリーレベルのシングルラック ソリューションで、M05 と M10 の 2 つのハードウェア モデルが用意されています。2011 年 7 月に導入されたこのシステムは、zEnterprise System の利点を中規模ビジネス セグメントにまで拡張するように設計されています。z196 と同様に、z114 は zBX および URM と完全に互換性があり、ミッション クリティカルなサーバー設計要素も備えています。z114 は、最大 14 個のコア (最大 10 個まで構成可能) を備え、クロック速度は 3.8 GHz です。z114 は物理的には z196 の約半分のサイズです。

このモデルには、3.8GHzで動作する最大14個のz196 アウトオブオーダー CISCベースのzArchitectureプロセッサー を搭載できます。z114は2つのモデルで130の容量設定を提供し、zEnterprise Systemのハイブリッド機能を低容量、低エネルギー使用量、低価格で提供するように設計されています。 ^[31]各コアは、中央処理装置（CP）、Linux統合機構（IFL）プロセッサー、zアプリケーション支援プロセッサー（zAAP）、z10統合情報プロセッサー（zIIP）、内部結合機構（ICF）プロセッサー、または追加のシステム支援プロセッサー（SAP）として特徴付けることができます。z114は、最大248GB（使用可能）の冗長独立メモリーアレイ（RAIM）をサポートします。

zEnterprise 196 - z196はハイエンドのデュアルラックソリューションで、M15、M32、M49、M66、M80の5つのハードウェアモデルが用意されています。モデル番号は、顧客のワークロードに使用できるコアの数に基づいています。^[32]追加のコアはスペアおよびSAPとして予約されています。

196 のマイクロプロセッサはz196 チップで、5.2 GHz クアッドコア、アウトオブオーダー CISCベースのz/Architectureプロセッサです。z196 は最大 24 個のプロセッサを搭載でき、合計 96 個のコアがあり、そのうち 80 個はオペレーティングシステムとアプリケーションを直接実行するために使用できます。^[33] z196 の特定のモデルで使用可能なコアの数は、モデル名で示されます。たとえば、M15 には、顧客が直接使用できる 15 個のコアと、予備およびサービスのプロセッサ コアがあります。各コアは、中央処理装置(CP)、Linux 用統合機構(IFL) プロセッサ、z アプリケーション アシスト プロセッサ(zAAP)、z10 統合情報プロセッサ(zIIP)、内部結合機能(ICF) プロセッサ、または追加のシステム アシスト プロセッサ (SAP) として特徴付けることができます。zEnterprise は、zEnterprise BladeCenter Extension (zBX) を介して接続されたx86またはPower ISAブレードもサポートします。 zEnterprise 196 では、最大 3 TB (使用可能) の冗長独立メモリ アレイ(RAIM) が許可されます。

zEnterprise z196 は、z10 の 2 倍のメモリ容量と、z10 より 60% 高い総容量 (最大 52 GIPS) を備えています。BladeCenter Extension (zBX) と Unified Resource Manager をサポートしています。

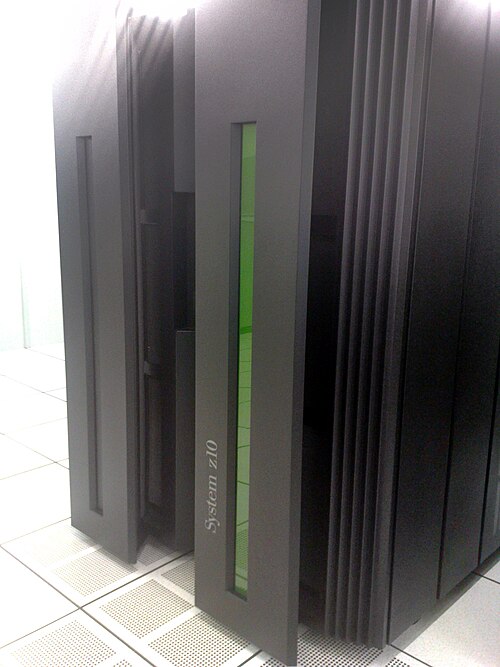

この世代の Z サーバーは、前世代のシステムよりも多くのメモリをサポートし、フレームあたり最大 64 個の中央プロセッサ (CP) を搭載できます。IBM の z10 発表によると、フルスピードの z10 プロセッサのユニプロセッサ パフォーマンスは、z9 サーバーよりも最大 62% 高速で、次の機能も備わっています。

• パフォーマンスが 50% 向上し、使用可能容量が 70% 増加しました。新しい 4.4 GHz プロセッサは、CPU を集中的に使用するワークロードに対応し、メインフレーム上の大規模なサーバー統合をサポートするように設計されています。
• ジャストインタイムの容量と管理 - 容量プロビジョニングとワークロードマネージャー（WLM）の定義に基づいて複数のシステムを監視します。定義された条件が満たされると、z/OSはz/OSコンソールから手動でアクティブ化するための容量変更を提案したり、オペレーターの介入なしにシステムが自動的に一時容量を追加または削除したりできます。^[34]

このファミリーの具体的なモデルは次のとおりです:

• z10 ビジネスクラス (2098 シリーズ)、2008 年 10 月 21 日に導入
• z10 エンタープライズ クラス (2097 シリーズ)、2008 年 2 月 26 日に導入

2005 年 7 月、IBM は IBM System z9 Enterprise Class (z9 EC) サーバーと IBM System z9 Business Class (z9 BC) サーバーからなる新しいサーバー ファミリーであるSystem z9ファミリーを発表しました。System z9 サーバーは、次の機能を提供しました。

• エンタープライズ クラス サーバーでは、サーバーに搭載されている汎用プロセッサー (CP) の容量をカスタマイズおよびサイズ設定する際の柔軟性が向上しました。z9 EC サーバーは、8 個以下の汎用プロセッサーで実行する場合、4 つの異なるサブ容量設定を提供しました。
• zIIPエンジン。zIIP は、プログラムが z/OS と連携して、サービス要求ブロック(SRB) ディスパッチ作業のすべてまたは一部をzIIP に向け、汎用プロセッサーの容量を解放して、サーバー上で実行されている他のワークロードで使用できるようにするように設計されています。
• MIDAW。修正間接データ アドレス ワード (MIDAW) 機能は、チャネル プログラムを構築するための代替機能を提供します。これは、チャネル使用率の向上、チャネル オーバーヘッドの削減、および I/O 応答時間の改善を支援することで、拡張形式のデータセット (DB2 および VSAM を含む) を使用するネイティブ FICON アプリケーションのパフォーマンスを向上させるように設計されています。
• クリア キー暗号化をサポートする CP Assist for Cryptographic Functions (CPACF) は、すべての CP および IFL プロセッサに搭載されています。CPACF は System z9 プロセッサ用に拡張され、 128 ビット キーのAdvanced Encryption Standard (AES)、Secure Hash Algorithm-256 (SHA-256) のサポートが追加されました。CPACF は DES、Triple DES、および SHA-1 を提供します。

このファミリーの具体的なモデルは次のとおりです:

• z9 ビジネス クラス (2096 シリーズ)、z890 の後継モデル、最小の z990 モデル (2006)
• z9 Enterprise Class (2094 シリーズ) は、2005 年に z9-109 として導入され、新しいSystem z9ラインの始まりとなりました。

2000 年 10 月 3 日に発表され、12 月 18 日に発売されたeServer zSeries 900 (略してz900 ) は、 S/360 アーキテクチャの64 ビット z/Architecture拡張機能を搭載した最初の製品であり、 1964 年以来の 31 ビットおよび 24 ビットのアドレス指定プログラムのサポートも維持しています。

システムの12個または20個のBlue Flame ^[35]プロセッサ（最大16個を中央プロセッサとして使用）は、101層のガラスセラミックと4226個のI/Oピンを備えたマルチチップモジュールに収められています。各プロセッサは、177 mm ²に4700万個のトランジスタを備えています。先行するS/390 G6と比較すると、Blue FlameのL1キャッシュは256+256 KB I+Dに分割されて2倍になり、L2キャッシュは32 MBに2倍になっています。周辺I/O帯域幅は3倍の24 GB/秒になり、メインメモリの帯域幅は70 GB/秒、レイテンシは150 ns、容量は最大64 GBです。^[36] 7段パイプラインを特徴とするBlue Flameは、当初180nmバルクプロセスで769MHzを達成し、 2002年5月にシリコン・オン・インシュレータに変更されたことで917MHzに達し、消費電力は38ワットになりました。^{[37] [38]}

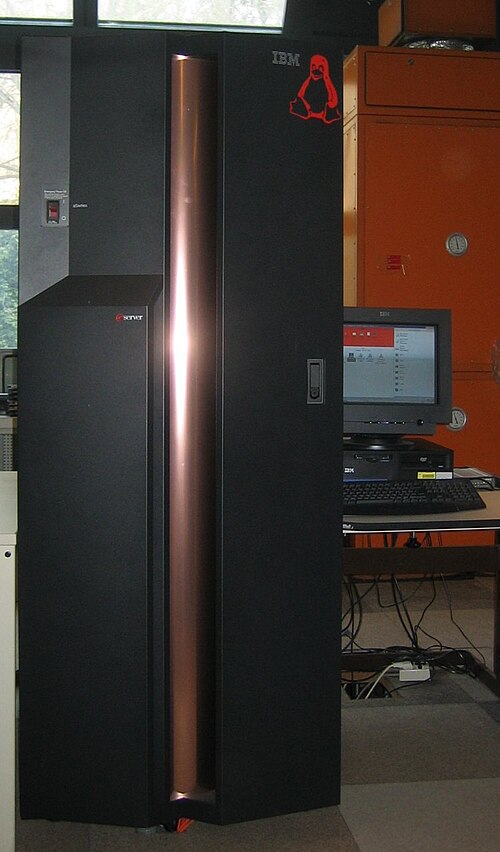

2002年にIBMはz800を発売した。これは625MHzのクロック速度のBlue Flameを5基搭載したローエンドのメインフレームで、そのうち最大4基は中央処理装置として機能し、すべて8MBのL2キャッシュを共有している。I/O帯域幅は6GB/秒、メモリ容量は最大32GBである。^[39]

ミッドレンジとハイエンド向けに完全に再設計されたz990メインフレームは、それぞれ2003年6月と10月に発売されました。 ^[40] IBM初のスーパースカラ CMOSメインフレームプロセッサを搭載したデュアルコアチップは、266 mm ²に1億2100万個のトランジスタを搭載し、130 nmプロセスで製造され、z990では1.2GHzで55ワットを消費しました。^{[41]各コアには、}データ暗号化標準とSHA-1をサポートする暗号化コプロセッサが含まれていました。^{[42] [41]}

z990 には最大 48 個のコアがあり、そのうち最大 32 個が中央処理装置として有効化されていました。この増加に対応するため、z990 は非均一メモリ アクセスを備えた最初の IBM メインフレームとなり、プロセッサとメモリは最大 4 つの「ブック」モジュールにグループ化され、各ブックには 32 MB の L2 キャッシュも含まれていました。^{[43]また、投機的}メモリの曖昧性解消が可能になった最初のメインフレームでもありました。^[41]最大 I/O 帯域幅とメモリ容量は、それぞれ 96 GB/秒と 256 GB に 4 倍になり、 4 倍の論理チャネル サブシステム(LCSS)の導入によりI/O チャネルの数も増加しました。OS の各インスタンスは 1 つの LCSS にしかアクセスできないため、OS あたり 256 チャネルという制限が維持されます。^[44]論理パーティションの数は30 に倍増し、Parallel Sysplexの最大距離は 100 km に増加しました。単一のOSがz990を完全に活用するには時間がかかり、z/OSとz/VMは2004年9月に24プロセッサのサポートを獲得し、z/OSでは2005年6月、z/VMでは2007年6月に32プロセッサのサポートを獲得しただけだった。^{[45] [46]}

2004年5月、z800の後継としてz890が登場した。メモリ容量とコア数はz800から変更されていないが、プロセッサは1.0GHzのクロック以外はz990と同じであった。L2キャッシュのサイズは32MBで、I/Oサブシステムは2つのLCSSと16GB/sの帯域幅をサポートした。^[39]

2004 年、 IBM は、 Javaおよび XML処理専用の z Application Assist Processor を追加することで、従来のメインフレーム OS ( z/OS 、 z/VM 、 z/VSE 、および z/TPF ) の実行が許可されていない低コストの制限付きプロセッサー (2000 年に IFL の形で初めて導入され、Linux on IBM Zでのみ使用)の概念を拡張しました。IFL と zAAP は物理的には中央処理装置と同じですが、IBM はそれらの使用に対してより低い料金を請求します。2006 年には、別の制限付きプロセッサー タイプであるz Integrated Information ProcessorがSystem z9に追加されました。

IBM zSeries システムは、アウトオブオーダーCISCベースのzArchitectureマルチコア プロセッサであるz/Architectureチップをベースとしていました。zEC12 の特定のモデルで使用可能なコアの最大数は、モデル名で示されます。たとえば、H20 には、顧客が直接使用するために注文可能なコアが最大 20 個あり、さらにスペアと特殊な I/O プロセッサ コア タイプであるシステム アシスト プロセッサがあります。各コアは、中央プロセッサ(CP)、Integrated Facility for Linux (IFL) プロセッサ、z Application Assist Processor (zAAP)、z10 Integrated Information Processor (zIIP)、Internal Coupling Facility (ICF) プロセッサ、または追加のシステム アシスト プロセッサ (SAP) として特徴付けられます。

プロセッサブックはIBMメインフレームのモジュラーカードで、プロセッサ、メモリ、I/O接続が含まれています。^{[47] [48]} z196モデルでは、各プロセッサブックにマルチチップモジュールが溶接されています。^[49]

現代のIBM Zメインフレームの典型的な発注プロセスは、サービスの購入^[50]またはリース^[51 ]のように見えます。メインフレームは、システムワークロードのレンタルを伴うプログラム/ハードウェア複合体であり、（ほとんどの場合）追加のシステム機能は追加料金を支払うことでロック解除されます。

z15、z14、z13、zEC12、zBC12、z114、z196は、IBMオペレーティング・システム（z/OS、z/VM、z/VSE、z/TPF）をサポートしています。その他のオペレーティング・システムには、 Red Hat Enterprise Linux 6やSUSE Linux Enterprise Server 11などのLinux on IBM Zがあります。^[52] 2011年11月、IBMは、 IBMのzEnterprise BladeCenter Extension（zBX）に接続するx86プロセッサー・ベースのブレードを介してMicrosoft Windows Server 2008のサポートを導入しました。zBXは、IBM WebSphere DataPower Integrated Appliance XI50 for zEnterprise（DataPower XI50z）もサポートしています。

zEnterprise System は、オプションのzEnterprise BladeCenter Extension (zBX) をサポートしています。このアドオン インフラストラクチャは、冗長トップ オブ ラック スイッチ、冗長電源、追加のブロワー、およびIBM BladeCenterシャーシをサポートしています。このアドオン シャーシにより、POWER7およびx86 ブレード サーバーをメインフレームに統合して管理できます。^[53] Hoplon Infotainment のゲームフレームのインストールは、ハイブリッド メインフレームの例です。

zBXは最大112のブレードモジュールをサポートします。^[54] zBXとSystem Zサーバーは冗長化された安全な10ギガビットイーサネット接続で接続され、プライベートデータネットワークを提供します。管理用の1ギガビットイーサネット接続もあります。

zEnterprise Unified Resource Manager (zManager) を使用すると、サポートされている zBX プラットフォームを単一の管理システムに仮想化できます。また、システム内の特定のワークロードの優先順位付けも可能になります。Resource Manager は、さまざまなプラットフォームを監視してボトルネックや障害の兆候を検出し、システム全体を修正して回復させ、指定されたサービス品質レベルを維持できます。^[55]

zEC12とz196は外部液体冷却をサポートしています。顧客はメインフレームを水冷式熱交換器付きで購入することもできます。^[56]

購入した各 PU (プロセッサ ユニット) は、さまざまなタイプのいずれかとして特徴付けられます。

• CP : 中央プロセッサ。標準プロセッサ。サポートされているすべてのオペレーティング システムおよびユーザー アプリケーションで使用できます。
• IFL : Linux 用統合機構。Linux によって利用され、Linux をサポートする z/VM 処理に使用されます。IFL上で z/VM または Linux 以外のオペレーティング システムをIPL することはできません。
• zAAP :アプリケーション アシスト プロセッサー。IBM JVM および XML システム サービス機能を含む指定されたワークロードに対して z/OS で利用されます。
• zIIP :統合情報プロセッサー。z/OS で指定されたワークロードに利用されます。これには、さまざまな XML システム サービス、IPSec オフロード、IBM DB2 DRDA の特定の部分、スター スキーマ、大規模メッセージ用の IBM HiperSockets、および財務報告用の IBM GBS スケーラブル アーキテクチャが含まれます。
• ICF :内部カップリング ファシリティー。z/OS クラスタリングに使用され、カップリング ファシリティー制御コード (CFCC) のみを実行します。
• SAP :システムアシストプロセッサ; I/O 操作をオフロードして管理します。
• IFP : 統合ファームウェア プロセッサ。zEC12 および zBC12 の新世代PCIeアダプタを管理するために予約されています。
• スペア: プロセッサ (CP、IFL、zAAP、zIIP、ICF、SAP、または IFP) の障害発生時にフェイルオーバーを提供するために専用に予約されています。

また、zAAP が有効になっていない場合でも、zIIP で zAAP 対応ワークロードを実行できます。IBM は、zAAP および zIIP プロセッサーにディスパッチされる作業に対してソフトウェア料金を課しません。

IFL、zAAP、zIIP、ICF、SAP、または IFP を追加しても、システム容量設定やMSU定格は変更されません。変更されるのは CP のみです。
