地下採掘では、坑道内の運搬手段を上下させるためにホイストまたはワインダー[ 1]が使用されます。現代のホイストは通常、電気モーターを使用して駆動されます。歴史的には、ウォード・レナード制御機械を使用した直流駆動装置、後に半導体コンバータ（サイリスタ）が使用されましたが、現代の大型ホイストは、可変周波数制御の交流駆動装置を使用しています。[1]鉱業用途で使用されるホイストには、主に3つのタイプがあります。
ドラムホイスト
ドラムホイストは、北米、南アフリカ、南米で最も一般的なタイプのホイストです。ドラムホイストを使用する場合、輸送手段を持ち上げると、ホイストケーブルがドラムに巻き付けられます。シングルドラムホイストは小規模な用途に使用できますが、ダブルドラムホイストを使用すると、2つの輸送手段をバランスよく巻き上げることができます（つまり、1つのスキップを持ち上げながら、2つ目のスキップを下ろすなど）。[1]ドラムホイストはホイスト室内のコンクリートスラブに取り付けられ、ホイストロープはドラムからヘッドフレーム の上部まで上がり、シーブホイールを越えて、輸送手段（ケージまたはスキップ）に接続する場所まで伸びています。
利点
ドラムホイストは、運搬ケーブルがドラムに固定されているため、摩擦ホイストよりも日常的なメンテナンスが少なくて済み、ダウンタイムも少なく、メンテナンス体制もそれほど複雑ではありません。ドラムホイストは、シャフトの底が浸水しても運転を継続でき、積載ポケットの下のシャフトの深さをそれほど必要としません。摩擦ホイストでは浸水によりテールロープなどが覆われることがあります。ドラムホイストにはテールロープがないため、このホイストシステムは、搬送物の下での吊り下げに適しています。 [2]
デメリット
ドラムホイストは、ホイストを完全に上げた状態ではすべての運搬ケーブルをドラム上に収容する必要があるため、同じ用途で摩擦ホイストよりも多くのスペースを必要とします。ドラムホイストは電力需要の急激な変動を必要とするため、主電力網から電力が供給されるのではなく現場で発電される場合、問題が発生する可能性があります。[2]
摩擦ホイスト
摩擦式（またはコーペ式）[3]ホイストは、ヨーロッパ、アジア、オーストラリアで使用されている最も一般的なタイプのホイストです。[1] 摩擦式ホイストは、1877年にフレデリック・コーペによって発明されました。[4] 摩擦式ホイストは、坑道の上の地上、またはヘッドフレームの上部に設置されます。摩擦式ホイストは、テールロープとカウンターウェイトを使用し、牽引ロープはホイールに固定されておらず、ホイールの周りを回っています。テールロープとウェイトにより、モーターが運搬ロープとホイストロープの重量を克服する必要性が相殺され、ホイストモーターに必要な馬力が最大30％削減されますが、全体的な消費電力は同じままです。摩擦式ホイストは、ドラムホイストとは異なり、複数のロープを使用できるため、通常は複数のロープを使用してより大きな積載量を実現できますが、より大きな安全係数が必要になるため、非常に深い坑道には実用的ではありません。[3]
利点
新しい摩擦ホイストは新しいドラムホイストよりも安価で、製造競争が激しいため納品までのリードタイムが短くなる可能性があります。マルチロープ摩擦ホイストはドラムホイストよりも大きな揚重能力を備えています。摩擦ホイストは同じサービスのドラムホイストよりも直径が小さいため、ドラムホイストよりも出荷と設置が簡単です。[2]
デメリット
バランス型摩擦ホイストは、シャフト内の異なる地平線にある複数の積載ポケットからの巻き上げには適しておらず、一般的に深いシャフトには適していません。シャフトの底が浸水し、水がテールロープに達すると、摩擦ホイストは通常の速度で動作できません。[2]
ブレアマルチロープホイスト
ブレアマルチロープホイストはダブルドラムホイストのバリエーションです。第2ドラムケーブルが主荷重のバランスをとるために使用されるため、非常に深いシャフトで使用されます。[1]
ホイストの例
- ホイストの例
-
シングルドラムホイスト -

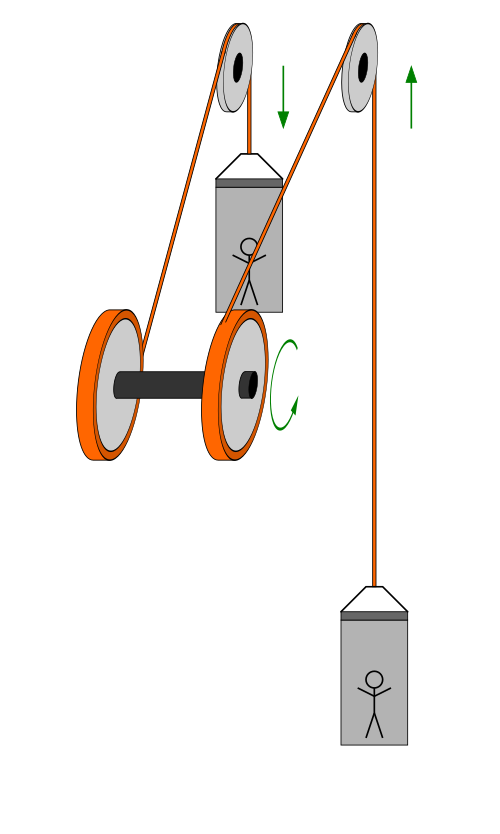

ダブルドラムホイスト -

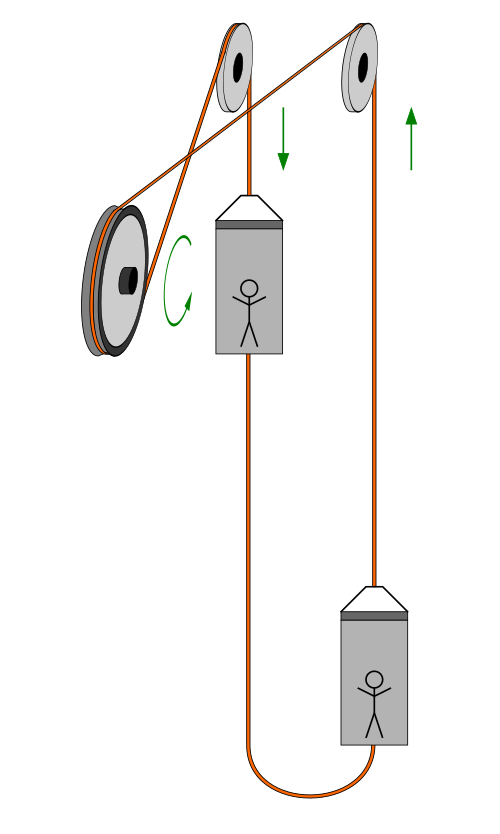

摩擦式（コーペ式）ホイスト -
ブレアマルチロープホイスト -
円錐ドラム -
スパイラルドラム
参照
無料辞書『ウィクショナリー』でhoistroomを調べてください。
脚注
- ^ abcde デ・ラ・ヴェルニュ、ジャック（2003）。ハードロックマイナーズハンドブック。テンピ/ノースベイ：マッキントッシュエンジニアリング。pp. 114–124。ISBN 0-9687006-1-6. 2017年5月4日時点のオリジナルよりアーカイブ。2008年10月29日閲覧。
- ^ abcd デ・ラ・ヴェルニュ、ジャック（2003）。ハードロックマイナーズハンドブック。テンピ/ノースベイ：マッキントッシュエンジニアリング。pp. 64–65。ISBN 0-9687006-1-6. 2017年5月4日時点のオリジナルよりアーカイブ。2008年10月29日閲覧。
- ^ ab デ・ラ・ヴェルニュ、ジャック (2003)。ハードロック鉱山労働者ハンドブック。テンピ/ノースベイ：マッキントッシュエンジニアリング。pp. 125–134。ISBN 0-9687006-1-6. 2017年5月4日時点のオリジナルよりアーカイブ。2008年10月29日閲覧。
- ^ Hartman, Howard L. (1992). 「17」. SME 鉱山工学ハンドブック. 第 2 巻. p. 1648. ISBN 0-87335-100-2. 2010年4月10日閲覧。
