ジャイロジェット

ジャイロジェット

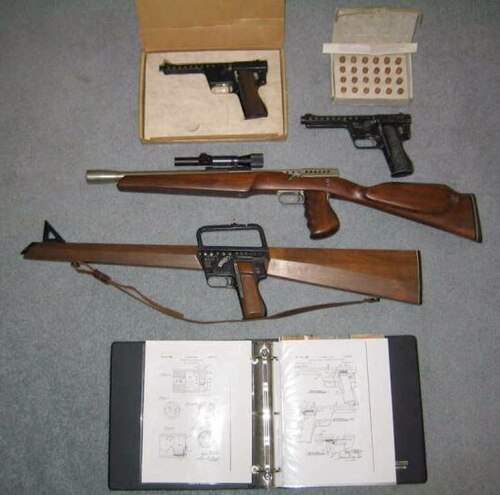

国立銃器博物館のジャイロジェットカービン銃とライフル銃
タイプ	小火器（ロケットランチャー）
原産地	アメリカ合衆国
サービス履歴
戦争	ベトナム戦争
生産履歴
デザイナー	ロバート・メインハート アート・ビール
メーカー	MBアソシエイツ
バリエーション	バリエーションを見る
仕様
質量	0.88 ポンド (0.40 kg)
長さ	10.88インチ（27.6 cm）
バレルの 長さ	5インチ（13cm）
カートリッジ	マークI：13mmロケット マークII：12mmロケット
口径	マークI: .51口径 マークII: .49口径
アクション	ブローバック
発射速度	60回転 セレクトファイア（アサルトライフルバリエーション）
銃口速度	非常に低いが、軌道上で約1250 fpsまで増加する
有効射程距離	55ヤード（50メートル）
給餌システム	6発装填ボックスマガジン（主なバリエーション）
観光スポット	アイアンサイト

ジャイロジェットは、1960年代に開発されたユニークな銃器のファミリーで、発射体をジャイロスコープで安定させる方法にちなんで名付けられました。不活性弾丸の代わりに、ジャイロジェットはマイクロジェットと呼ばれる小さなロケットを発射します。マイクロジェットは反動が少なく、燃焼ガスの圧力に耐えるための重い銃身や薬室を必要としません。銃口から発射される速度は非常に低かったが、30フィート（9.1メートル）の高さで約1,250フィート/秒（380メートル/秒）に増加しました。その結果、非常に軽量で持ち運び可能な武器が生まれました。^[1]

生産終了から長い時間が経ちましたが、現在ではコレクターの間で人気のアイテムとなっており、最も一般的なモデルでも価格は1,000ドルを超えています。発砲されることは少なく、弾薬も不足しており、1発あたり200ドル以上かかることもあります。^[2]

ロバート・メインハートとアート・ビールは、ビールの徹甲ロケット弾を開発するために、MBアソシエイツ（MBA）を設立するために協力しました。当初は.51口径で開発されましたが、この弾薬は、.49口径と6mmから20mmまでの口径を持つ自己完結型の自走ロケットでした。

ジャイロジェット兵器のファミリーが設計され、ピストル、カービン銃、ライフル銃の他、小隊レベルの軽機関銃やランスジェットとして知られるニードルガンも提案されたが、 ^[3]ピストルとカービン銃のみが製造された。宇宙時代を彷彿とさせる外観のカービン銃と、取り外し可能なグリップ挿入式マガジンを備えたアサルトライフルの派生型は、アメリカ陸軍によってテストされ、問題があることが判明した。1つの問題は、通気口から燃料に湿った空気が入り込み、燃焼の信頼性が大幅に低下することだった。ポート自体もかなり簡単に汚れることがあったが、これはマガジンやポートを密閉することで解決できると示唆された。

試験されたジャイロジェットのバージョンは、不正確で扱いにくく、装填が遅く、信頼性に欠けていました。故障率はせいぜい 1% と推​​定されていますが、使用者はもっと悪い数字を挙げており、最初は不発だった弾丸が後に発射されるケースが多くありました。これらの欠点は時間が経てば克服できたかもしれませんが、この技術は従来の小火器に比べて十分な利点を提供できず、生き残ることができませんでした。

オリジナルの設計者ロバート・メインハートは、1962年より前に、カリフォルニア州プレザントンの友人ニック・ミンチャキエヴィッチの協力を得て、弾丸や弾薬を安定させようとした。ミンチャキエヴィッチは、後方点火が危険すぎると判明した後、最初に格納式フィンを開発した。しかし、格納式フィンは高価すぎることが判明し、製造時に高度な機械加工が必要となった。格納式フィンを備えた実験的な2つの口径は、6mmと13mmであった。^[4]

政府からの大型契約の可能性があったため解決策を急いでいたミンチャキエヴィッチは、ライフル銃と同じように、発射体や弾薬が前進しながら回転し、ジャイロスコープのように発射体を安定させる斜めの通気口を発明した。この方法は、ジャイロジェット用のすべてのメインハルト口径に使用された。ミンチャキエヴィッチはメインハルトに対し、プロジェクトを急ぐと拳銃が粗雑で信頼性の低いものになるだけだと警告した。

ミンチャキエヴィッチはリバモア航空宇宙プラスチック研究所で無償で働き、正確な弾丸を完成させ、ジャイロジェットをコルト ピースメーカーよりも有名にするためにさらに 6 か月を要求した。メインハートと空軍は、ベトナム戦争で現在の兵器と技術が求められていたため、この要求を断った。ミンチャキエヴィッチは、スタートレックでこのピストルを使用するためにジーン ロッデンベリーの協力を得るというマーケティング戦略さえ試みた。ロッデンベリーはジャイロジェットを気に入っていたが、20 世紀でどれほど進歩的であったとしても、単にロケット弾を発射するピストルではなく、「光線銃」を望んでいた。^[5]

従来の銃とロケットの本質的な違いは、従来の銃の発射体は銃身内で最高速度に達し、その後軌道に沿って減速するのに対し、ロケットは燃料が燃焼する限り加速し続け、その後は動力のない弾丸のように飛行を続けるという点である。弾丸は銃口で最大の運動エネルギーを持つが、ロケットは燃料が消費された直後に最大の運動エネルギーを持つ。ジャイロジェット ロケットの燃焼時間は、バスルーム リーダーズ インスティテュートの本 [6] では 1/10 秒、"The 'DeathWind' Project" では 0.12 秒と報告されて^いる。 [ 7 ^]

銃器のライフル銃身は高精度で製造され、極めて高い圧力に耐えられるものでなければなりません。使用中にかなりの摩耗が発生します。ジャイロジェット ロケットは、強度がそれほど高くない、単純な直線状の滑らかな壁の管を通して発射されます。

発射体を回転させることにより、精度が高まります。これは、銃身の螺旋状のライフリング溝に弾丸を押し当てることによって実現されます。ロケットには、この方法で安定させるのに十分な初期エネルギーがありません。ジャイロジェットのスピン安定化は、ライフリングされた銃身に発射体を押し込むのではなく、4 つの小さなロケット ポートを傾けることによって実現されました。銃身内で放出された燃焼ガスは、銃身の通気孔から排出されました。スピン安定化は、発射管を向ける精度と、発射体の方向が銃身によって制限される精度によって、照準技術としての精度が制限されます。この技術では、射手がターゲットに視線を向けている必要があります。

ロケットは低エネルギー状態で砲身を離れ、約60フィート（18メートル）で燃料が尽きるまで加速し、その時点で180グレインのロケットは毎秒約1250フィート（380メートル）の速度に達し、マッハ1をわずかに上回り、一般的な.45 ACP弾の約2倍のエネルギーを持っています。^[8] テストの数値は大きく異なりますが、テスト担当者は、いくつかの弾丸からは音速の割れる音がしたが、他の弾丸からはシューという音しか出なかったと報告しており、最大速度がマッハ1をわずかに下回るものからわずかに上回るものまで変化したことを示しています。

1965年、このピストルの製造業者は、当時の一般的なピストルよりも劣る5ミル（約17MOA、または25ヤードで約4.5インチ）の精度を主張した。^[9]しかし、その後のテストでは精度が非常に悪く、その差は、後期生産ラインでの製造上の欠陥によるものと思われる。この欠陥により、排気口の1つが部分的に塞がれ、非対称の推力が生じ、弾丸が空気中でらせん状に回転した。^[10]

「ロケッティア」モデルのピストルは約1000丁製造され、そのうち数丁はベトナム戦争で使用され、ジェームズ・ボンドの小説および映画「 007は二度死ぬ」、マット・ヘルムの映画「殺人者たち」、および「The Man from UNCLE」の小説の1つ「The Monster Wheel Affair」にも登場した。コルトM1911とほぼ同じ大きさのジャイロジェットは、構造の大部分が亜鉛合金のザマックでできているため、わずか22オンス（625グラム）とかなり軽量だった。この武器は、引き金の上にあるレバーを前方にスライドさせて弾丸を銃に引き込むことでコッキングする。引き金を引くとレバーが跳ね返る。レバーが先端の弾丸に当たり、弾丸は撃針に打ち込まれる。弾丸が薬室から出ると、レバーが再び前方に押し出され、再コッキングが行われる。このピストルには着脱可能なマガジンがなかった。弾丸は開いた「ボルト」から押し下げられ、銃の上部にあるカバーを素早くスライドさせて所定の位置に保持されなければなりませんでした。素早く再装填することは不可能でした。

2003年のテストでは、加速度は一定ではなく、高い値から始まり、減少し、近距離での速度が予想ほど低くなく、計算上の20フィート/秒（6.1メートル/秒）ではなく、1フィート（30センチメートル）で約100フィート/秒（30メートル/秒）になったと主張しました。テスト担当者は、（秘密の）製造プロセスがこの効果を達成するように設計されたと示唆しました。^[8] しかし、テスト担当者が公開したデータの独立した分析により、彼らの結論は誤って計算されたことがわかりました。発射体の加速度は実際には低く始まり、弾丸の測定飛行中に継続的に増加しました。^[11]

アメリカ軍によってテストされた少数のジャイロジェットを除いて、^{[12] [13]}ほとんどのジャイロジェットは1960年代半ばから民間市場で販売されました。これらはマークIジャイロジェットで、.51口径のロケットを発射し、製造と購入にコストのかかる弾薬を使用していました。

1968年、米国銃規制法により、破壊装置という新しい法律用語が制定された。この新法では、直径0.5インチ以上の爆発物を充填した発射体を発射する武器はすべて破壊装置とみなされ、税金を支払い、ライセンスを取得する必要があった。登録手続きは数年後に変更されたが、その間にMBAは0.49口径のロケットを発射する合法的なジャイロジェットマークIIを開発した。^[10]

アメリカ陸軍がテストしたM16タイプの人間工学に基づいたアサルトライフルの派生型。^[14]この派生型はフルオート機能と取り外し可能なグリップが挿入されたマガジンを備えていた。弾薬容量を増やすために、このライフルは6mm口径の弾薬で撃たれた可能性がある。^[15]

ライフルタイプのストック、ピストルグリップ、スコープが付属しています。

外観イメージ
ハンドガンズ・オブ・ザ・ワールドのデリンジャーモデルの画像

上部バレルにジャイロジェット弾を装填できるデリンジャーピストル。

ジャイロジェットの原理はサバイバルフレアガンでの使用も検討され、同様のアイデアがグレネードランチャーでも検討された。緊急サバイバルフレアバージョン（A/P25S-5A）は、白、緑、青、赤のフレアが使用され、サバイバルキット、ベスト、前線作戦信号用の標準USAF支給品として長年使用されていた。ジャイロジェットフレアとして知られるA/P25S-5Aには7本のフレアが付属し、有効高度は1,500フィート（460メートル）以上であった。^[16]丸い先端の発射体は木々の間を跳ね返り、樹冠の枝を一掃するように設計された。

ジャイロジェットの水中銃の派生型である「ランスジェット」は、アメリカ軍での使用が検討された。^[17]計画されテストされたが採用されず、武器の不正確さから最終的に検討対象から外された。^[18]

映画版『007は二度死ぬ』では、実験的な12バレルのジャイロジェット・ペッパーボックス型ピストル^{[19] [20]}が使用される予定だったが、使用されなかった。^[21]

1967年、ベトナムに駐留していた米軍の研究・観察グループ（SOG）は、SOGの新開発品の一つである「ジャイロジェット」と呼ばれる革命的なロケットピストルを試す機会を得た。ある^{テストでは、ロケット弾が古いトラックの}ドアを突き抜け、水の入った55ガロンのドラム缶に突入し、反対側からほぼ飛び出そうとした。SOGの隊員は、土嚢の壁や木の幹を貫通してテスト射撃も行った。^[22]
