サティシュ・ダワン宇宙センター第2発射台にINSAT-3DSを搭載したGSLV-F14 | |
| 関数 | 中型リフト発射システム |
|---|---|
| メーカー | インド宇宙研究機関 |
| 原産国 | インド |
| 打ち上げコスト | 4,700万ドル[1] |
| サイズ | |
| 身長 | 49.13メートル（161.2フィート）[2] |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 質量 | 414,750 kg (914,370 ポンド) |
| ステージ | 3 |
| 容量 | |
| LEOへのペイロード | |
| 質量 | 6,000 kg (13,000 ポンド) [3] |
| SSOへのペイロード | |
| 質量 | 3,000 kg (6,600 ポンド) [3] |
| GTOへのペイロード | |
| 質量 | 2,500 kg (5,500 ポンド) [2] [4] |
| 発売履歴 | |
| 状態 |
|
| 発射場 | サティシュ・ダワン宇宙センター |
| 総打ち上げ数 | 16 + 8（予定） |
| 成功 | 10 |
| 失敗 | 4 |
| 部分的な障害 | 2 |
| 初飛行 |
|
| 最終便 |
|
| 乗客/貨物の種類 | |
| ブースター | |
| ブースターなし | 4 L40 Hs |
| 身長 | 19.7メートル（65フィート）[5] |
| 直径 | 2.1 m (6 フィート 11 インチ) |
| 推進剤質量 | 各42,700 kg（94,100ポンド） |
| 搭載 | 1 L40H ヴィカス2 |
| 最大推力 | 760 kN (170,000 lb f ) [6] |
| 総推力 | 3,040 kN (680,000 lb f ) |
| 比推力 | 262秒（2.57km/秒） |
| 燃焼時間 | 154秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第一段階[6] [5] | |
| 身長 | 20.2メートル（66フィート） |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 138,200 kg (304,700 ポンド) |
| 搭載 | S139ブースター1個 |
| 最大推力 | 4,846.9 kN (1,089,600 lb f ) |
| 比推力 | 237秒（2.32km/秒） |
| 燃焼時間 | 100秒 |
| 推進剤 | HTPB（固体） |
| 第2段階[6] [5] | |
| 身長 | 11.6メートル（38フィート） |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 39,500 kg (87,100 ポンド) |
| 搭載 | 1 GS2 ヴィカス4 |
| 最大推力 | 846.8 kN (190,400 lb f ) |
| 比推力 | 295秒（2.89km/秒） |
| 燃焼時間 | 139秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第2段階GS2（GL40）[6] [7] | |
| 身長 | 11.9メートル（39フィート） |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 42,500 kg (93,700 ポンド) |
| 搭載 | 1 GS2 ヴィカス4 |
| 最大推力 | 846.8 kN (190,400 lb f ) |
| 比推力 | 295秒（2.89km/秒） |
| 燃焼時間 | 149秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第3段[5] (GSLV Mk I) – CUS | |
| 身長 | 該当なし |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 該当なし |
| 搭載 | 1 KVD-1 |
| 最大推力 | 70 kN (16,000 lb f ) |
| 比推力 | 462秒（4.53km/秒） |
| 燃焼時間 | 該当なし |
| 推進剤 | LOX / LH 2 |
| 第3段[5] (GSLV Mk II) – CUS12 | |
| 身長 | 8.7メートル（29フィート） |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 12,800 kg (28,200 ポンド) |
| 搭載 | 1 CE-7.5 |
| 最大推力 | 75 kN (17,000 lb f ) |
| 比推力 | 454秒（4.45km/秒） |
| 燃焼時間 | 718秒 |
| 推進剤 | LOX / LH 2 |
| 第3段[7] (GSLV Mk II) – CUS15 | |
| 身長 | 9.9メートル（32フィート） |
| 直径 | 2.8 m (9 フィート 2 インチ) |
| 推進剤質量 | 15,000 kg (33,000 ポンド) |
| 搭載 | 1 CE-7.5 |
| 最大推力 | 75 kN (17,000 lb f ) |
| 比推力 | 454秒（4.45km/秒） |
| 燃焼時間 | 846秒 |
| 推進剤 | LOX / LH 2 |
.webp/500px-GSLV-F14,_INSAT-3DS_-_Launch_Vehicle_at_Second_Launch_Pad_(SLP).webp.png)
静止衛星打ち上げロケット( GSLV ) は、インド宇宙研究機関(ISRO)が運用する使い捨て打ち上げシステムの一種です。GSLV は 2001 年以来15 回の打ち上げに使用されています。
歴史
静止衛星打ち上げロケット（GSLV）プロジェクトは、インドの静止衛星打ち上げ能力を獲得することを目的として1990年に開始されました。[8] [9]
GSLVは、 S125/S139固体ロケットブースターと液体燃料のVikasエンジンという形で、極軌道衛星打ち上げロケット（PSLV）ですでに実証されている主要コンポーネントを使用しています。衛星を静止トランスファー軌道（GTO）に投入するために必要な推力のため、第3段はLOX / LH 2極低温エンジンで駆動することになりましたが、当時のインドにはそのエンジンを所有しておらず、製造する技術的専門知識もありませんでした。空気力学的特性の研究は、国立航空宇宙研究所の1.2m三音速風洞施設で行われました。 [10]
GSLV（Mk I構成）の最初の開発飛行は2001年4月18日に打ち上げられたが、ペイロードが意図した軌道パラメータに到達できなかったため失敗に終わった。2回目の開発飛行でGSAT-2衛星の打ち上げに成功した後、このロケットは運用可能と宣言された。最初の打ち上げから2014年までの最初の数年間、このロケットは7回のうち2回しか成功しなかったという波乱万丈な歴史をたどり、その結果、このロケットは「いたずらっ子」というあだ名が付けられた。[11] [12]
極低温エンジン論争
3段目は、1991年に締結された協定に基づき、エンジンの技術および設計の詳細の移転を含め、ロシアのGlavkosmos社から調達されることになっていた。 [9] 1992年5月に米国がミサイル技術管理レジーム（MTCR）に違反しているとしてこの協定に反対した後、ロシアは協定から撤退した。その結果、ISROは1994年4月に極低温上段プロジェクトを開始し、独自の極低温エンジンの開発を開始した。[13]ロシアとの新しい協定は、以前の協定に従った5段の極低温ステージと技術および設計の代わりに、技術移転なしで7段のKVD-1極低温ステージと1段の地上モックアップステージについて締結された。[14]これらのエンジンは最初の飛行に使用され、GSLV Mk Iと命名された。[15]
車両の説明
高さ49メートル（161フィート）、打ち上げ時の質量415トン（408長トン、457短トン）のGSLVは、固体、液体、極低温の3段式ロケットである。長さ7.8メートル（26フィート）、直径3.4メートル（11フィート）のペイロードフェアリングは、大気圏を上昇する際にロケットの電子機器と宇宙船を保護する。ロケットが高度約115キロメートル（71マイル）に達すると、フェアリングは廃棄される。[16] [更新が必要]
GSLV は、S バンドテレメトリとC バンドトランスポンダを使用して、機体のパフォーマンス監視、追跡、範囲の安全性/飛行の安全性、および予備的な軌道決定を可能にします。GSLV の機器ベイに収容された冗長ストラップダウン慣性航法システム/慣性誘導システムは、機体を離陸から宇宙船の投入まで誘導します。デジタル自動操縦と閉ループ誘導方式により、必要な高度操作が確実に行われ、宇宙船が指定された軌道に投入されます。
GSLV は、東の低軌道(LEO) に約 5,000 kg (11,000 lb)、または 18° の静止トランスファー軌道に 2,500 kg (5,500 lb) (Mk II バージョンの場合) を投入できます。
液体ブースター
GSLVの最初の飛行であるGSLV-D1では、L40段が使用された。GSLVのその後の飛行では、L40Hと呼ばれるストラップオンブースターに高圧エンジンが使用された。[17] GSLVは、L37.5第2段から派生した4つのL40H液体ストラップオンブースターを使用し、42.6トンのハイパーゴリック推進剤（UDMHおよびN 2 O 4）を搭載している。推進剤は、直径2.1メートル（6フィート11インチ）の2つの独立したタンクに直列に保管される。エンジンはポンプ供給され、150秒の燃焼時間で 760 kN（170,000 lb f ）の推力を発生する。
第一段階
GSLV-D1は125t（123長トン、138短トン）の固体燃料を搭載したS125段を使用し、燃焼時間は100秒でした。その後の打ち上げでは、強化燃料を搭載したS139段が使用されました。[17] S139段は直径2.8mで、公称燃焼時間は100秒です。[18] [19]
第二段階
GS2ステージはヴィカスエンジンで駆動され、直径は2.8メートル（9フィート2インチ）である。[18]
第三段階
GSLV Mark IIの第3段はインド製のCE-7.5 極低温ロケットエンジンで推進され、旧式の廃止されたMark Iはロシア製のKVD-1を使用して推進されます。液体水素（LH2 ）と液体酸素（LOX）を使用します[20]インドの極低温エンジンは液体推進システムセンターで製造されました[21] [22]エンジンのデフォルト推力は75 kN（17,000 lb f）ですが、最大推力は93.1 kN（20,900 lb f）です。GSLV-F14ミッションでは、より環境に優しい製造プロセス、より優れた断熱特性、軽量材料の使用を備えた新しい白色のC15段が導入されました。[23]
バリエーション
ロシア製の極低温段（CS）を使用するGSLVロケットはGSLV Mark Iと呼ばれ、国産の極低温上段（CUS）を使用するバージョンはGSLV Mark IIと呼ばれます。[24] [25]すべてのGSLV打ち上げは、シュリハリコタのサティシュ・ダワン宇宙センターから実施されています。
GSLV マーク I
GSLV Mark Iの最初の開発飛行では、129トン（S125）の第1段を搭載し、静止トランスファー軌道に約1500kgを打ち上げることができました。2回目の開発飛行では、S125段がS139に置き換えられました。同じ固体エンジンを使用し、推進剤の積載量は138トンでした。すべての液体エンジンのチャンバー圧力が強化され、推進剤の質量と燃焼時間が増加しました。これらの改良により、GSLVはさらに300kgのペイロードを運ぶことができました。[26] [27] GSLV Mark Iの4回目の運用飛行であるGSLV-F06では、推進剤の積載量が15トンのC15と呼ばれるより長い第3段が搭載され、直径4メートルのペイロードフェアリングも採用されました。[28] [29]
GSLVマークII
この型はインドの極低温エンジンCE-7.5を使用し、2500kgを静止トランスファー軌道に打ち上げることができる。以前のGSLV機（GSLV Mark I）はロシアの極低温エンジンを使用していた。[30]
2018年からの打ち上げに向けて、推力を6%増強したヴィカスエンジンが開発された。これは2018年3月29日にGSAT-6Aの第二段打ち上げで実証された。これは将来のミッションで4基のヴィカスエンジン第一段ブースターに使用された。[31]
直径4mのオギブペイロードフェアリングが開発され、2021年8月12日のEOS-03打ち上げで初めて展開されたが、この打ち上げは極低温上段の技術的異常により失敗に終わった。これにより、GSLV機はより大きなペイロードを搭載できるようになる。[32]
2024年10月現在、ISROはGSLV Mk IIロケットの販売を停止しています。NVSミッション、IDRSSミッション、NISARミッションなどによる8回の打ち上げが計画されています。[ 33 ]
RLV-オレックス
再使用型ロケット技術実証プログラムは、ISROによって作成されたプロトタイプのスペースプレーンコンセプトです。軌道帰還飛行実験のために、RLVはCUSによって生成されるすべての余剰エネルギーを必要としないため、上部の極低温ステージをPSLVのPS-4ステージに置き換えたGSLV mk.IIロケットの改良版が現在開発中です。[34] [35]
打ち上げ統計
2024年2月17日現在[アップデート]、GSLVファミリーのロケットは16回の打ち上げを行っており、そのうち10回は成功、4回は失敗、2回は部分的な失敗となっている。[36]すべての打ち上げは、2002年以前はスリハリコタ・レンジ（SHAR）として知られていたサティシュ・ダワン宇宙センターから行われている。
- 起動システムの状態
アクティブ
引退
- GSLV打ち上げの10年ごとの概要
ギャラリー
-

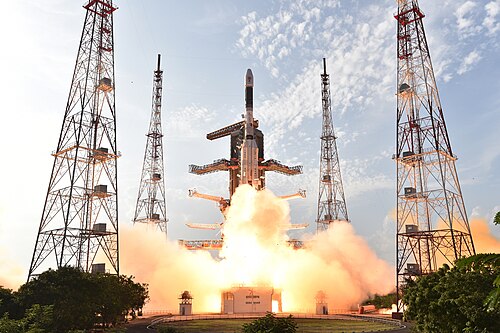

GSLV F05 離陸 -
第2発射台にあるGSLV F11ロケット。 -
GSLVの国産極低温上段CE-7.5 -
車両組立棟から出てきた、完全に統合された GSLV-F05。 -
第2発射台からのGSLV F11の打ち上げ。
-
車両組立棟内の完全に統合された GSLV-F08 の上部ビュー。
