| 福島第二原子力発電所 | |
|---|---|

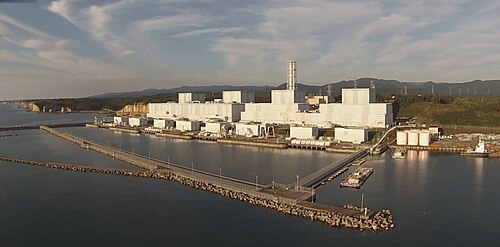

 2015年に撮影された福島第二原子力発電所 | |
| 国 | 日本 |
| 位置 | 楢葉 |
| 座標 | 北緯37°18′59″ 東経141°1′32″ / 北緯37.31639° 東経141.02556° / 37.31639; 141.02556 |
| 状態 | 廃止 |
| 建設が始まった | 1976年3月16日 |
| 委託日 | 1982年4月20日 |
| 廃止日 | 2019年9月30日 |
| 所有者 | |
| オペレーター | 東京電力 |
| 原子力発電所 | |
| 原子炉タイプ | 沸騰水型 |
| 原子炉サプライヤー | 東芝 日立 |
| 発電 | |
| ユニット運用中 | 4 × 1,100MW |
| 銘板容量 | 4,400MW |
| 容量係数 | 0% |
| 年間純生産量 | 0 GW·h |
| 外部リンク | |
| Webサイト | ホームページ |
| コモンズ | コモンズの関連メディア |
福島第二原子力発電所(福島第二原子力発電所、ふくしま第二(ⓘ ) 原始力初電所、福島第二原子力発電所、2 階) は、福島第 2原子力発電所の150 ヘクタール (370 エーカー) の敷地[1]にある原子力発電所です。福島県双葉郡楢葉町と富岡町。東京電力株式会社（TEPCO）が発電所を運営しています。
2011年の東北地方太平洋沖地震と津波の後、福島第二原子力発電所の4基の原子炉は自動的に停止した。[2]約12km北にある姉妹発電所の福島第一原子力発電所が大きな被害を受けた一方で、福島第二原子力発電所は2日以内に制御下に置き、冷温停止状態に達した。 [3] それ以来、同発電所は稼働しておらず、2019年7月に廃炉が決定された。[4]
説明
福島第二原子力発電所の原子炉はすべてBWR-5型[5]で、各原子炉の出力は1,100MW（正味出力：各1,067MW）である。[6]
1号機と3号機の原子炉は東芝が、2号機と4号機は日立が供給した。1号機から3号機は鹿島が、4号機は清水建設と竹中建設が建設した。[6]
電気接続
福島第二原子力発電所は富岡線で新福島変電所まで接続されており、電力網の残りの部分とつながっている。[9]
イベント
1989年の事件
1989年1月、3号機の原子炉冷却ポンプの1つにあるインペラブレードが溶接部で破損し、大量の金属片が一次ループ全体に流れ出しました。その結果、原子炉はかなりの期間停止しました。[10]
2011年の地震と津波
2011年3月11日の東北地方太平洋沖地震では、原発敷地内の最大水平加速度が0.21 g（2.10 m/s 2）～0.28（2.77 m/s 2 ）となり、設計基準を大きく下回った。 [11] [12] 設計基準事故は地震で0.42 g（4.15 m/s 2）～0.52 g（5.12 m/s 2）で、津波では5.2 mであった。[11]地震後すぐに 4基すべてが自動停止（スクラム）され、[2]ディーゼルエンジンが原子炉冷却に動力を与えた。[13] 作業員1人が排気筒のクレーン操作卓に閉じ込められ、地震による負傷で死亡した。[14] [15] [16] [17] [18]
地震に続いて原発を浸水させた津波の高さは、当初東京電力によって14メートルと推定されたが、これは設計上の高さの2倍以上であった。[ 11 ] 他の情報源によると、福島第二原発の津波の高さは9メートル、福島第一原発は13メートルの津波に襲われた。津波により、原子炉を冷却するために使用される原発の海水ポンプが故障した。原発の4基の原子炉のうち、3基がメルトダウンの危機に瀕していた。[19] 外部の高電圧電源ライン1本はまだ機能しており、中央制御室の原発職員は原子炉内部の温度と水位のデータを監視することができた。原発の2,000人の従業員が原子炉を安定させるために働いた。一部の従業員は、放射性廃棄物処理棟から敷地内の他の場所まで、それぞれ1トンを超える200メートルのケーブルを使用して、9キロメートルを超えるケーブルを接続した。
4基すべての蒸気駆動式原子炉隔離時冷却システム（RCIC）が起動し、水位を維持するために必要に応じて稼働した。同時に、運転員は安全逃し弁システムを利用して、圧力抑制プールに熱を放出することで原子炉圧力が高くなりすぎないようにした。[13] 3号機では、1台の海水ポンプが稼働し続け、残留熱除去システム（RHR）が圧力抑制プールを冷却するために起動し、その後、3月12日に原子炉を冷温停止状態にした。1、2、4号機では熱除去が利用できなかったため、圧力抑制プールが加熱し始め、3月12日、1、2、4号機のプールの水温は、日本時間05:30から06:10の間に100℃に達し、[20] [21] [22]原子炉とドライウェルから圧力を除去することができなくなった。[13]
運転員は各ユニットに代替注入ラインも準備する必要があった。RCIC は、原子炉内にタービンを駆動するのに十分な圧力と蒸気がある間のみ無期限に稼働できるからである。原子炉圧力が一定レベル以下に低下すると、RCIC は自動的に停止する。通常の電動式緊急炉心冷却システム(ECCS) は、最終的なヒートシンクの喪失と一部の電気インフラの損傷により、ほとんど使用できなかった。運転員はこれに備えて、補給水復水(MUWC) システムと呼ばれる非緊急システムを使用して代替注入ラインを設定し、水位を維持した。これは、東京電力がすべての原子力発電所に導入している事故緩和策である。[要出典] このシステムは、水位を維持するために必要に応じて、3 号機を含む 4 号機すべてで起動および停止された。各ユニットの RCIC は、その後、原子炉圧力の低下により停止した。[いつ? ] [要出典]ドライウェルの圧力が高くなりすぎないように、原子炉に加えてサプレッションプールとドライウェルを冷却するために、 MUWC と補給水浄化・濾過(MUPF) システムも使用されました。その後、運転員はユニット 4 の ECCS の高圧炉心スプレー部分を復旧し、ユニット 4 の緊急注水を MUWC システムから HPCS に切り替えました。
緊急注水により3つの炉心内の水位は維持されていたが、サプレッションプールの冷却不足により格納容器内の圧力は上昇し続け、運転員は格納容器のベントを準備し、熱除去の復旧を緊急に進めた。[説明が必要] ドライウェル圧力が最も高かった1号機が優先された。[23]
コールドシャットダウン
3月13日、1号機、2号機、4号機のポンプ室のサービス海水システムポンプが修理され、最終的なヒートシンクが復旧した。これにより、通常のECCSと熱除去システムが動作可能な状態に復旧し、冷却はECCSの残留熱除去システム（RHR）部分に切り替えられた。RHRシステムは最初に作動して、サプレッションプール（トーラス）とドライウェルを動作可能な状態まで冷却し、必要に応じて低圧冷却材注入（LPCI）モードを使用して原子炉に注水が行われた。サプレッションプールが100℃未満に冷却されると、RHRは停止冷却モードに切り替えられ、原子炉を冷温停止状態にした。[20]
緊急停止（スクラム）から約34時間後、2号機では冷却材温度が100℃未満（冷温停止）に達した。[20] 1号機と3号機は3月14日1時24分と3時52分に、4号機は3月15日7時に冷温停止に達した。 [24] 3月15日までに、福島第二原子力発電所の4基すべての原子炉が冷温停止に達したが、危険な状態には至らなかった。[25]
1号機、2号機、4号機の冷却水の喪失は、3月18日時点で日本当局により国際原子力事象評価尺度（IEEJ：International Nuclear Event Scale ）のレベル3（重大事故）に分類された。[26] [27] [28]
当局は3月12日に原発からの圧力を解放する準備を整えたが[29] [30] 、圧力を解放する必要はなかった。[20] [31] 原発から3キロ（1.9マイル）以内の住民に避難命令が出され、[32]その後10キロ（6.2マイル）に拡大された。[14] [33] NOTAM によると、原発の周囲10キロ（6.2マイル）の航空交通が制限された。[34] これらの区域は、その後、3月12日と15日にそれぞれ福島第一原発の周囲20キロの避難区域と30キロの飛行禁止区域に置き換えられた。[35]
2011年6月時点で[アップデート]、津波による海水7,000トンが原発内に残っていた。原発は、水を貯めているタンクや構造物が腐食し始めたため、そのすべてを海に戻す計画を立てていた。約3,000トンの水に放射性物質が含まれていることが判明し、日本の水産庁は、その水を海に戻す許可を拒否した。[36]
復元
2011年12月26日、首相は福島第二原子力発電所の原子力緊急事態宣言を正式に解除し、事故は正式に終息した。2012年2月8日、同発電所は2011年の東北地方太平洋沖地震と津波以来初めて報道機関に公開された。
第二原発の避難者に対する避難指示は2012年8月に部分的に解除された。楢葉町の7200人など一部の住民は日中のみ帰還が許可されたが、他の住民は立ち入り禁止となった。その地域は深刻な汚染には至っておらず、防護服なしで訪れても安全だった。[37] 2015年に楢葉町の避難指示は全面的に解除され、住民は帰還し復興作業を開始できるようになった。楢葉町は、この地域のいくつかの町の中で避難指示が解除された最初の町である。
2016年の地震
2016年11月22日火曜日、マグニチュード6.9の地震が福島県浪江町の東南東37km 、震源の深さ11.3kmで発生した。最大震度はVII （非常に強い）であった。[38] 14人が負傷し、1,900戸以上が一時停電した。[39]津波の高さは3m（9.8フィート）の可能性があると警報が発令されたが、[40] NHKは福島県いわき市小名浜港で60cm（24インチ）の波を報じ、福島県相馬市では90cm（35インチ）の波が襲い、マグニチュード6.9の地震の後、高さ1m（3フィート3インチ）の別の波が福島第一原子力発電所を襲った。[41]菅義偉官房長官は、福島第二原子力発電所3号機の使用済み燃料プールの冷却システムが地震の影響で停止したと述べた。その後、東京電力は、使用済み燃料プールの冷却システムが停止してからわずか100分後に再起動したと報告した。[40] [41] [42] [43]
廃止
2019年7月31日、東京電力の取締役会は地元の要請に応えて、同発電所の廃炉を決定した。廃炉作業は完了までに40年以上かかると予想されており、使用済み核燃料を使用済み燃料プールから敷地内の乾式貯蔵容器に移すことも含まれる。[4]
