断片化（武器）

破砕とは、対人兵器、爆弾、樽爆弾、地雷、IED、大砲、迫撃砲、戦車砲、機関砲の砲弾、ロケット、ミサイル、手榴弾などのケース、弾丸、またはその他の構成部品が、爆発性充填剤の爆発によって分散および/または粉砕されるプロセスです。

これらの破片の正しい用語は「破片」（「破片」または「破片」というニックネーム）です。^[1]成形された破片はさまざまな形（球、立方体、棒など）とサイズがあり、通常は高性能爆薬（HE）充填物が爆発するまで、何らかのマトリックスまたは本体内にしっかりと保持されます。どちらの方法でも生成された高速の破片が、爆発によって引き起こされる熱や過圧ではなく、これらの兵器の主な致死メカニズムです。ただし、攻撃用手榴弾は破片マトリックスなしで作られることがよくあります。^[要出典]

ケースの破片は、特に非軍事メディアでは誤って「榴散弾^{」と呼ばれることが多い。 [1]}^[2]^[3]

歴史

爆弾の破片化は14世紀にまで遡り、明代の文献『火龍経』にも登場する。破片化爆弾には鉄の弾丸と磁器の破片が詰められていた。爆弾が爆発すると、破片が皮膚を突き刺し、敵兵の目をくらませる可能性がある。^[4]

この爆弾を作るには、桐油、陰秀、サラモニア、チンチー、ネギ汁を用意し、それらを加熱して、大量の鉄の粒と割れた磁器の破片をコーティングします。次に、（火薬の芯とともに）鋳鉄のケースに詰めて破片爆弾を作ります。破裂すると、破片が砕けて、（敵兵の）皮膚を傷つけ、骨を折り、目を盲目にします。
— Huolongjing、第 1 部第 2 章^[4]

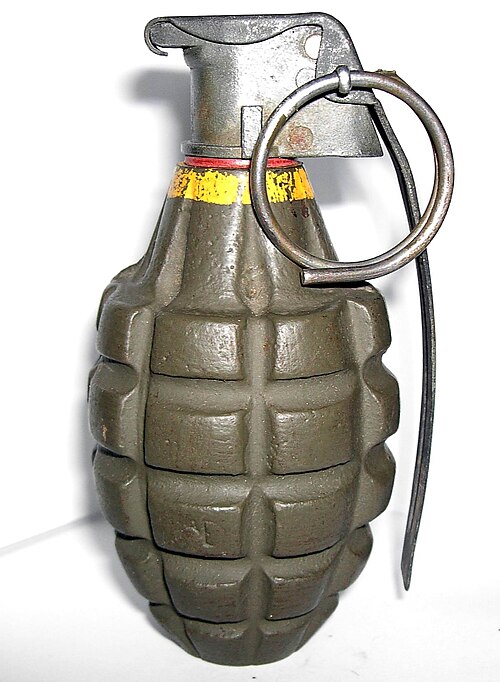

現代の破片手榴弾は20世紀に開発された。1915年にイギリス軍が初めて採用したミルズ爆弾は、第一次世界大戦で使用された初期の破片手榴弾である。Mk2手榴弾は、ミルズ爆弾をベースにアメリカ軍が採用した破片手榴弾で、第二次世界大戦中に使用された。^[5]

破片弾と榴散弾の違い

「榴散弾」という用語は、技術的観点からは誤っているものの、一般的には爆発性兵器によって生成された破片を指すために使用されています。しかし、英国王立砲兵隊のヘンリー・シュラプネル少将にちなんで名付けられた榴散弾は、現代の高性能爆薬砲弾よりも古く、まったく異なるプロセスで作動します。^[2]

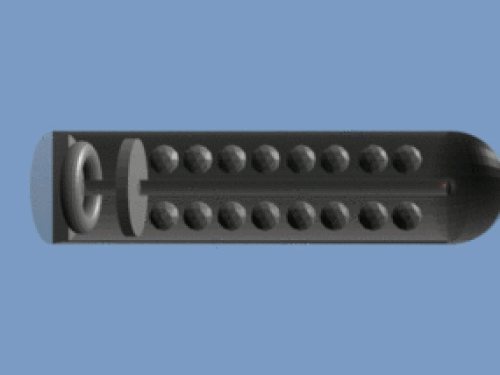

榴散弾は、樹脂マトリックスに吊り下げられた鋼鉄または鉛の球で満たされた薬莢と、薬莢の底部にある少量の爆薬で構成されています。発射されると、弾道軌道に沿って所定の距離を飛行し、次に導火線が薬莢の底部にある比較的弱い二次爆薬（多くの場合、黒色火薬またはコルダイト）に点火します。この爆薬により、球を所定の位置に保持しているマトリックスが破壊され、薬莢の先端が押し出されて球の進路が開かれ、薬莢は薬莢を破裂させることなく薬莢の前方から発射されます（薬莢は比較的無傷で地面に落下し、回収して再利用できます）。^[6]これらの球は目標に向かって進み続け、地上レベルで円錐状のパターンに広がります。そのエネルギーのほとんどは、薬莢から球を解放した二次爆薬のより弱い力ではなく、薬莢自体の元の速度から得られます。衝撃円錐は砲弾の直径の 10 ～ 15 倍と比較的小さいため、真の榴散弾は敵に対する衝撃を最大化するために注意深く照準を定めて慎重に使用する必要がありました。

対照的に、榴弾には比較的大容量でエネルギーの高い二次爆薬（バースターチャージと呼ばれる）が含まれており、これが信管によって点火されると強力な超音速衝撃波が発生し、薬莢全体が多くの破片に砕けて四方八方に飛び散ります。^[7]破片薬莢を併用すると効率が向上するだけでなく、より多くの破片をより広い範囲（薬莢の直径の40～60倍）に高速で飛ばせるため、戦場での榴弾の殺傷力は産業革命以前にはほとんど不可能だったほど大幅に向上します。第一次世界大戦は榴弾が砲兵の主流となった最初の大きな紛争でした。歩兵戦術を、それによってもたらされた殺傷力の大幅な増加に適応させることができなかったことが、塹壕戦における恐ろしい地下の膠着状態を生み出す主な要因であった。この状況では、どちらの側も、HE 砲弾の破片が絶え間なく無差別に降り注ぎ、即座に死傷者が出ることが保証されずに地上に移動する危険を冒すことはできなかった。

破片状のHE弾と榴散弾を簡単に比較するには、それぞれのタイプの砲弾が地面に固定され、底部から先に立っていることを想像するとよい。この状態で爆発した高爆発性の砲弾は、発射後に着弾して爆発した場合と同等の致死性があるが、榴散弾は、その内容物を数フィート上空に円錐状に発射するだけで効果がない（ケース自体は無傷のまま）。^[2]しかし、榴散弾の効果範囲が狭いことは、第一次世界大戦の匍匐弾撃戦法などで利用することができ、榴散弾はHE弾よりも友軍歩兵にかなり近い位置で使用できた。

画像ギャラリー

初期の砲弾と、そこから発生する破片。1900 年

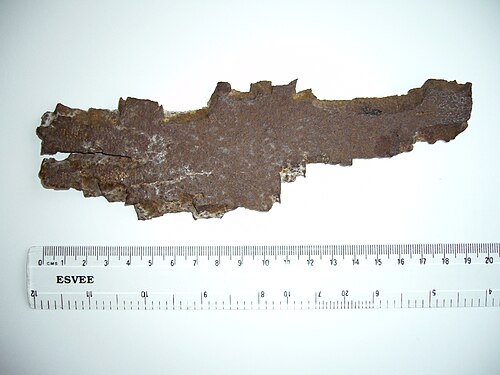

湾岸戦争の砲弾の破片
下腿の軟部組織に手榴弾の破片（腓骨の古い骨折も含む）
