ドン-2Nレーダー

ドン-2N

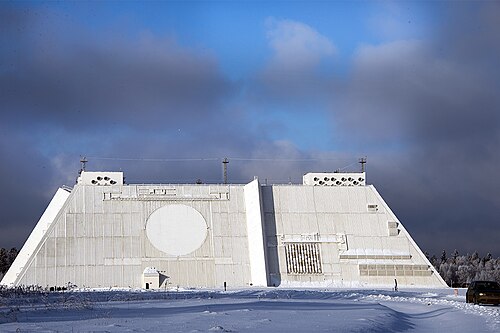

	2018年1月のDon-2Nレーダー
原産国	ソビエト連邦、ロシア
デザイナー	ミンツ無線技術研究所
紹介された	1991年 1996年 1978年に建設開始、1989年に就役、1996年に運用開始
建造数	1
タイプ	早期警戒レーダー、ミサイル防衛、宇宙監視
頻度	SHF 7.5 平方メートル
範囲	ターゲットのサイズは1,500～2,000 km（930～1,240マイル）5cm ×5 cm（2インチ×2インチ）
直径	18メートル（59フィート）
方位角	360度
その他の名前	NATO : ピルボックス

北緯56°10′24″ 東経37°46′09″ / 北緯56.1733° 東経37.7691° / 56.1733; 37.7691

ドン-2N

ドン-2N（モスクワ州）

ドン2Nレーダー（ロシア語：Дон-2Н、NATO表記：ピルボックス）は、モスクワ郊外にある大型のミサイル防衛および早期警戒アクティブ電子走査アレイレーダーであり、弾道ミサイルに対する首都防衛用に設計されたロシアのA-135弾道ミサイル防衛システムの主要部分である。モスクワ州プーシキン地区ソフリノ近くにあり、高さ33メートル（108フィート）、底辺の長さが130メートル（427フィート）、上辺の長さが90メートル（295フィート）の四角錐台である。4つの面それぞれに、直径18メートル（59フィート）の超高周波帯レーダーがあり、360度をカバーしている。遮蔽用の垂直構造で分離された各円形捜索追跡アレイの右側には、データリンクによって迎撃ミサイルを誘導するための正方形のアンテナアレイ（辺の長さ10メートル）がある。^{[5]このシステムは}エルブルス2（ロシア語：Эльбрус-2）スーパーコンピュータによって稼働している。 ^[2]

典型的なICBM弾頭の大きさの標的に対して3,700kmの射程距離を持つ。^[6]

1972 年の弾道ミサイル迎撃条約に基づき、米国とソ連はミサイル攻撃から守る地域を 1 つ指定する必要がありました。米国はノースダコタ州、ソ連はモスクワを選択しました。Don-2N レーダーはシステムの制御センターとして設計されており、指揮統制センターとの接続が失われた場合でも自律的に作動します。

1998年のSIOPでは、このレーダー施設を69発の核兵器で連続的に攻撃した。^[7]

ドンプロトタイプ

ドン・レーダーのプロトタイプであるドン-2NP（ロシア語：Дон-2НП、NATOではHorse Leg）は、カザフスタンのサリ・シャガン試験場（ 46°0′11″N 73°38′58″E / 46.00306°N 73.64944°E / 46.00306; 73.64944）に設置されている。（ドン-2NPレーダー）
