| ディノルウィグ発電所 | |
|---|---|
 エリディル・ファウルの外観に見える発電所の一部。 | |
  ウェールズのディノルウィグ発電所の位置 | |
| 位置 | ディノルウィグ、ウェールズ |
| 座標 | 53°07′07″N 04°06′50″W / 53.11861°N 4.11389°W / 53.11861; -4.11389 |
| 建設が始まった | 1974 |
| オープン日 | 1984 |
| 建設費 | 4億2500万ポンド |
| 所有者 | ファースト ハイドロ カンパニー ( Engieの一部門) |
| 貯水池 | |
| 作成する | 上:マーチリン・マー 下:リン・ペリス |
| 発電所 | |
| 委託日 | 1984 |
| タービン | 6×300MW（40万馬力）[1] |
| 設備容量 | 1,800MW（2,400,000馬力） |
| ウェブサイト https://www.electricmountain.co.uk/ | |
ディノーウィグ発電所( / d ɪ ˈ n ɔːr w ɪ ɡ / ;ウェールズ語: [dɪˈnɔrwɪɡ] ) は、地元ではエレクトリック マウンテン、またはMynydd Gwefruとして知られており、スノードニア国立公園のランベリスにあるディノーウィッグ近くにある揚水発電所です。グウィネズ、北ウェールズ。この計画は最大 1,728 MW (2,317,000 hp) の電力を供給でき、約 9.1 GWh (33 TJ) の蓄電容量を備えています。[2]
目的
この計画は、イングランドとウェールズの発電責任が政府の中央発電委員会(CEGB) の手に委ねられていた時代に構築されたもので、ピーク容量、非常に迅速な応答、エネルギー貯蔵および周波数制御を提供することを目的としていました。Dinorwig の非常に迅速な応答能力により、部分負荷の火力発電所で回転予備力を 保持する必要性が大幅に軽減されました。この発電所が構想されたとき、CEGB は需要のピークに対応するために効率の低い古い石炭と石油を燃料とする容量を使用していました。より効率的な 500 MW の火力セットが 1960 年代に導入されましたが、当初はベースロード運転のみを対象としていました。Dinorwig は、低限界費用の発電所で夜間に生産された安価なエネルギーを貯蔵し、需要のピーク時に発電することで、需要のピーク期間中に効率の低い発電所を置き換えることができました。
エクスムーアの近くに揚水発電施設を建設する計画があったが、建設されなかった。[3]風力や太陽光発電などの再生可能エネルギーの増加に伴い、間欠性に対処するために貯蔵の必要性が高まると予想される。[4] [5] [6]近くのグリン・ロンウィの使われなくなったスレート採掘場に50MWの揚水発電施設を建設することが2013年に承認され、予想費用は1億2000万ポンドであった。2019年現在、このプロジェクトは「詳細なエンジニアリング設計」段階に達している。[7]
ディノルウィグは、ピーク負荷に対応するためだけでなく、短期的な電力需要の急激な変化や発電所の突然の喪失に迅速に対応するための短期運転予備力（STOR）としても運用されています。一般的なシナリオ（TVピックアップと呼ばれる）では、人気のある全国テレビ番組の終了時や民間テレビ番組の広告休憩時に、数百万の消費者が数分のうちに電気ケトルのスイッチを入れ、全体的な需要が最大2,800MW増加します 。[8]
財務上の問題
2016年、英国のオープンエネルギー市場では、揚水発電エネルギー貯蔵（PHES）の経済的正当性を定量化することは難しいと示唆された。裁定取引により、PHES事業者は需要が高いときに急に供給されるエネルギーに対して高い価格を請求することができるが、研究によると、ピーク価格であっても販売収入だけでは初期投資を正当化できないことが示唆されている。同様のプロジェクトの予測では、投資回収期間は最大40年とされている。ただし、さらに、ディノウィグPHESは緊急周波数調整のための常時オンコール容量を維持することで安定した収入を得ており、2016年にはこれが約1,080 万ポンドであった。[9]
工事

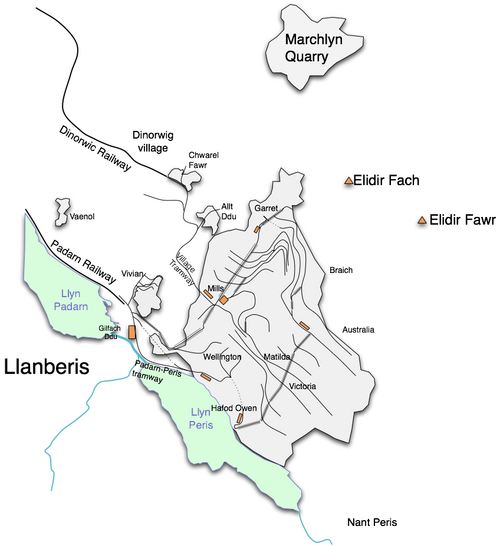

この計画は、1973年の北ウェールズ水力発電法の条項に基づいて構築されました。それは、放棄されたディノウィックスレート採石場に建設されました。スノードニア国立公園の自然の美しさを保護するために、発電所自体はエリディル・ファウル 山の奥深く、トンネルと洞窟の中にあります。このプロジェクトは1974年に開始され、完成までに10年かかり、4億2500万ポンド[10]の費用がかかり、当時の英国政府が受注した最大の土木工事契約でした。この作業は、アルフレッド・マカルパイン/ブランド/チョッケのコンソーシアムによって行われました。[11] 1200万トン（12,000,000 長 トン、13,000,000 短 トン）の岩石を山の中から移動させ、トラック2台が楽に通れる幅のトンネルと、高さ51メートル（167フィート）、長さ180メートル（590フィート）、幅23メートル（75フィート）の「コンサートホール」と呼ばれる巨大な洞窟を造らなければならなかった。[12]
この発電所は、 送電塔や鉄塔を使用せず、約 10 キロメートル (6 マイル) にわたって埋設された 400 kV ケーブルによってペンティルの National Grid 変電所に接続されており、素晴らしい自然美を誇る地域に電気を送電しています。
仕様
発電所は、フランシス型 可逆タービンに連結された 6 台の 300 MW GEC発電機/モーターで構成されています。発電機は垂直軸、突極、空冷式で、各ユニットには 10トンの重量の電磁極が 12 個あり、端子電圧は 18 kV です。同期速度は 500 rpm です。停止状態から、450 トンの発電機 1 台が同期して約 75秒で全負荷に達することができます。6 台すべてが同期して空中で回転すると (水は圧縮空気によって追い出され、ユニットはシャフトを全速力で回転させるために少量の電力を消費します)、0 MW から 1800 MW の負荷を約 16 秒で達成できます。[13]フルフローで稼働すると、発電所は水がなくなるまで最大 6 時間電力を供給できます。[14]
発電所のエネルギー貯蔵容量は約9.1GWhです 。[2]ピーク出力時には、水が毎秒390立方メートル（86,000英ガロン）の速度で発電機を通過します（毎秒25メートル（27ヤード）のプールの容積に相当します）。[15]
手術
水は海抜 636 メートル (2,087 フィート) のマーチリン マウル貯水池に蓄えられています。発電が必要な場合は、貯水池の水がタービンを通って、標高約 100 メートル (330 フィート) のスリン ペリスに送られます。オフピーク時には、水はスリン ペリスからマーチリン マウルにポンプで戻されます。水を汲み上げるのに使うエネルギーは、水を汲み下げる際に使うエネルギーよりも多くなりますが、一般的に、電気代が安いときに汲み上げを行い、電気代が高いときに発電を行います。
この発電所は平均74～76%の効率で稼働している。[16] [17]急激な負荷上昇時に電力を迅速に供給できるため、電力需要の急増に対応してシステムの重要なニーズを満たしている。代替案の1つは、従来の発電所を部分負荷で稼働させて予備容量を確保すること（「回転予備力」）であり、これにより効率は低下するが、全負荷まで迅速に稼働できるようになる。他の形式の発電所は、ガスタービンや国立送電網予備力サービス向けのディーゼル発電機など、予備電力をめぐってこの市場で競争している。
余分な水はスリン・パダーンに溢れ、貯水池システムから失われます。スリン・ペリスとスリン・パダーンはどちらも、イギリスでは珍しい魚である北極イワナの祖先の生息地でした。計画が委託されたとき、魚の救助が行われ、スリン・ペリスからイワナを地元の他の適切な湖に移す作業が行われましたが、スリン・ペリスの水位が非常に変動するため、現在では湖に北極イワナはいないと考えられています。
観光
発電所は観光名所としても宣伝されており、訪問者は「エレクトリック・マウンテン」（ランベリスにある近くのビジターセンターの名前）からミニバスに乗って発電所内の仕組みを見学することができた。[18] [17] 2015年には132,000人がこの観光名所を訪れた。[19] 2021年にファースト・ハイドロ社は発電所内のツアーを中止し、ビジターセンターを閉鎖し、[20]ビジターセンターは2023年に取り壊されると発表した。 [21]
