コンベアシステム

コンベアシステムは、材料をある場所から別の場所へ移動する一般的な機械処理装置です。コンベアは、重い材料やかさばる材料の輸送に特に役立ちます。コンベア システムは、さまざまな材料を迅速かつ効率的に輸送できるため、材料処理および梱包業界で非常に人気があります。また、スーパーマーケットや空港でよく見られ、顧客への商品/バッグの配達の最終段階を構成するため、消費者向けの用途でも人気があります。さまざまな搬送システムがあり、さまざまな業界のさまざまなニーズに応じて使用されています。チェーン コンベア (床上および頭上) もあります。チェーン コンベアは、密閉型トラック、I ビーム、牽引ロープ、パワー アンド フリー、および手押しトロリーで構成されています。

コンベア システムは、数多くの利点があるため、さまざまな業界で広く使用されています。

• コンベアは、人力で行うと大変な労力と費用がかかる材料をある階層から別の階層に安全に輸送することができます。
• ほぼどこにでも設置でき、フォークリフトや他の機械を使用して資材を移動するよりもはるかに安全です。
• あらゆる形状、サイズ、重量の荷物を運ぶことができます。また、事故を防ぐのに役立つ高度な安全機能を備えているものも多くあります。
• 搬送システムの稼働には、個々のニーズに合わせて装備された油圧式、機械式、完全自動化システムなど、さまざまなオプションがあります。

コンベア システムは、鉱業、自動車、農業、コンピューター、電子、食品加工、航空宇宙、製薬、化学、瓶詰めおよび缶詰、印刷仕上げおよび包装など、多くの業界で一般的に使用されています。 多種多様な材料を搬送できますが、最も一般的なものには、豆やナッツなどの食品、ボトルや缶、自動車部品、金属スクラップ、錠剤や粉末、木材や家具、穀物や動物の飼料などがあります。 コンベア システムを正確に選択するには、多くの要素が重要です。 コンベア システムを事前にどのように使用するかを知っておくことが重要です。 考慮すると役立つ個別の領域には、輸送、蓄積、仕分けなどの必要なコンベア操作、材料のサイズ、重量、形状、および積み込みとピックアップの場所があります。

コンベア システムは、多くの場合、企業が製品をタイムリーに効率的に移動させる能力の生命線です。企業がコンベア システムを最高の能力で稼働させるために実行できる手順には、定期的な検査とシステム監査、モーターと減速機の綿密な監視、主要部品の在庫管理、および適切な人員トレーニングが含まれます。

コンベア システムの耐用年数を延ばすには、適切なコンベア タイプとシステム設計を選択し、定期的なメンテナンスに注意を払う必要があります。

適切に設計されたコンベア システムは、適切なメンテナンスを行えば長期間使用できます。オーバーヘッド コンベア システムは、ショップのディスプレイ、組み立てライン、塗装仕上げ工場など、さまざまな用途で使用されています。

コンベア システムには、重い荷物の移動に適した素材と、変形による固着がなく長期間持ちこたえる耐摩耗性が必要です。静電気制御が要因となる場合は、電荷を消散または伝導するように設計された特殊な素材が使用されます。コンベア処理素材の例には、UHMW、ナイロン、Nylatron NSM、HDPE、Tivar、Tivar ESd、ポリウレタンなどがあります。

成長に関しては、マテリアルハンドリングおよびコンベアシステムメーカーは、自動車、製薬、包装、さまざまな製造工場などの業界で最大限の露出を得ています。ポータブルコンベアも同様に建設部門で急速に成長しており、2014年までに北米、ヨーロッパ、アジアでのコンベアシステムの購入率はさらに増加すると見込まれます。最も一般的に購入されるコンベアの種類は、ラインシャフトローラーコンベア、チェーンコンベア、コンベアベルトで、通常、製品の仕上げと監視が行われる包装工場や工業プラントで使用されます。商業および民間部門では、空港、ショッピングモールなどでコンベアの導入が増えています。

• 航空機械コンベア
• 自動車用コンベア
• ベルトコンベア
• ベルト駆動式ライブローラーコンベア
• バケットコンベア
• チェーンコンベア
• チェーン駆動式ライブローラーコンベア
• ドラッグコンベア
• 防塵コンベア
• 電動軌道車両システム
• フレキシブルコンベア
• 重力コンベア
• 重力スケートホイールコンベア
• ラインシャフトローラーコンベア
• 電動ローラーコンベア
• オーバーヘッドIビームコンベア
• 陸上コンベア
• 医薬品コンベア
• プラスチックベルトコンベア
• 空気コンベア
• スクリューまたはオーガーコンベア
• スパイラルコンベア
• チューブチェーンコンベア
• チューブラーギャラリーコンベア
• 真空コンベア
• 垂直コンベア
• 振動コンベア
• ウォーキングビーム
• 金網コンベア

すべての空気圧システムでは、輸送ラインと呼ばれるパイプまたはダクトを使用して、材料の混合物と空気の流れを運びます。これらの材料は、セメントやフライアッシュなどの自由に流れる粉末状の材料です。製品は空気圧によってチューブ内を移動します。空気コンベアは、キャリア システムまたは希釈相システムのいずれかです。キャリア システムは、銀行のドライブスルー窓口で使用される両替用空気圧チューブのように、アイテムを 1 つの入口から 1 つの出口に押し出すだけです。希釈相システムでは、プッシュプル圧力を使用して、さまざまな入口と出口に材料を導きます。空気流を生成するために、エアコンプレッサーまたはブロワーを使用できます。高速の空気流を生成するために使用される 3 つのシステム:

1. 吸引または真空システム。パイプライン内に生成された真空を利用して、周囲の空気とともに材料を吸引します。このシステムは、実質的に大気圧より 0.4 ～ 0.5 気圧低い低圧で動作し、主に軽量で自由に流れる材料の搬送に使用されます。
2. 圧力型システムでは、正圧を使用して材料をある地点から次の地点に押し出します。このシステムは、1 つの積載地点から複数の荷降ろし地点に材料を搬送するのに最適です。6 気圧以上の圧力で動作します。
3. 吸引システムを使用して複数の積載ポイントから材料を搬送し、圧力システムを使用して複数の荷降ろしポイントに材料を搬送する組み合わせシステム。

振動コンベアは、側面が上向きになって溝を形成している固体搬送面を備えた機械です。これらは、衛生、洗浄、および低メンテナンスが不可欠な食品グレードの用途で、乾燥したバルク固体^[1]を搬送するために広く使用されています。振動コンベアは、過酷な環境、非常に高温の環境、汚れた環境、または腐食性の環境にも適しています。振動コンベアは、1,500 °F (820 °C) 以上に達する可能性のある新しく鋳造された金属部品の搬送にも使用できます。搬送パンが固定されているため、振動コンベアは部品の仕分け、ふるい分け、分類、および方向付けなどの作業も実行できます。振動コンベアは、特殊なパン形状を使用して、水平から 45° を超える角度で材料を搬送するように構築されています。平らなパンは、ほとんどの材料を水平線から 5° の傾斜で搬送します。

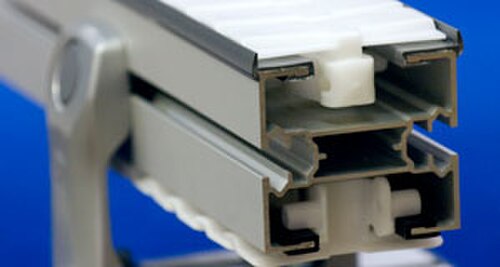

フレキシブル コンベアは、アルミニウムまたはステンレス鋼のコンベア ビームと、プラスチック製のマルチ フレックス チェーンをガイドする低摩擦スライド レールをベースとしています。搬送される製品は、コンベア上またはパレット/キャリア上を直接移動します。これらのコンベアは障害物を回避して、生産ラインの流れを維持できます。さまざまなレベルで製造されており、さまざまな環境で動作できます。食品包装、ケース梱包、製薬業界のほか、 Wal-MartやKmartなどの大規模小売店でも使用されています。

垂直コンベアと同様に、スパイラル コンベアは、施設のさまざまなレベルに材料を上げたり下げたりします。対照的に、スパイラル コンベアは、材料の負荷を連続的に運ぶことができます。らせん状のスパイラルまたはスクリューが密閉チューブ内で回転し、その速度によりコンベア内の製品がスクリューとともに回転します。タンブリング効果により、コンベア内の粒子が均一に混合されます。これは、事前に混合された材料を供給し、混合の完全性を維持する場合に不可欠です。食品および飲料、小売ケース包装、医薬品など、材料の生産量が多い業界では、通常、高スループットを促進できるため、標準的な垂直コンベアではなく、これらのコンベアをシステムに組み込みます。ほとんどのスパイラル コンベアは、動作中の滑りやタンブリングを防ぐために、傾斜または下降角度が低くなっています (11 度以下)。

垂直コンベアは、貨物用エレベーターや資材用エレベーターとも呼ばれ、取り扱い工程で施設内のさまざまな階に資材を上げたり下げたりするために使用されるコンベア システムです。産業用組み立て工程で適用されるこれらのコンベアの例としては、異なる階への資材の輸送があります。貨物用エレベーターと外観は似ていますが、垂直コンベアは人を輸送するためのものではなく、資材のみを輸送するためのものです。

垂直リフトコンベアには、隣接する 2 つの平行コンベアが含まれており、平行コンベアの隣接する表面を同時に上方に移動します。コンベアの 1 つには通常、バルク食品を輸送するための間隔を空けたフライト (パン) があります。2 つのコンベアは反対方向に回転しますが、ベルト速度を均等にするために 1 つのギアボックスから操作されます。コンベアの 1 つは他のコンベアにヒンジで枢動し、接続されたコンベアを残りのコンベアから離してスイングさせ、平行コンベアの向かい合った表面にアクセスできるようにします。^[2]垂直リフトコンベアは、手動または自動でロードおよび制御できます。^[3]ほとんどすべての垂直コンベアは、水平コンベアと体系的に統合できます。これは、これらの両方のコンベアシステムが連携して機能し、まとまりのある材料処理組み立てラインを作成するためです。

スパイラル コンベアと同様に、フォークを使用する垂直コンベアは、材料の積荷を連続的に運ぶことができます。これらのフォークを使用すると、積荷を 1 つの水平コンベアから取り出し、別のレベルの別の水平コンベアに降ろすことができます。フォークを追加することで、より多くの製品を同時に持ち上げることができます。従来の垂直コンベアでは、材料の積荷の入力と出力が同じ方向に移動する必要があります。フォークを使用すると、さまざまな方向のさまざまな入力レベルと出力レベルの組み合わせが可能になります。フォーク付きの垂直コンベアは、垂直ソーターとして使用することもできます。スパイラル コンベアと比較すると、垂直コンベアは、フォークの有無にかかわらず、場所をとりません。

垂直往復コンベア（VRC）は、ユニットハンドリングシステムの別のタイプです。典型的な用途には、フロアレベル間でのユニットロードの移動、複数の蓄積コンベアでの作業、オーバーヘッドコンベアラインのインターフェイスなどがあります。搬送される一般的な材料には、パレット、袋、カスタム固定具、製品ラックなどがあります。^[4]

電動駆動ローラー (MDR) コンベアは、コンベア ローラー チューブ内にブラシレス DC (BLDC) モーターが組み込まれた駆動ローラーを使用します。1 つの電動ローラー チューブが少数の非動力ローラーに機械的にリンクされ、動力コンベアの制御可能なゾーンが作成されます。これらの個別に動力が供給されるゾーンの直線的な集合は、端から端まで配置され、連続したコンベアのラインを形成します。BLDC モーターを備えた駆動ローラーの機械的性能 (トルク、速度、効率など) は、一般的な現代の倉庫や配送アプリケーションで見られるサイズと重量の一般的な段ボール箱を搬送する必要がある場合のローラー コンベア ゾーンに必要な範囲内です。一般的な電動ローラー コンベア ゾーンは、最大約 35 kg (75 ポンド) の重さの段ボール箱を処理できます。

ヘビーデューティー ローラー コンベアは、少なくとも 500 ポンド (230 kg) の重量のアイテムを移動するために使用されます。このタイプのコンベアを使用すると、このような重い機器や製品の取り扱いが簡単になり、時間効率が向上します。ヘビーデューティー ローラー コンベアの多くは、毎分 75 フィート (23 m/分) の速度で移動できます。

その他のタイプの高耐久性ローラーコンベアには、重力ローラーコンベア、チェーン駆動ライブローラーコンベア、パレット蓄積コンベア、マルチストランドチェーンコンベア、チェーンおよびローラートランスファーがあります。

重力ローラーコンベアは使いやすく、自動車や小売業などさまざまな業界で使用されています。

チェーン駆動のライブ ローラー コンベアは、一方向または双方向の材料処理に使用されます。大型で重い荷物は、チェーン駆動のライブ ローラー コンベアによって移動されます。

パレット蓄積コンベアは、機械式クラッチを介して駆動されます。これは、個別に駆動および制御されるコンベアセクションの代わりに使用されます。

マルチストランドチェーンコンベアは、ダブルピッチローラーチェーンに使用されます。従来のローラーコンベアでは移動できない製品も、マルチストランドチェーンコンベアで移動できます。

チェーンおよびローラー コンベアは、チェーン駆動のライン ローラー コンベアに組み込まれた 2 本以上のダブルピッチ チェーン コンベアの短い経路です。これらは荷物の下でポップアップし、荷物をコンベアから移動させます。

通常、2つの流体動力シリンダーで構成されています^[5]が、モーター駆動のカムを使用することもできます^[6] 。シリンダー駆動の流体動力タイプでは、1つの軸が垂直方向の動きに、もう1つの軸が水平方向の動きに使用されます。カムタイプと流体動力タイプはどちらも、移動中のパーツを保持するために各ステーションにネストが必要です。ビームが上昇し、パーツをステーションのネストから持ち上げてウォーキングビーム上のネストに保持し、次に水平方向に移動してパーツを次のネストに運び、次に垂直方向に下げてパーツを次のステーションのネストに配置します。次に、ビームはパーツの邪魔にならないように下げた位置にある間にホーム位置に戻されます。このタイプの搬送システムは、物理的に正確に配置する必要があるパーツや比較的重いパーツに役立ちます。すべてのステーションは等距離にあり、パーツを保持するためのネストが必要です。

M.Marcu-パイプライン コンベア (理論、写真、1990 年の最新技術 - 車輪付きコンテナを備えた空気圧パイプライン コンベア)、「高温冶金における材料処理: 高温冶金における材料処理に関する国際シンポジウムの議事録、オンタリオ州ハミルトン、1990 年 8 月 26 ～ 30 日 - Pergamon プレス」の 45 ページ
