面取り

面取り( / ˈ ʃ æ m f ər / SHAM -fərまたは/ ˈ tʃ æ m f ər / CHAM -fər )は、物体の 2 つの面の間の遷移エッジです。ベベルの一種として定義されることもあり、隣接する 2 つの直角面の間に 45° の角度で作成されることがよくあります。

面取りは、機械加工、大工仕事、家具、コンクリート型枠、鏡、および多くの機械工学設計の組み立てを容易にするために頻繁に使用されます。

機械加工において、ベベルという言葉は面取りを指すのには使用されません。機械工は、安全のため、またエッジの損傷を防ぐために、鋭いエッジを「緩める」ために面取りを使用します。

面取りは、ベベルの一種と見なされる場合があり、これらの用語は互換的に使用されることがよくあります。

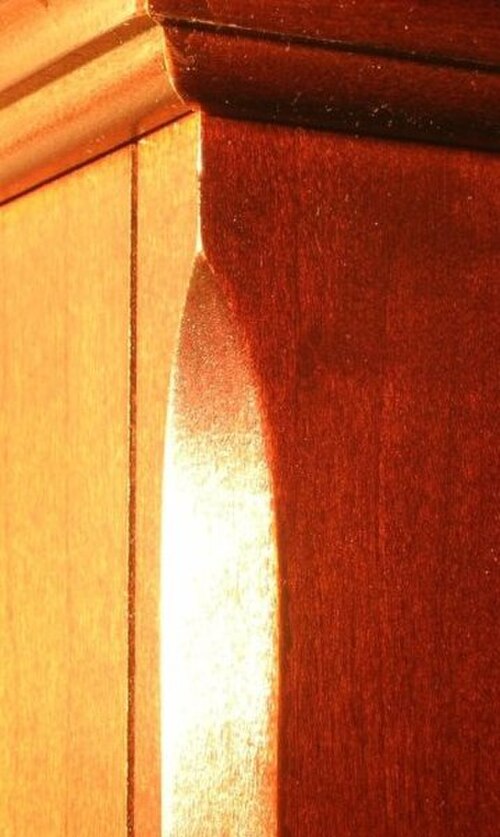

家具作りにおいて、ヒバリの舌とは、緩やかな外向きの曲線で片方の端が終わって、残りの端が直角になっている面取りのことです。面取りは、物体または部屋の隣接する面の内側または外側のどちらにも形成できます。

比較すると、フィレット（/ ˈ fɪ lɪ t /と発音し、「埋める」のように）は内側の角を丸めるものであり、ラウンド（または半径）は外側の角を丸めるものである。[ ^1]

面取りは、カウンターやテーブルトップなどの家具の角を丸くして、鋭い角で人が傷つかないようにするために使用されます。代わりに角が丸い場合は、ブルノーズと呼ばれます。面取りミルや面取りプレーンなどの特別なツールが使用されることもあります。

面取りは、機能的および美的理由から、建築において一般的に使用されています。たとえば、タージ・マハルの土台は、角が面取りされた立方体で、八角形の建築的形状を形成しています。その大門は、面取りされた基礎石と、バルコニーまたは屋根に面取りされたコーニス用の面取りされたコーベルで構成されています。 ^[2]

バルセロナ、バレンシアなどスペインのさまざまな都市の多くの街区、台中、プエルトリコのポンセの街角 (縁石) には面取りが施されている。この面取りは、バルセロナの 19 世紀半ばのアシャンプラ地区 ( 拡張地区) の都市空間の装飾と近代化を目的として設計されたもので、建物は歩道や道路の面取りに沿って建てられている。この先駆的な設計により、視野が広がり、快適な歩行者エリアが確保され、曲がる際の視界が広くなる。また、この面取りにより、ドライバーは曲がるときに、角が 90 度の直角である場合に比べてそれほど減速する必要がないと考えられるため、多少は快適に曲がれると考えられるが^[要出典]、バルセロナでは、ほとんどの面取りされた角は駐車スペースや積み降ろしゾーンとして使用されており、交通は通常の 90 度の街角と同じように流れている。

•
  タージ・マハルへの入り口である大門（ダルワザ・イ・ラウザ）は、塔の角が面取りされている。
•
  バルセロナのグラシア通りにある面取りされた建物と街角。ここでは建物は面取りされていますが、歩道/道路は従来の 90 度のレイアウトを採用しており、荷降ろしゾーンや駐車スペースはなくなりました。
•
  バルセロナのアシャンプラ地区のオリジナルの街区設計。建物や通りの角が面取りされています。
•
  台中市中心部にある典型的な面取り角地の建物一組。
•
  プエルトリコの歴史的なポンセにある面取りされた歩道の角

面取りは、締まりばめ用に設計された部品の組み立てを容易にするため、または手で挿入する部品の組み立てを補助するためによく使用されます。流体動力シールなどの弾性材料は、通常 45 度よりも浅い角度 (多くの場合 20 度) が必要です。アセンブリでは、面取りは、内部半径(おそらく切削工具から) をクリアするため、または隣接する部品の溶接ビードなどの他のフィーチャをクリアするためにも使用されます。これは、一般に半径よりも面取りの方が製造が容易で、寸法を正確に確認するのがはるかに簡単であり、どちらかの半径のプロファイルにエラーがあると、平面が互いに接触する前に半径間で干渉が発生する可能性があるためです。面取りは、人が取り扱うコンポーネントにも不可欠であり、怪我を防ぎ、他のコンポーネントの損傷も防止します。これは、ほとんどの金属などの硬い材料や、プレス ツールなどの重いアセンブリでは特に重要です。さらに、面取りされたエッジは、組み立てや分解、メンテナンス中に他のエッジやコーナーがぶつかっても、角のあるエッジに比べて傷がつきにくくなります。

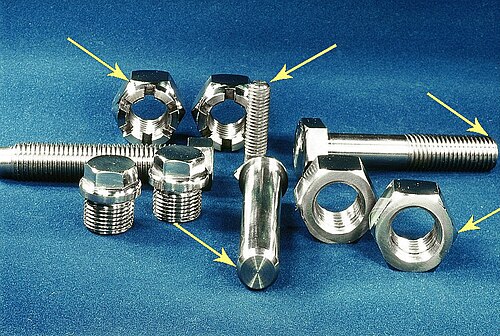

機械加工において、面取りとは、穴、ロッド、ボルト、ピンの端、プレートの長辺の角、2 つの表面が鋭角で交わるその他の場所など、ワークピースの直角のエッジに施される傾斜のカットのことです。面取りにより、穴やナットにボルトを挿入するなど、組み立てが容易になります。また、面取りにより鋭角のエッジが除去されるため、金属片を取り扱う人が切り傷や怪我をする可能性が大幅に減ります。

美観以外の面取りは、放物面ガラス望遠鏡の鏡を手作りする工程の一部です。^[3]ディスクの表面を研磨する前に、エッジの欠けを防ぐために、まずエッジを面取りする必要があります。これは、ディスクをシリコンカーバイドの入った金属ボウルに入れ、ディスクを揺らしながら回転させることによって実現できます。こうすることで、砂利がガラスの鋭いエッジを削り取ります。^[要出典]
