デジック

デジタル イメージング集積回路(DiG!C とも呼ばれる) は、キヤノン株式会社がデジタル カメラやビデオ カメラ用の信号処理および制御ユニットファミリに付けた名称です。DIGIC ユニットは、キヤノンのデジタル イメージング製品でイメージ プロセッサとして使用されています。DIGIC には複数の世代があり、バージョン番号の接尾辞で区別されます。

現在、DIGIC は、組み込まれた製品内で高速信号処理と制御操作を実行するように設計された特定用途向け集積回路 (ASIC)として実装されています。数世代にわたって、DIGIC は、多数の個別の集積回路を含むシステムから、その多くがARM 命令セットに基づく単一チップ システムへと進化しました。これらのユニット用のカスタム ファームウェアは、カメラに機能を追加するために開発されました。

オリジナルのDIGICは、 PowerShot G3 ^[1] (2002年9月)、Canon S1 IS (2004年3月)、A520 (2005年3月)などのカメラに使用されました。ビデオ処理IC、画像処理IC、カメラ制御IC の3つの独立したチップで構成されています。

DIGIC IIは2004年に導入されたシングルチップシステムで、^[2]初代DIGICとは異なり、よりコンパクトな設計が可能になりました。DIGIC IIは、より大きなバッファを追加し、処理速度を向上させることで、初代を改良しました。Canon EOS 5DやCanon EOS 30Dなど、一部の高度なコンシューマーレベルのカメラや多くのデジタル一眼レフに使用されています。

DIGIC IIは高速DDR-SDRAMを使用しており、起動時間とAF性能が向上しています。最大5.8MB/秒の速度でメモリカードに書き込むことができます。^{[3]さらに、キヤノンは、DIGIC IIにより、}デジタル一眼レフカメララインのCMOSセンサーで色、鮮明度、自動ホワイトバランスが改善されたと主張しています。

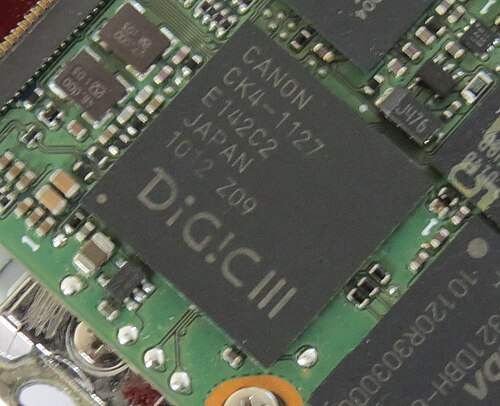

2006年に発表されたDIGIC III画像処理エンジン[2]は、前モデル^に比べて画質の向上、動作の高速化、バッテリー寿命の延長を実現したと宣伝されていた。DIGIC IIIは、Canon PowerShot G7およびG9、SD750、SD800、SD850、SD900、SD 1000、A560、A570 IS、A590 IS、 A650 IS、 A720 IS 、A495、EOS XS/1000D、EOS XSi/450D、EOS 40D、EOS 1D Mark III、EOS 1Ds Mark III、およびS5 ISのSDメモリカードへのより高速なインターフェースを提供する。また、LCD画面の解像度も向上している。^[4]さらに、14ビットA/Dコンバーターを搭載しており、以前のバージョンよりも高いビット深度を提供している。^[5]

iSAPSは、キヤノンがデジタルカメラ用に開発したシーン認識技術です。 ^[4] iSAPSは、何千枚もの異なる写真の内部データベースを使用して、DIGIC IIIイメージプロセッサと連携して、フォーカス速度と精度、露出とホワイトバランスを改善します。 ^[4]

Canon EOS-1D Mark IIIはデュアルDIGIC IIIプロセッサを使用して、10.1 MPで毎秒10フレームのキャプチャレートを実現します（接続されたストレージの速度に応じて、最大110枚のJPEG画像のバースト）。^[6] Canon EOS-1Ds Mark IIIもデュアルDIGIC IIIプロセッサを使用して、21.1 MPで毎秒5フレームのキャプチャレートを実現します。^[7]

2008 年、キヤノンは DIGIC 4 プロセッサを発表しました。これは、EOS 1100D/Rebel T3、EOS 500D/Rebel T1i、EOS 550D/Rebel T2i、EOS 600D/Rebel T3i、EOS 50D、EOS 60D、EOS 1200D/Rebel T5、EOS 5D Mark II、EOS-1D X (測光と AF のみ) で使用されています。また、キヤノンの PowerShot シリーズ ( A、D、G、S、SD、SX )の新しいカメラにも使用されています。

キヤノンは次のような改善を主張しています。

• 従来のプロセッサに比べて画像処理がはるかに高速
• 高ISO画像におけるノイズ低減の改善
• より大きな14ビットRAW画像を処理する際のパフォーマンスが向上
• ライブビュー中のライブ顔検出AF
• H.264 1080pエンコーディング。^[8]

EOS 7DとEOS-1D Mark IVにはデュアルDIGIC 4プロセッサが使用されています。

このプロセッサは2014年に導入され、一部の中級コンパクトカメラ（特にElph/IXUSおよびSXシリーズ）のDIGIC 5に代わるものとして採用され、後にEOS 1300D/Rebel T6、EOS 2000D/Rebel T7/EOS 1500D、EOS 4000D/EOS 3000D/Rebel T100などの低価格DSLRにも採用されました。導入時には完全な仕様は公開されていませんでしたが、キヤノンは高ISO撮影においてオリジナルのDIGIC 4よりも60%の速度向上を実現したと主張しています。^[9]

2011年、キヤノンはDIGIC 5を発表しました。^[2]これはPowerShot SX40 HSなどのキヤノンのコンパクトカメラに搭載されており、高速バーストHQ、フルHD 1080pビデオ、インテリジェント画像安定化でフル解像度で毎秒10.3フレームのキャプチャレートを実現します。キヤノンは、新しいDIGIC 5プロセッサはDIGIC 4プロセッサよりも6倍高速で、シーン情報の増加を効率的に管理し、同時に画像ノイズの発生を最大75％削減すると主張しています。^[10]キヤノンによると、DIGIC 5は各ピクセルを作成するために4倍の画像情報を分析するため、これまで以上にシーンの詳細と色を記録します。

DIGIC 5はテキサス・インスツルメンツ（TI）と共同設計され、TIが展開する45nmノード技術を使用して、アジアのファウンドリパートナーシップを通じてTIによって製造されました。^{[11] [12]}

DIGIC 5は、EOS 650D/Rebel T4i/Kiss X6i、EOS 700D/Rebel T5i/Kiss X7i、Canon EOS M、EOS 100D/Rebel SL1/Kiss X7のほか、Canon PowerShot N、S100、S110、G15、Canon PowerShot SX50 HSなどのPowerShotカメラに搭載されています。^[13]

DIGIC 5+は、DIGIC 5とDIGIC 4の強化版です。その性能はDIGIC 4の17倍と言われています。^{[14] [15]}追加された処理能力により、連続撮影（バースト）モードでのフレームレートが向上し、信号処理の使用によるノイズ補正が向上しました。

DIGIC 5+はEOS-1D X、EOS 6D、EOS 5D Mark III、EOS 70Dに搭載されている。^[16]

EOS -1D XにはデュアルDIGIC 5+プロセッサが搭載されており、RAW + JPEGで毎秒12フレームの撮影速度が可能で、さらにインテリジェント被写体解析システム専用のDIGIC 4プロセッサが追加されています。^[17]

2013年に導入された^[2] DIGIC 6画像処理エンジンは、ノイズを低減しながらISO 6400までの低照度性能を向上させました。さらに、AF時間の改善と遅延の削減を前モデルより実現しました。性能向上により、最大14fpsの撮影が可能になりました。

DIGIC 6のさらなる進歩は、MP4形式で録画し、フレームレートを1080pで60fpsに倍増するムービーモードで体験できます。また、30fpsでのノイズが低減され、画像安定化が向上しました。^[18]

DIGIC 6は、 EOS 750D/Rebel T6i、EOS 760D/Rebel T6s、EOS 80D、PowerShot G16、PowerShot N100、 PowerShot S120、 PowerShot SX270 HS、PowerShot SX280 HS、^[19] PowerShot SX60 HS、PowerShot SX700 HS、PowerShot SX710 HS、PowerShot SX720 HSに使用されています。2014年2月には、キヤノンはコンパクトなCanon PowerShot G1 X Mark IIも発売しました。同社は、最新のコンパクトミラーレスカメラCanon EOS M3を2015年2月に、Canon EOS M10を2015年10月に発売しました。どちらも内部WLAN 802.11b/g/nを採用しています。

Canon EOS 7D Mark IIにはデュアル DIGIC 6 プロセッサが搭載されており、RAW + JPEG で毎秒 10 フレームの撮影速度を実現しています。また、インテリジェント被写体分析システム専用の追加の DIGIC 6 プロセッサも搭載されています。Canon EOS 5DSおよびEOS 5DS Rもデュアル DIGIC 6 プロセッサを使用しており、毎秒最大 50.6MP のフレームを撮影できます。

Canon EOS 5D Mark IVにはDIGIC 6+プロセッサが搭載されています。

Canon EOS-1D X Mark IIにはデュアルDIGIC 6+プロセッサが搭載されており、14fpsで170枚の連続RAW画像または最大60fpsの4Kビデオの撮影が可能です。^[20]

DIGIC 7 プロセッサは、この機能を搭載した最初の Canon カメラ であるCanon PowerShot G7 X Mark IIとともに 2016 年に導入されました。

キヤノンの次世代DIGIC 7では、画像処理能力が大幅に向上し、AF速度の高速化と8fpsのRAW連続撮影が可能になり、ノイズが低減されてユーザーが「最もつかの間の瞬間を捉える」ことができるようになりました。確実で応答性の高い撮影のために、被写体検出機能が向上し、彩度とコントラストが低い場合でもカメラが被写体にロックします。EOSのようなオートライティングオプティマイザーも、明るさと暗さのバランスを保ちながら自然な補正を提供することでコントラストを改善しました。^[21]

このプロセッサは、以下のカメラで使用されます。

• 2016年に発売されたミラーレス一眼カメラ「キヤノンEOS M5」 。
• 2017年2月に発表されたCanon EOS 77DとCanon EOS 800D。
• 2017年2月に発表されたキヤノンEOS M6。
• 2017年7月に発売されたキヤノンEOS 6D Mark II。
• キヤノンEOS 200D は、アメリカでは EOS Rebel SL2、日本では EOS Kiss X8 として知られ、2017 年 7 月に発売されました。
• キヤノン G1 X Mark III、2017年10月
• このシリーズの最後は、2017年8月に発売されたCanon EOS M100です。

DIGIC 8は、2018年2月にCanon EOS M50と同時に発表されました。MPEG -4とAVC/H.264コーデックを使用して、最大30FPSの4Kビデオを処理できます。

新しいDIGIC 8画像処理エンジンは、デュアルピクセルCMOS AFシステムの強化にも貢献しています。このシステムでは、より多くのAFポイント（99ポイント、対応レンズ使用時は最大143ポイント）を表示できるようになり、対応レンズを装着すると、より広いAFエリア（画面の水平約88%、垂直約100%）をカバーできるようになりました。これにより、AF機能と追従性能が向上しました。^[22]

このプロセッサを使用するカメラには次のものがあります。

• EOS M50は、2018年2月に発表されたキヤノンMシリーズラインナップのクロップセンサー（APS-C）ミラーレスカメラです。DIGIC 8プロセッサを搭載した初のカメラです。
• 2018年10月に発表されたキヤノン初のフルサイズミラーレスカメラ「 EOS R 」。
• 2018 年に発売されたCanon PowerShot SX740 HSおよびSX70 HSカメラ。
• 2019年2月に発表されたEOS RP。
• 2019年4月10日に発表されたCanon EOS 250D（Canon EOS Rebel SL3とも呼ばれる）もDIGIC 8を採用しています。
• Canon PowerShot G5 X Mark IIとG7 X Mark III は、それぞれ 2019 年 7 月と 2019 年 8 月に発表されました。
• Canon EOS 90DとCanon EOS M6 Mark IIは、どちらも2019年8月に発売されました。
• 2019年9月に発表されたキヤノンEOS M200。
• 2020年2月に発表されたキヤノンEOS 850D。
• キヤノンEOS R100は2023年5月に発表される

DIGIC Xは2020年2月に1D X Mark IIIと同時に発表されました。4K動画を最大120fpsで処理できます（EOS R5では8K動画を最大30fpsで処理できます）。新しいパフォーマンスと画質に基づく改善点は次のとおりです。^[23]

• ノイズ低減処理の改善。
• シャープネスベースの画像処理。
• 特定のデュアルピクセル CMOS AF タスクと被写体検出 (新しいヘッド検出 AF や、ビューファインダーとライブビュー撮影の両方の AF 追跡機能を含む) 用のプロセッサ専用セクション (「ブロック」)。
• 2 つの DIGIC 6+ プロセッサーよりも最大約 3.1 倍高速な画像処理パフォーマンス。
• 連続処理速度は、2 つの DIGIC 6+ プロセッサよりも最大約 380 倍高速です。
• 従来の Dual DIGIC 6+ プロセッサに比べて消費電力が大幅に削減されました。

このプロセッサを使用するカメラには次のものがあります。

• 2020年2月に発売されたキヤノンEOS-1D X Mark III。
• Canon EOS R5とCanon EOS R6 はどちらも 2020 年 7 月に発表され、Canon EOS R6 Mark II は2022 年 11 月に発表されました。
• 2021年9月に発表されたキヤノンEOS R3。
• 2022年5月24日に発表されたキヤノンEOS R7とキヤノンEOS R10。
• 2023年2月8日に発表されたキヤノンEOS R8とキヤノンEOS R50。
• 2024年7月17日に発表されたキヤノンEOS R1とキヤノンEOS R5 Mark II。

DIGICアクセラレーターは、2024年7月にキヤノンEOS R1およびキヤノンEOS R5 Mark IIとともに導入されました。このプロセッサは改良されたデュアルピクセルCMOS AFシステムを搭載し、動いている被写体にフォーカスを切り替えることができるアクション優先AFモードを提供しています。^[24]

DIGIC DVは、キヤノンのシングルチップ CCD デジタル ビデオカメラ、および DC20 および DC40 DVD ビデオカメラで使用されています。

DIGIC DV II は、ハイブリッド ノイズ低減システムと新しいガンマ システムを採用しています。このプロセッサは、Canon のすべての高解像度ビデオカメラに使用されています。また、DC20 と DC40 を除くすべての DVD ビデオカメラ、新しい SD ビデオカメラ FS100、FS10、FS11 にも使用されています。

DIGIC DV IIIプロセッサは、Legria ( PAL )/Vixia ( NTSC ) 高解像度 HFS100、HFS10、HF200、HF20 に使用されています。

Digic DV III は、 2011 年後半の C300を皮切りに、デジタル シネマ カメラのCinema EOSラインにも組み込まれました。

DIGIC DV 4プロセッサは、2013 年に Vixia/Legria G、R、Mini シリーズのビデオカメラ、および同年の XA-20 と -25 のプロ用ビデオカメラに導入されました。キヤノンは、MP4 と AVCHD のビデオ ストリームを同時に録画できると主張しています。

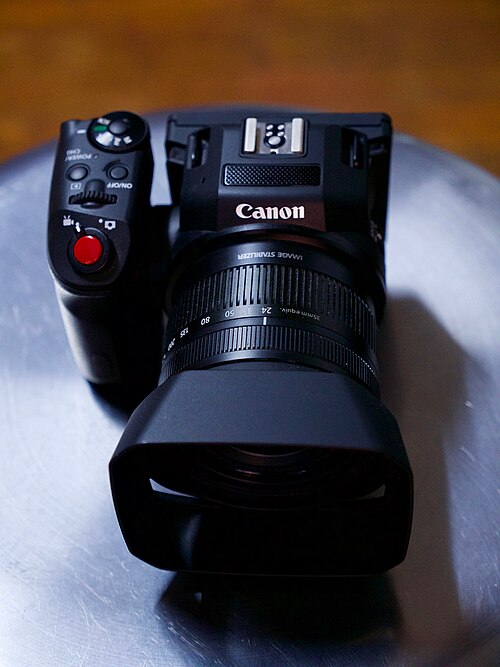

DIGIC DV 5は、 2015年4月8日のNABショー直前に発表された2015年Canon XC10とCanon EOS C300 Mark IIで初めて見られました。XC10は単一のDIGIC DV 5を使用し、C300 Mark IIはデュアルDIGIC DV 5実装を使用しています。どちらも、XF-AVC H.264コーデックで4:2:2カラーサンプリングで24、25、30fpsの4Kに対応しています。DV 5では、はるかに高度で直感的なGUIも可能になりました。

DIGIC DV 6は、2017年5月31日に発表されたCanon EOS C200で使用されています。C200はデュアルDIGIC DV 6実装を使用しています。4k最大60fpsに対応しています。

DIGIC DV 7は、2019年9月5日に発表されたCanon EOS C500 Mark IIで使用されています。C300 mark IIIはDIGIC DV 7実装を使用しています。C300mkiiiは、XF-AVC 4:2:2 10ビットおよびCinema RAW Lightで録画する場合、最大120fpsの4kが可能です。Canon C500mkiiは、Cinema RAW Light 10ビットで録画する場合、最大60fpsの5952 x 3140に対応しており、5.9kおよび4k super35モードの両方で12ビット30fpsに対応しています。

DIGICボードには、 Datalight ROM-DOS ^[25]を実行するx86互換プロセッサ（NEC V30エミュレーション）と、VxWorksを実行するS1ISと他の2つのチップ（イメージプロセッサ自体とMotorola 68HC12）のみが含まれています。^[26]

DIGIC IIおよびDIGIC III ASICには、 ARM 命令セットに基づく32ビットプロセッサが組み込まれています。2007年頃まで、キヤノンのコンパクトカメラはVxWorksベースのオペレーティングシステムを実行していましたが、最近のカメラはキヤノンが独自に開発したDRYOSオペレーティングシステムに基づいています。 ^{[27] [28]}

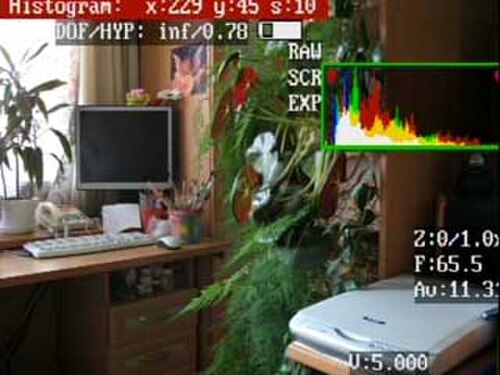

Andrey Gratchev が始めたフリーソフトウェア Canon Hack Development Kit ( CHDK )プロジェクトは、標準ファームウェアを置き換えることなく、多くのCanon PowerShotカメラの機能強化に成功しました。^{[29] [30]}これにより、多くの Canon コンパクトカメラをプログラムで制御できるようになり、UBASICやLuaで記述されたゲームやスクリプトなどの機能を追加できます。機能には、RAW での撮影、USB ケーブルによるリモートシャッターリリース、複数のカメラ間の同期撮影、動き検出トリガーによる写真撮影、カスタマイズ可能な高速連続 (バースト) TV、Av、ISO、フォーカスブラケット (被写界深度の増加)、以前のカメラで削除された 1 GB のビデオサイズ制限、シャッター、絞り、ISO オーバーライド (シャッター速度 64 インチから 1/10,000 インチ以上) などがあります。^[31]

CHDKプロジェクトがファームウェアを増強または拡張するには、カメラのオリジナルファームウェアのコピーを入手する必要がありました。これは純粋なソフトウェア方式で実行できる場合もありますが、他のケースでは^[32]、カメラの点滅するLEDを光シリアルポートとして使用してファームウェアをホストコンピュータに送信する方法に依存しています。^[33]

ただし、PowerShot カメラにプリコンパイルされたファームウェアをインストールするには、正しいバイナリをダウンロードして SD メモリ カードにコピーするだけで済みます。カメラの電源を入れたときに SD カードがロックに設定され、ブート フラグが有効になっている場合、カメラはカード上のバイナリ ファイルから自動的に起動し、CHDK がカメラの RAM にロードされます。カードがロック解除されているか取り外されている場合、カメラは元の Canon ファームウェアで起動します。ただし、CHDK は SD カードのロックをマスクするため、カメラは引き続きカードに書き込みます。または、Canon メニューから CHDK を手動でロードすることもできます。

CHDK は、 GNU GPLバージョン 2 以降に基づいてリリースされています。

400plusは、Canon 400Dに非破壊的かつ非永続的な追加機能を提供する無料のファームウェアアドオンです。 ^[34]

Spy LanternはPowerShotとCHDKオープンスクリプトをベースにした監視カメラの商用プロジェクトです。 [ ^{35 ] [36]}

Magic Lanternは、2009年にTrammell HudsonによってCanon 5D Mark II用に書かれたファームウェアアドオンで、2010年7月に同じ作者によって550D/T2i/Kiss X4（1.0.8）に移植されました。2010年9月から、CHDKフォーラムのA1exと他の人々がこのアドオンを550D/T2i（1.0.9）、60D、500D/T1i/Kiss X3、600D/T3i/Kiss X5（1.0.1）、50Dに移植しました。また、7Dでも動作します。^[37]ファームウェアはGNU General Public Licenseの下でリリースされています。^[38]元々はDSLR映画制作用に開発されましたが、その機能ベースは静止画撮影に役立つツールも含むように拡張されました。^[39]

現在の機能は次のとおりです:

• オーディオコントロール、画面上のオーディオメーター、A/Vケーブル経由のオーディオモニタリング
• HDRビデオ、ビットレート制御、FPS制御、自動再起動
• 正確なISO、ホワイトバランス、シャッタースピードコントロール
• ゼブラ、擬似カラー、ヒストグラム、波形、スポットメーター、ベクトルスコープ
• フォーカスピーキング、「マジックズーム」、トラップフォーカス、ラックフォーカス、フォローフォーカス
• 自動露出ブラケット、フォーカススタッキング
• インターバルメーター、電球ランプ、電球タイマー（最大 8 時間）
• カスタムクロップマーク/画面上のグラフィック
• 画面上のフォーカスと被写界深度情報、CMOS温度、時計
• カスタマイズ可能なメニュー
• 一部のデジタル一眼レフカメラの14ビットRAWビデオ

今後予定されている機能には、クリーンHDMI出力、アナモフィックプレビュー、カスタムカーブなどがある。^[40] Magic Lanternをインストールしても、Canonの標準ファームウェアを置き換えたりROMを変更したりするのではなく、並行して実行されるため、削除は簡単でリスクもほとんどない。Canonは、保証や機能に関して、アドオンファームウェアに関する公式声明を出していない。^{[41] [42]}
