キャドスター

キャドスター

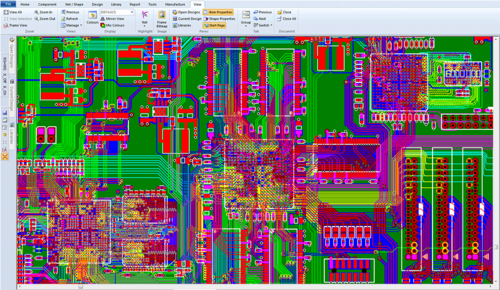

CADSTAR PCB設計エディタ
開発者	図研
初回リリース	1987年9月; 37年前 (Sept 1987)
安定版リリース	2018 / 2018年4月1日; 6年前 (2018-04-01)
オペレーティング·システム	Windows、以前はDOS
プラットフォーム	32 ビット x86 PC
利用可能	英語
タイプ	ECAD / EDA、CAM
ライセンス	永久
Webサイト	zuken.com/CADSTAR

CADSTAR は、回路図やプリント回路基板(PCB) の設計と作成を行うWindowsベースの電子設計自動化(EDA)ソフトウェアツールです。エンジニアに、単純なものから複雑なものまで、多層 PCB を設計するためのツールを提供します。CADSTAR は、回路図のキャプチャ、バリアント管理、配置、自動および高速配線、信号整合性、電力整合性、EMC 解析、設計ルール チェック、製造データの生成など、さまざまな機能を備えています。

CADSTARはもともと英国のPCBベンダーRacal-Redacによって開発され、 1994年の買収以来、図研の製品ポートフォリオの一部となっています。 ^[1]このソフトウェアは、英国ブリストルにある図研のテクノロジーセンター（ZTC）で開発されています。

CADSTARの基本機能は、CADSTAR Express ^[2]の無料版でテストすることができます。また、CADSTARで作成された回路図ファイルやPCBファイルは、無料のCADSTAR Design Viewerを使用して確認することができます。

CADSTAR の最初のバージョンは 1988 年にDOSで実行されてリリースされました。CADSTAR for Windows 1.0 は 1994 年 3 月にリリースされました。それ以来、1 年に 1 回程度のメジャー リリースが行われています。 その後、図研は2019 年に eCADSTAR をリリースしました。

CADSTAR には、次のような特定の用途向けのモジュールが多数含まれています。

• デザイン エディターこれにより、エンジニアは回路図を描画し、PCB レイアウトを定義し、完成した PCB から製造データを生成することができます。
• ライブラリ エディターシンボル、コンポーネント、パーツの作成に使用します。ODBC 準拠のデータベースをサポートします。
• 埋め込みルーターデザイン エディター環境内でボードのトラック (レイアウト) やその他の銅フィーチャを作成するために使用されます。
• PREditor は、組み込みルーターよりも多くの機能を備えたデザイン エディターの外部環境で、ボードのトラックやその他の銅フィーチャを作成するために使用されます。
• 高速 PREditor を使用すると、ユーザーは幅広い回路ルールと配線制約を定義して、レイアウト プロセスを制御できます。
• シグナル インテグリティ検証レイアウト後のシグナル インテグリティ シミュレーション ツールセットと what-if 分析。
• 電力整合性同時実行の電力整合性に関する what-if 分析を含む高速分析方法論。
• EMC アドバイザーは、設計者が EMC 設計の問題を予測、分析、制御するのに役立ちます。
• 設計移行ツール他の EDA ツールから CADSTAR に設計とライブラリを移行するために使用されます。
• バリアント マネージャーは、同じ PCB 上の異なる部品値または適合していないコンポーネントのバリアント アセンブリをサポートできます。
