バタフライボム

バタフライ爆弾（Sprengbombe Dickwandig 2 kg、SD 2 ）は、第二次世界大戦中にドイツ空軍が使用したドイツの2キログラム（4.4ポンド）の対人子爆弾（または子爆弾）である。子爆弾が展開されると開く薄い円筒形の金属製の外殻が、表面上は大きな蝶のように見えることから、このように名付けられた。^[1]デザインは非常に特徴的で、簡単に認識できた。SD 2子爆弾は個別に投下されたのではなく、6個から108個の子爆弾を収納するコンテナに詰め込まれた。例としては、AB 23 SD 2やAB 250-3子爆弾ディスペンサーが挙げられる。SD 2子爆弾は、コンテナが航空機から切り離されて破裂した後に投下された。SD 2は常にグループで投下されたため（個別に投下されることはなかった）、1個の不発のSD 2が発見されることは、近くに他のSD 2が投下されたという確実な兆候であった。この爆弾の種類は、戦闘で使用された最初のクラスター爆弾の1つであり、非常に効果的な武器であることが証明されました。SD 2子爆弾を搭載し、空中に投下する爆弾コンテナは、ドイツ空軍の航空および地上要員によって「悪魔の卵」というニックネームで呼ばれていました。^[2]

SD 2子爆弾は長さ76ミリメートル（3.0インチ）の鋳鉄製円筒で、翼が展開する前は直径がわずかに大きかった。長さ121ミリメートル（4.8インチ）の鋼鉄ケーブルがスピンドルを介して子爆弾の側面にある信管ポケットにねじ込まれたアルミニウム製の信管に接続されている。外殻は蝶番で留められており、投下されると2つの半円筒として開く。さらに、両端のバネ仕掛けの翼が外側に飛び出す。端の翼は気流に対して斜めになっており、子爆弾が落下するにつれて（信管に接続された）スピンドルが反時計回りに回転する。スピンドルが約10回転すると（爆弾から部分的にねじが外れ）、信管内のバネ仕掛けのピンが解放され、SD 2爆弾が完全に起爆状態に​​なる。信管が起爆状態に​​なった後も、爆弾が地面に向かって降下する間、翼と起爆スピンドルは爆弾に取り付けられたままであった。バタフライ爆弾には、kleine Zündladung 34 (kl. Zdlg. 34/Np、起爆帽、7グラムのニトロペンタ) ブースターと、225グラムの鋳造 Füllpulver 60/40 (アマトール) 爆薬からなる主爆薬充填物が含まれていた。SD 2によって生成された破片密度は、地上で爆発したSD 2爆弾から半径8メートルで1平方メートルあたり1個の破片であった^。全体として、SD 2の本体は、質量が1グラムを超える破片を約250個と、それより軽い破片をさらに多く生成した。破片は一般に、半径10メートル (33フィート) 以内にいる人にとって致命的であり、100メートル (330フィート) 離れた場所でも深刻な破片損傷 (たとえば、深く貫通する眼の傷) を引き起こす可能性があった。バタフライ爆弾は通常、麦わら色（砂漠迷彩）に塗装されるが、DoppZ（41）または（41）A信管が取り付けられている場合は、濃い緑または灰色に塗装される。

バタフライ爆弾には、アルミニウム製で、円で囲まれた型式が刻印された 3 種類の信管のいずれかを取り付けることができました。

• 41 信管– 2 つの設定がある外部セレクター スイッチがあります。「Zeit」(時間) 設定では、爆弾は起爆してから約 5 秒後に空中で起爆します。「AZ」(Aufschlagzünder - 衝撃) 設定では、爆弾が地面に衝突したときに起爆します。起爆スピンドルのベースにある 4 つのねじ山が見えている場合、信管は起爆しています。セレクター スイッチが「Zeit」に設定されていて爆弾が不発の場合、この信管は妨害に対して非常に敏感です。41 型信管の特定のスイッチ設定は、信管の外部ではっきりと確認できます。
• 67 信管– 時計仕掛けの遅延。空中で作動してから 5 分から 30 分の間に起爆時間を設定できます。この信管には、衝撃起爆用の外部セレクター スイッチもあります。67 型信管の特定のスイッチ設定は、外部からはっきりと確認できます。
• 70 信管–爆弾が地面に衝突した後に動かされると、反操作装置(ブービートラップ) が起爆します。起爆スピンドルの基部の 3 つのねじ山が見えている場合、信管は起爆されています。

子弾コンテナ内のバタフライ爆弾には、標的への妨害効果を高めるために、異なる信管を混在させて取り付けることができました。さらに、2 つの作動機能を備えた単一の信管タイプ (タイプ 41 など) が取り付けられている場合、子弾コンテナ内の爆弾には、ドイツ空軍の地上要員が選択した信管設定のいずれかまたは両方が備わっている可能性があります。41A、41B、70B1、70B2 などの信管の派生型も存在しました。これらの派生型は、銃剣継手を介して信管ポケットに挿入されました (信管は 2 つの鋼鉄クリップで固定されていました) が、それ以外は同じように機能しました。

より現代的なクラスター爆弾と同様に、完全に起爆したが不発に終わったバタフライ爆弾の無力化は現実的ではないと考えられていた。これは、SD 2 信管が、一旦起爆すると安全化するのが極めて困難で危険となるように意図的に設計されていたためである。その代わりに、不発の SD 2 バタフライ爆弾の標準的な安全化手順は、少なくとも 30 分間その地域から避難し (子爆弾にタイプ 67 時限信管が取り付けられている場合)、次に土嚢の輪で周囲を囲み (爆発を封じ込めるため)、その横で小さな爆薬を爆発させてその場で破壊することであった。他の解決法としては、爆弾に長い紐を取り付けて身を隠した後に引っ張る、または開けた田園地帯にある爆弾の場合は安全な距離からライフルで射撃する、などがあった。

不発の SD 2 バタフライ爆弾のすべてが羽根が付いているわけではありません。羽根が錆びて落ちている場合もあります。その場合、SD 2 は側面にアルミニウムの円盤 (信管) が付いた錆びたブリキ缶のような状態になり、短い棒が突き出ていることもあります。年数や状態にかかわらず、不発の SD 2 はすべて外乱に対して非常に敏感であり、簡単に爆発する可能性があります。

バタフライ爆弾は1940年にイプスウィッチに対して初めて使用されたが、1943年6月にはキングストン・アポン・ハル、グリムスビー^[3]、クリーソープスなどイギリス国内の様々な標的にも投下された。 ^[4]エリック・ウェイクリング中佐は王立工兵隊内でグリムスビーの不発弾除去を指揮した。^[5]その後、バタフライ爆弾は中東で連合国軍に対して使用された。^[6]イギリス政府は、ドイツ軍による継続的な使用を奨励することを避けるため、バタフライ爆弾による被害と混乱のニュースを意図的に隠蔽した。1940年10月28日、適切に起爆しなかったバタフライ爆弾がイギリス陸軍兵器技術者のカン軍曹とテイラー少尉によってイプスウィッチで発見された。起爆ロッドを信管にねじ込むことで（つまり非起爆位置）、イギリス軍は新しい兵器システムの安全な例を回収し、そのメカニズムをリバースエンジニアリングして理解することができた。^[7]

SD 2は、1941年6月22日に始まったドイツ軍のソ連侵攻、バルバロッサ作戦の初期段階で使用された。主要なソ連の飛行場にSD 2とSD10（10kgの子弾）を投下するために20人から30人の搭乗員が選抜され、各飛行場に3機の編隊が割り当てられた。これらの初期攻撃の目的は、主攻撃が開始されるまでソ連軍の飛行機が分散するのを防ぐとともに、混乱と混乱を引き起こすことだった。^[8]第51戦闘航空団はSD 2の事故により15機の航空機を失ったと報告されているが、これはその日のドイツ空軍の損失全体のほぼ半数に相当した。^[9]

ドイツ空軍のSD2の月間消費量は、1941年夏の289,000機から1943年7月には436,000機、1943年8月には520,000機に増加した。この増加は、ドイツ空軍上層部の要求を満たすには程遠かった。^[10]

AB 250-2子爆弾ディスペンサーは、144個のSD 2対人子爆弾、または30個の対装甲SD-4子爆弾を搭載できた。一方、AB 250-3は108個のSD 2を搭載できた。AB 250は、フォッケウルフFw 190 F/Gシリーズに最も頻繁に搭載されたが、実際にはMe 262を含むさまざまな航空機に搭載できた。ヒトラーの干渉により、これらのジェット戦闘機は、戦闘爆撃機（JagdBomber）として運用されたが、この役割にはあまり適していなかった。特に、Me 262は、10月初旬にアイントホーフェンへの迷惑攻撃にAB 250子爆弾ディスペンサーを積んで送られた。^[11]

イギリスでドイツのバタフライ爆弾によるイギリス人の最後の死者は、戦争終結から11年以上経った1956年11月27日に起きた。イギリス空軍のハーバート・デリントン中尉^{[12] [13]}が「アップミンスター爆弾墓地」（イギリス空軍ホーンチャーチ基地の東に位置する人里離れた砂地で、爆発物処理の実験と研究が行われていた）でSD2を調べていたところ、爆発した。彼は同日、オールドチャーチ病院で破片と爆風による負傷で死亡した。 ^[14]

1981年、マルタ島で41歳のマルタ人、ポール・ガウチが、金属パイプに蝶爆弾を溶接し、それを無害な缶だと思い込んで木槌代わりに使って死亡した。^[15] この種の爆弾が最後に発見されたのは2009年10月28日で、激しい爆撃を受けた飛行場近くの人里離れた谷で11歳の少年が発見した。この爆弾はマルタ軍によって現場で安全に爆発した。^[15]

•

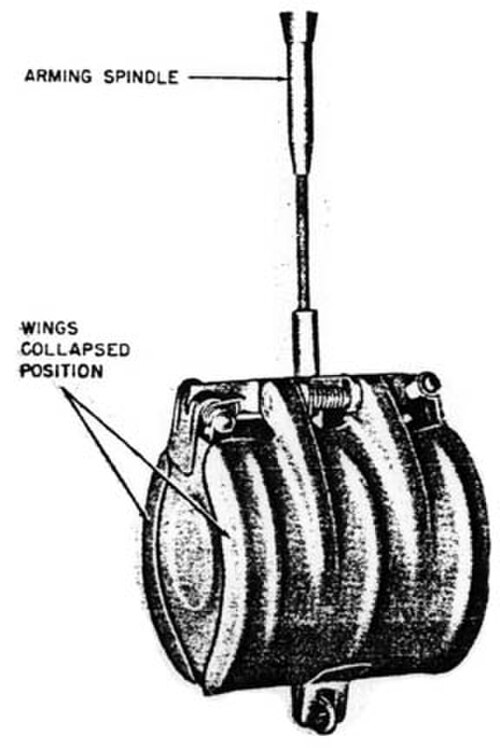

  民間防衛訓練パンフレット No. 2: 空中から投下される物体 (第 3 版) に掲載されている SD 2 の写真。
•

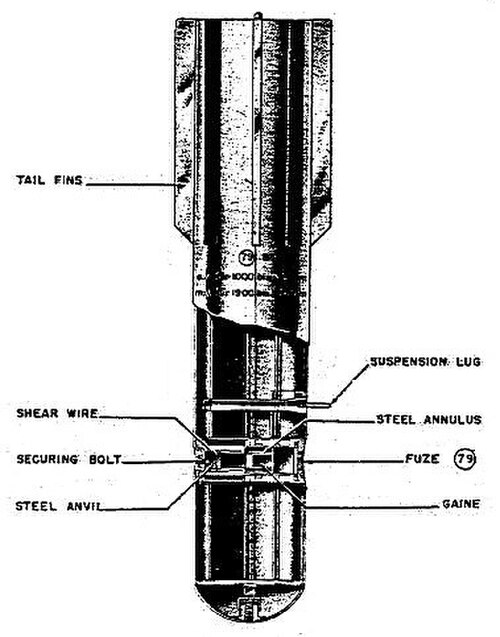

  AB 23子弾ディスペンサー。
•

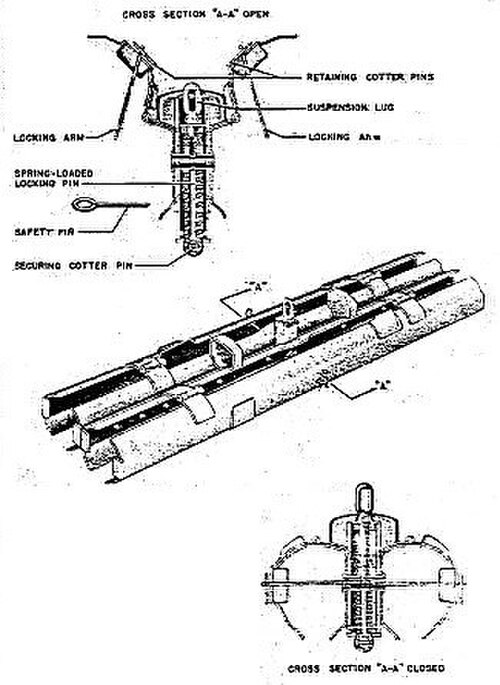

  AB 24T 子弾ディスペンサー。
•

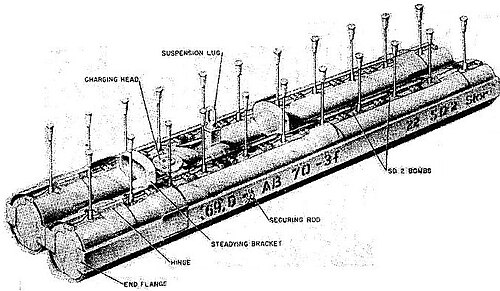

  AB 70-3 子弾ディスペンサー。
•

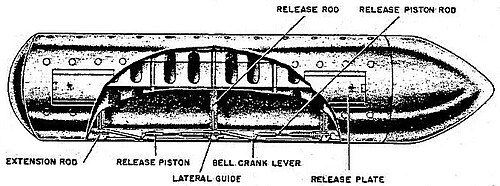

  AB 250-1 子弾ディスペンサー。
•

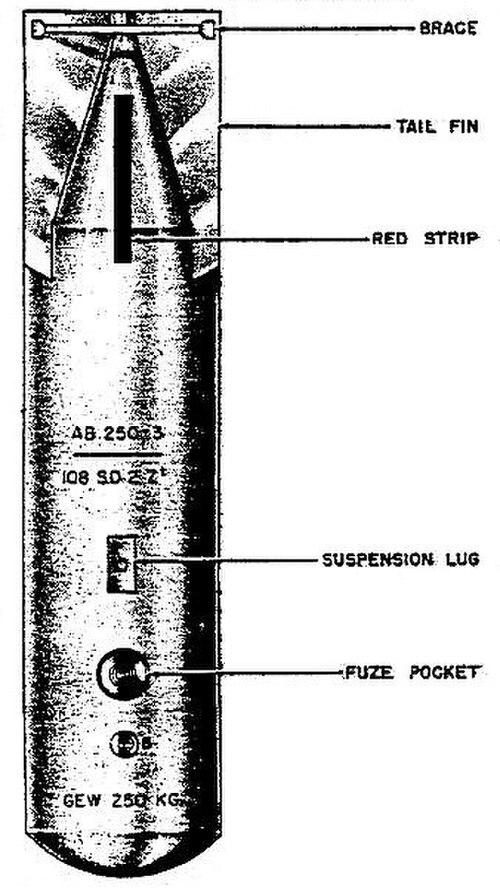

  AB 250-3子弾ディスペンサー。

アメリカは第二次世界大戦、朝鮮戦争、ベトナム戦争で使用するためにSD2のコピーを製造し、M83子弾と名付けた。^[16] M83子弾に使用された3種類の信管は、ドイツのオリジナルの設計をわずかに改良したバージョンであった。

• M128A1 - 空中爆発または衝撃信管。空中爆発は起爆後2.5秒で発生。衝撃時の爆発は瞬時。信管設定は外部に明確に表示されており、地上要員が選択可能。
• M130A1 - 10、20、30、40、50、60 分の遅延時間を持つ時計仕掛けの時限信管。刻印はないが、起爆スピンドルの四角いフィッティングで識別できる。
• M131A1 - 妨害防止信管。装置が妨害されると起爆する。刻印はないが、起爆スピンドルの五角形の取り付け部で認識できる。

4ポンド（1.8 kg）のM83破片爆弾は、米国のM28およびM29クラスター爆弾に使用されました。

•
  翼を閉じた状態の米軍M83クラスター爆弾。信管はまだ作動していない。
•

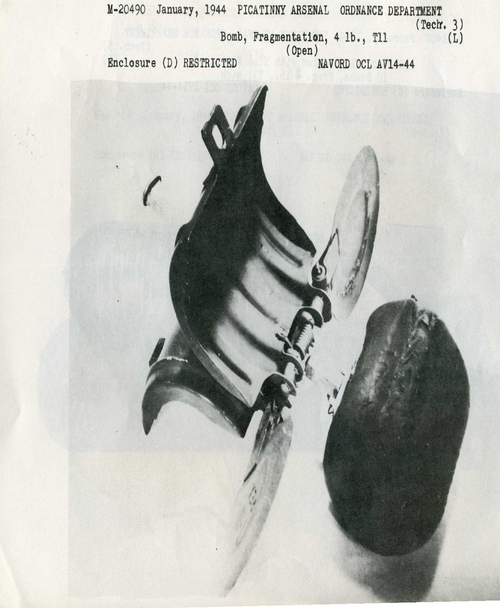

  翼を展開した米国のM83クラスター爆弾。
•
  500ポンドのM29クラスター爆弾とその中に90個のM83子爆弾が内蔵されている
