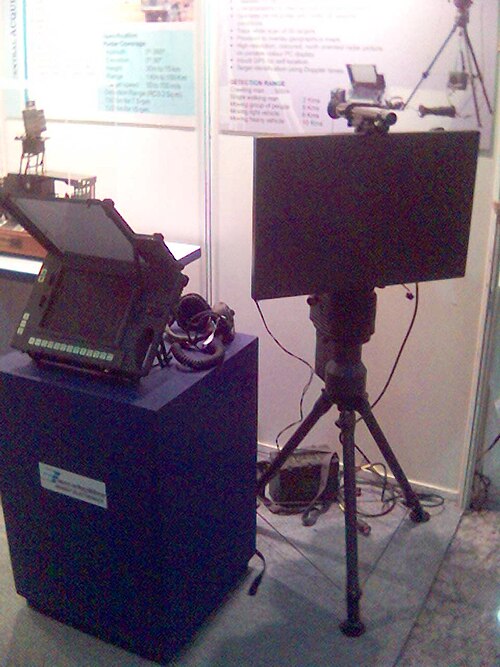

 Aero India -2007での BEL BFSR-SR 展示。背景にはディスプレイ ユニットが見えます。この BFSR ユニットには、レーダー アレイの上部に統合された熱画像カメラがあります。電源バッテリーは安定性を高めるために三脚から吊り下げられています。 | |
| 原産国 | インド |
|---|---|
| メーカー | バーラト・エレクトロニクス・リミテッド |
| デザイナー | 電子・レーダー開発研究所( DRDO ) |
| 建造数 | 1400+ |
| 頻度 | Jバンド |
| 範囲 | 這う男 - 700メートル 歩く男 - 3キロ（1.9マイル） 人々の集団 - 7キロ（4.3マイル） 軽車両 - 10キロ（6.2マイル） 大型車両 - 14キロ（8.7マイル）[1] |
| 方位角 | 30～180° |
| 標高 | -40～+15° |
| 精度 | ±20メートル（66フィート） |
| 力 | 80ワット |
| その他の名前 | PJT-531 |
PJT -531戦場監視レーダー - 短距離 （BFSR-SR）は、インド国防研究開発機構（DRDO ）によって開発された、携帯可能な2D短距離戦場および境界監視 レーダーです。BFSRは、DRDOのベンガルールにある研究所、電子・レーダー開発研究所（LRDE ）によって設計され、 Bharat Electronics Limited （BEL）によって製造されています。[2]
BFSRはインド国境地域、特にジャンムー・カシミール州の実効支配線（LoC）沿いで侵入を防ぐのに使用されている。インド軍では1,100台以上が使用されている。諸外国からもBFSRの発注がある。[3]
現在、陸軍では1,400台以上のBFSRが移動する地上目標に対して使用されています。木の葉を貫通するBFSRレーダーが開発中です。[4]
発達
カルギル戦争の余波と侵入レベルの高まりを受けて、インド軍は監視能力の増強のため電子センサーの検討を始めた。特定された技術の1つは小型の監視レーダーであり、インド軍はすぐにその要件をLRDEに提示した。[5] DRDOには国産レーダーの開発が認可された。その間、いくつかの戦場監視レーダー（SR）がプロジェクトの完了を待って、8億ルピーの費用でイスラエルから輸入された。 [6] [7]これに伴って、インド軍へのハイテク機器の大規模な導入が行われた。
このレーダーは、DRDO部門のLRDEによって設計・開発され、BELによって製造された。2000 年に開始された開発は、S. Varadarajan 博士がプロジェクト ディレクターを務め、BEL の協力を得て LRDE で実施された。[5]このプロジェクトは、コンカレント エンジニアリングの体系的な例であり、製造機関が設計および開発段階を通じて関与した。これにより、設計を迅速に製造に移行できた。BFSR プログラムの顕著な特徴は、インドの防衛プログラムでは初となる、インドの民間部門の高度な関与であった。LRDE による設計と技術移転の後、民間企業は回転アセンブリと三脚、制御および表示ユニット、電子アセンブリを供給した。これは、大量生産にも引き継がれている。[8]
このレーダーは2002年初頭に試験の準備が整っており[9]、ラジャスタン州とジャンムー・カシミール州で広範囲にわたる試験が行われた後、開発作業開始から24か月後の2002年7月に承認されました[5] 。
説明
BFSRは人間が持ち運びできる軽量のバッテリー駆動の監視レーダーです。重量は約30kgで、2人または3人のチームで持ち運び、操作できます。[10]
BFSR は、10% のデューティ サイクルと 5W のピーク電力で動作する、完全にコヒーレントなパルス ドップラー レーダーです。ピーク電力が低いため、レーダーの迎撃確率(LPI) が低くなり、敵のセンサーによる検出が困難になります。このレーダーは、J バンド(10 ～ 18/20 GHz) の 21 チャネルで動作します。あらゆる気象条件や昼夜を問わず動作可能です。
BFSR-SRのコンポーネントには、取り付け用三脚、アンテナ/電子機器アセンブリ、電源用の24Vバッテリー2個、統合制御および表示ユニット（CDU）が含まれます。[11]ターゲットはドップラーターゲット分類を使用して自動的に分類され、出力ドップラーリターンはドップラーオーディオ用のヘッドフォンを通じてオペレーターに送られます。
レーダーは、兵士が別々に携行する 2 つの充電式 24 V バッテリーで動作します。AC 電源でも動作可能です。バッテリーは通常、レーダーの安定性を高めるために三脚から吊り下げられますが、別々に保管することもできます。
レーダーアレイとハードウェア
レーダーアレイは、単一のアレイブロック内のJバンド送信、受信、および処理モジュールで構成されています。信号プロセッサは、非常に低い消費電力に合わせて調整された単一のオンボードFPGAベースのチップです。 [12]アンテナアレイは、マイクロストリップパッチアレイアンテナで構成されています。[13]送信機はソリッドステート送信モジュールであり、独立した受信機はスーパーヘテロダインタイプの受信機です。
レーダーアルゴリズムにはデジタルパルス圧縮技術が組み込まれており、LPI特性を改善し、レーダーの精度を高めます。この技術はLRDEによって独自に開発されたもので、インドのレーダー技術に大きな進歩をもたらしました。[12]
画面
BFSR 処理および表示ユニットと制御機能は、制御および表示ユニット (CDU) と呼ばれる単一のタッチ センシティブなポータブル IBM PC に統合されています。一部の処理要素もレーダーに組み込まれています。処理された情報は、高解像度の 10.4 インチ LCD カラー ディスプレイに表示されます。
PC は Windows NT ベースのメニュー駆動型ユーザー インターフェイスで動作するため、BFSR の操作は非常に簡単です。
高解像度で北を向いたカラーのレーダー画像が PC ディスプレイに表示されます。レーダー表示は、プラン位置指示器(PPI) 表示または B スコープ表示のいずれかになります。また、このディスプレイにはデジタル地理マップ オーバーレイ機能も備わっており、これによりターゲット データを戦術データと統合して地上部隊や指揮官が使用することができます。さまざまな地理マップをレーダー ディスプレイにオーバーレイできます。ターゲットの位置をマークして、さらに調査したり、地上部隊がそのエリアを調査したりできます。[10]
レーダーと CDU 間のインターフェースは、RS232C または LAN 接続のいずれかです。レーダーと CDU 間の通信には、軽量で頑丈な標準陸軍 2 線フィールド ケーブルが使用されます。これにより、オペレーターは、塹壕、バンカー、隠れ家などの安全な場所で、レーダーから最大 100 m 離れた場所に配置できます。これにより、オペレーターのセキュリティと安全性が向上し、技術的および戦術的要件を満たす適切な場所にレーダーを配置する際の柔軟性が向上します。有線インターフェースを使用すると、傍受に対するセキュリティが向上し、ノイズが低減され、レーダーと CDU が互いに視線内にある必要がなくなります。[10]
ネットワーキング
BFSRには、監視の有効性を高めるために、 COTSベースの組み込みネットワークとセンサー フュージョンが搭載されています。最大 10 台のレーダーを同時にネットワーク化して、より広い範囲をカバーできます。ネットワーク内のすべてのレーダーは、中央ハブからリモート制御することもできます。
より広いエリアをカバーするためにさまざまなレーダーをネットワーク化する機能も BFSR に組み込まれています。
サーマルイメージャー
第 3 世代のサーマル イメージャーも BFSR で使用するように構成され、BFSR に統合されています (情報ボックスの画像を参照)。中波長赤外線( MWIR ) スペクトル (3 ～ 5 マイクロメートルの波長) で動作するこのイメージャーは、単一の視野 (単眼照準) を備えています。これにより、BFSR は昼夜を問わず視認できます。すべての BFSR データと画像 (レーダー データとサーマル データの両方) が統合され、共通の制御および表示ユニット (CDU) に表示されます。このように、レーダーはディスプレイを IR センサー出力と統合できるため、システム全体の効率が向上します。
レーダーは、より多くの機能が追加され、統合の面でさらに進歩し続けています。センサー融合を支援し、監視の有効性を高めるために、新しい型はインド陸軍のハンドヘルドサーマルイメージャー（HHTI）とネットワーク化され、レーダーで検出されたターゲットを視覚的に追跡します。
手術
BFSRは迅速な展開ができるよう設計されており、セットアップ時間は5分未満です。[10]レーダーにはGPSが内蔵されており、自己位置の測定とデジタルマップとの位置合わせが可能です。また、デジタル磁気コンパスも内蔵されており、レーダーを自動的に北に向けることができます。[14]これにより、ターゲットの正確な位置が測定されます。
動作モード
レーダーは、監視/スキャン（「検索」）、捕捉、追跡/分類モードなど、さまざまなモードで操作できます。レーダーは手動で操作することも、自動の「スタンバイ」モードにすることもできます。BFSR には統合されたキャリブレーション モードとメンテナンス モードもあり、現場でのメンテナンスとテストが容易になります。さらに、レーダーにはトレーニング シミュレーターが組み込まれており、大規模なトレーニング施設を必要とせずにオペレーターのトレーニングに役立ちます。[10]追加のトレーニング モジュールは、PC に簡単にロードできます。
BFSR に組み込まれたテスト機器 (BITE) は、信頼性の向上に役立ち、現場でのレーダーの調整と障害検出を容易にします。
さまざまなモードは、オペレーターがCDUから遠隔で設定できるため、BFSRに物理的な変更を加えることなく、オペレーターが危険にさらされることなく、さまざまな操作モードを実現できます。ネットワーク化されたレーダーの操作は遠隔制御も可能です。[10]
スキャン モードでは、レーダーは指定されたセクターの周囲をスキャンして、移動する物体を探します。また、「スキャンしながら追跡」(TWS) 操作も可能で、TWS 取得モードでは 50 個のターゲットを追跡できます。スキャンの速度は、アンテナの回転速度を低速、中速、高速のいずれかに調整することで調整することもできます。
ターゲットが見つかった場合、オペレーターは専用の追跡モードでそのターゲットを追跡することを選択できます。ターゲットからのドップラー反射が処理され、分類を支援するためにオペレーターのヘッドフォンに送られます。レーダーの分類アルゴリズムは、徘徊するターゲット、単一の移動ターゲット、人間のグループ、軽車両、大型車両、ヘリコプターに自動的に分類します。
レーダーは、検出能力を高めるために車両やマストに取り付けることもできる。[15]機動性、より広い範囲、障害物や地面の反射を克服するために、BFSRの車両搭載型が開発されている。レーダーアレイは、ジープまたはトラックのプラットフォーム上の6メートルの長さの伸縮マストに取り付けられている。[10]
アプリケーション
BFSR は、国境監視と侵入者検知の要件を考慮して設計されています。したがって、国境監視と防御に理想的なツールです。また、偵察隊、前線観測員、特殊部隊による戦場監視と情報収集にも使用できます。また、小規模な歩兵部隊による低空飛行のヘリコプターやボートの検出用の低コスト ソリューションとして使用でき、大型防空レーダーがない場合でも、より優れた防御が可能になります。
BFSR は主にインド軍によって指定地域や国境の監視、侵入や不法移民の防止に使用されています。また、機密サイト、産業施設、発電所などの境界監視や保護にも使用できます。
状態
BFSR-SRは現在インド軍によって広く使用されており、パキスタンやバングラデシュとの国境地帯で監視と侵入防止のために使用されている。2004年にインド軍は1176台を55億1千万ルピー（1億2500万米ドル）で発注し、18か月以内に納品された。 [3] [8]インド国境警備隊も国境監視のためにこれらのレーダーを導入している。[16] [17]
海外販売
BELは、国際的な防衛プレゼンスを向上させるために、BFSRを海外の顧客への主要製品として積極的に宣伝しています。[3] BFSRの価格は1ユニットあたり4億～5億ルピーで、同等の西側諸国のシステムの3分の1です。[18]
BFSRは海外での販売も伸ばしており、インドネシアが100台、スーダンが10台のレーダーを発注している。実際、インドネシアはインド軍よりも先にレーダーを受け取った最初の顧客だった。[8]モザンビークも試験用にレーダーを購入した。BELはスリランカ、ウズベキスタン、その他の国を販売先として検討している。少なくとも5カ国から本格的な販売の問い合わせがあった。BELは他国での現地評価のために製品を提供する準備を進めている。[3]
オペレーター
輸出
仕様
パフォーマンス
範囲
- 検出範囲:
- 這う男： 500メートル
- ウォーキングマン： 2 km（1.2 マイル）
- グループ: 7 km (4.3 マイル)
- 軽自動車: 10 km (6.2 マイル)
- 大型車両: 14 km (8.7 マイル)
- 距離精度: 20m rms
- 距離分解能: 50 m
- 速度: 0.9 m/s ～ 90 km/h
方位角と仰角
- 高度範囲: -40 ～ +15° (リモート設定可能)
- 方位角セクタースキャン: 30～180°
- 方位精度: 0.5° rms
- 方位角分解能: 4°以上
- スキャンしながら追跡: 50 ターゲット
技術仕様
- 計測範囲: 18 km (11 マイル)
- 周波数帯域: Jバンド、21周波数
- 送信機タイプ: ソリッドステート
- 受信機タイプ: スーパーヘテロダイン
- アンテナタイプ: マイクロストリップパッチアレイ
手術
- 動作モード: 監視と追跡
- ターゲット識別:ドップラー音の使用
- 回転率: 低、中、高
画面
- 制御および表示ユニット:カスタマイズ、ポータブル、IBM PC、Windows NTオペレーティング システムと互換性あり
- ディスプレイタイプ: 10.4インチLCDカラー
- 表示モード: PPI または B スコープ
- 外部インターフェース: RS232C、LAN
パワーと信頼性
- 重量: 30 kg (付属品を除く)
- 電源: 公称24V DC
- 消費電力: 80W
- 動作温度: -20～+55 °C
- MTBF : 1500時間
- 動作高度: 最大 16,000 フィート (4,900 m)
