Apple アタッチメントユニット インターフェース

Apple Attachment Unit Interface ( AAUI ) は、コンピュータ機器をイーサネットに接続するために使われる標準のAttachment Unit Interface (AUI) をAppleが機械的に再設計したものです。^{[1] : 1} AUI は、1990 年代初頭に始まった10BASE-Tネットワークの支配以前の時代に人気がありました。AAUI はコネクタをはるかに小型でユーザーフレンドリーにするための試みでしたが、^[2]インターフェイスの独自性も批判されました。^{[1] : 8}

AAUIは、イーサネット経由での接続を容易にすることを目的としたイーサネット周辺機器のシステムの一部です。AAUIが導入された当時、イーサネットシステムは通常10BASE2（シンネットとも呼ばれる）でした。AppleのシステムはFriendlyNetと呼ばれています。FriendlyNet 10BASE2システムでは、BNC Tコネクタや個別の50  Ω ターミネータ。インラインに配置された T コネクタに挿入される単一のBNC コネクタの代わりに、FriendlyNet トランシーバには、ケーブルを接続する 2 つの BNC コネクタが両側に 1 つずつあります。どちらかの側からケーブルが失われると、トランシーバは自動的にネットワークを終端します。さらに、Apple 10BASE2 ケーブルは、デバイスが接続されていない場合にネットワークを終端します。したがって、シンネット ネットワークを接続する際に起こり得るミスの数が大幅に減少します。これらのミスはネットワーク セグメントを無効にする可能性があるため、これは大きな改善となります。

FriendlyNet の機器は高価でした。このため、イーサネットを内蔵していると謳われていた Apple のコンピュータは、イーサネットへの接続に費用がかかり、コンピュータ システムの総価格の 10 分の 1 ほどが上乗せされることもあり得ました。さらに、AAUI は 10BASE2 以外のシステムでは利点がなく、10BASE-T が普及するにつれて、外部トランシーバのコストを正当化できなくなりました。Apple は最終的にこのシステムを放棄し、名前を売却しました。

Macintosh Quadra、Centris、PowerBook 500、Duo Dock II (PowerBook Duo 用)、および初期のPower Macintoshには AAUI ポートがあり、外付けトランシーバが必要です。AAUI がサポート終了に近づく頃には、AAUI トランシーバのコストが消費者にとって負担になっていました。後期モデルには、10BASE-T を直接接続するための AAUI ポートとモジュラー コネクタポートの両方があり、どちらか一方を使用できますが、両方を同時に使用することはできません。AAUI コネクタは、Macintosh LCおよびPerformaマシンで使用される一部のProcessor Direct Slot Ethernet アダプタ カードにも搭載されています。1990 年代後半には AAUI は姿を消し、ベージュ色のPower Macintosh G3シリーズ以降の新しい Apple マシンにはモジュラー コネクタ ポートのみが搭載されるようになりました。

サードパーティの多くも AAUI トランシーバーを製造しました。そのほとんどは、おそらくコスト削減のため、コネクタとケーブルを簡素化しました。サードパーティのほとんど、および Apple 以外の機器は、T コネクタや手動終端を含む標準の 10BASE2 ケーブルを使用します。さらに、Apple の 10BASE2 ケーブルは、長さが固定されており、端が取り外しできないため、壁を通して配線するのが困難であり、あらゆる用途に適しているわけではありませんでした。残念ながら、Apple と Apple 以外の 10BASE2 デバイスを混在させると、ケーブルとコネクタの自然な構成が多くあり、そのエリアでネットワークが信頼できない、または使用できない状態になり、複雑で独自の Apple 10BASE2 配線システムの価値が低下しました。^{[引用が必要]}

AUIは、接続を機械的に固定するためにDA-15コネクタとスライドクリップを使用しています。AAUIはこれらを、14ポジション、0.05インチ間隔の小さなリボン接点コネクタに置き換えました。このコネクタは、同じくDA-15を使用している初期のMacintoshのモニタポートとの混同を避けるために選択された可能性があります。 ^[3]コネクタは、コネクタの側面にある2つのクリップまたはフックを使用して所定の位置に固定されます。これは、差し込むと自動的にカチッと音がし、コネクタ本体の上のスライドシースを後ろに引いてフックを外すと取り外すことができます。サードパーティのAAUIデバイスでは、このシースが省略されていることが多く、ユーザーはプラグハウジングの側面にある小さなタブを直接押してフックを外す必要があります。

AAUI 信号は、 IEEE 802.3 -1990 CSMA/CD 標準のセクション 7 ^[4]に詳述されているように、同名のアタッチメント ユニット インターフェイス(AUI) 信号と同じ説明、機能、および電気的要件を備えています。ただし、ほとんどのホストは、ほとんどの AUI トランシーバーに必要な 12 ボルトではなく、5 ボルトの電力しか提供しません。必要な 12 ボルトを供給する電源を備えたアダプタがApple から提供されており、標準の AUI トランシーバーを AAUI ポートに接続できるようになりました。これにより、AAUI トランシーバーが利用できなかった10BASE-F (光ファイバー) および10BASE5 (ThickNet) イーサネット ネットワークに直接接続できるようになりました。 ^[5]

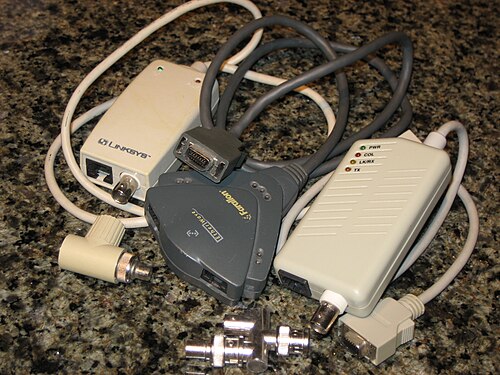

ウィキメディア・コモンズの Apple Attachment Unit Interface に関連するメディア
