電気終端

受動終端器は通常、単一の抵抗器で構成されますが、リアクタンスが大きい負荷の場合は、インダクタ、コンデンサ、トランスなどの他の受動部品が必要になる場合があります。

アクティブ終端器は、終端抵抗器に供給される電圧を一定レベルに保つ電圧レギュレータで構成されています。

強制的な完全終了

強制完全終端（FPT）は、ダイオードがオーバーシュートとアンダーシュートの状態を除去するシングルエンドバスで使用できます。信号は2つのアクティブに制御された電圧レベルの間にロックされるため、標準的なアクティブ終端器よりも優れた性能が得られます。^{[ 2 ]}

パラレルSCSIユニットはすべてターミネータを使用します。SCSIは主にストレージとバックアップに使用されます。アクティブターミネータは、ターミネータ電源の変動を補償するための電圧レギュレータを内蔵したシングルエンドSCSIターミネータの一種です。

コントローラエリアネットワーク（一般にCANバスとして知られる）は、120オームの抵抗器で構成される終端抵抗器を使用する。

ダミーロードは、高周波から超高周波回路で一般的に使用されます。

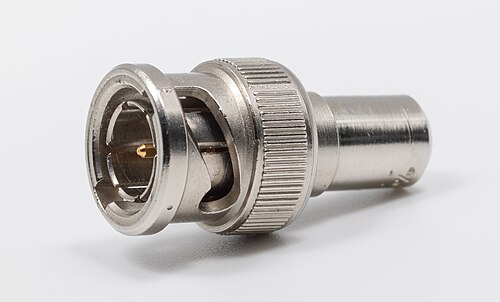

10BASE2ネットワークでは、50ΩのBNC終端抵抗による適切な終端処理が絶対に必要です。バスネットワークが適切に終端処理されていない場合、過剰な電力が反射され、バス上のすべてのコンピュータがネットワーク接続を失う原因となります。

テレビ用同軸ケーブルの終端抵抗は、多くの場合、 F型コネクタにねじ込むためのキャップ状の形状をしています。アンテナケーブルはインターネット接続にも使用されることがありますが、10BASE2（RG-58を使用）にはRG-6を使用すべきではありません。インピーダンスの不一致により、ベースバンド信号の位相に問題が生じる可能性があるためです。

デジタル機器コーポレーションのミニコンピュータUnibusシステムでは、マルチドロップアドレス線とデータ線に178Ωのプルアップ抵抗、シングルドロップ信号線に383Ωの プルアップ抵抗を備えたターミネータカードが使用されていました。 ^{[ 3 ]}

MIL-STD-1553バスでは、78.7オーム、2ワット、1%の終端抵抗が使用されます。バスの両端では、内部終端バスカプラまたは外部コネクタ付き終端器のいずれかを使用して、正（ハイ）信号線と負（ロー）信号線の間に抵抗が接続されます。

MIL-STD-1553Bバスは、波形の歪みや途絶、断続的な通信障害を引き起こす可能性のある信号反射の影響を最小限に抑えるため、両端で終端処理を行う必要があります。

オプションとして、車両用途では、将来的に想定される未指定のデバイスからの負荷をシミュレートするために、高インピーダンス終端器（1000～3000オーム）を使用することができます。

コネクタ付き終端器は、安全チェーン付きと安全チェーンなしの2種類があります。
