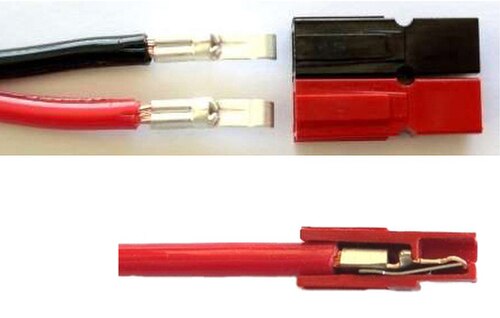

アンダーソン パワーポール 15/30/45 アンペア ハウジングとコンタクト (正面図)
タイプ	電気コネクタ

アンダーソンパワーポールは、アンダーソン パワー プロダクツ (APP) の電気コネクタ ファミリです。^[1]ただし、プラグ互換コネクタは現在、他のソースからも入手できます。このコネクタ シリーズの特定のバリアントは、「高出力」直流(DC) 電力を伝送するための事実上の標準となっていますが、これらの標準は一貫性がなく、無視されることもあります。

Powerpole コネクタは物理的にも電気的にも両性具有なので、どちらの端がプラグでどちらの端がソケットか、どちらの端が正しい極性を持っているかを心配する必要がありません。これは、物理的には両性具有ですが電気的には両性具有ではない 2 線式トレーラー プラグとは対照的です。^{[説明が必要]}

Powerpole コネクタは、最大 180 アンペアの電流定格で使用できます。15/30/45 アンペア定格のコネクタが最も一般的で、同じプラスチック ハウジングを使用し、ハウジングに挿入される金属接点のみが異なります。接点は、電流容量とワイヤ ゲージに基づいて選択されます。^[1]色は、信号の種類 (電源、スピーカー、ロジック、マイク オーディオなど) または異なる電圧を示すために使用できます。Powerpole コネクタは、横に並べて接続することも、積み重ねて、たとえば 1 つのプラグ挿入で 4 つの接続を行うこともできます。接点の定格は、無負荷挿入 100,000 回、全負荷時のホットプラグ 250 回です。^[要出典]

1つの成形ハウジングに2つまたは3つの接点を備えた大型のPowerpoleコネクタ（SB / Multipoleシリーズ）は、無停電電源装置（UPS）、取り外し可能な車両ウインチ、多くの電動フォークリフト、その他の電気自動車のバッテリー接続など、さまざまな産業環境で一般的に使用されています。その範囲は50〜500アンペア、600ボルトです。^[2]

アンダーソンの以前の特許の一部は期限切れになったため、他のメーカーもTyco / TE Con​​nectivity、Sermos、Lightspeedの「AMP Power Series」など、プラグ互換のコネクタをリリースしました。 ^[3]

Powerpole コネクタは、「Albert & JM Anderson Mfg Comp」によって設計され、特許を取得しましたが、最近では「Anderson Power Products」によって設計され、特許を取得しました。

最大 700 A のサイズで利用できる大型の多極設計の場合、各色は物理的にキー設定されており、同じ色のコネクタとのみ嵌合します。アンダーソンは、各色の推奨電圧のリストを公開しています。

• 鉄道模型では上記の色を様々な目的で使用します。^[16]

多くの天文機器が12ボルトを使用しているため、アマチュア天文分野の多くの企業がPowerpoleコネクタを採用しており、Powerpoleコネクタはアダプタ、延長ケーブル、配電盤を低コストで簡単に作成できるソリューションを提供しています。^[21]

Powerpoleコネクタは、アマチュア無線（ハムラジオ）コミュニティの多くのセグメントで、無線機からDC電源、アクセサリまで、あらゆるものの標準12ボルトDC電源コネクタとして採用されています。 ^[14] 3つの注目すべきグループは、アマチュア無線緊急サービス（ARES）、アマチュア無線民間緊急サービス（RACES）^[13]、ワイヤレス協会民間緊急ネットワーク（WICEN）です。^[22] 標準化により、緊急時、公共サービスイベント、フィールドデー、コンテスト中、機器の借用時などに、異なるアマチュア無線家が所有する機器をアダプタなしで一緒に使用できるようになります。

アンダーソンパワーポールコネクタは、事実上の旧標準である2線式トレーラープラグやモレックスコネクタよりも高価ですが、より信頼性の高い電気接続（機械的にも電気的にも）を提供し、より広範囲のワイヤゲージに適応させやすいです。^[23] 旧式のトレーラーコネクタやモレックスコネクタに対するもう1つの利点は、パワーポールが10万回の無負荷挿入と全負荷での250回のホットプラグに耐えられるという優れた定格であることです。パワーポールの特有の両性具有性は大きな利点であり、バッテリーは電源と電力シンクの両方にすることができ、電源をラジオやバッテリーに接続することができ、複数のバッテリー、ラジオ、冗長電源を同じ配電盤を使用して並列に接続することができます。非雌雄同型の接点が雌雄同型の配置で配置されているコネクタ (低価格の太陽光発電機器で使用されるバレット コネクタなど) は、電気的に互換性がない (極性が逆になると機器が損傷する) 可能性があり、非雌雄同型のコネクタは互いに機械的に互換性がない (噛み合わない) 可能性があります。

アマチュア無線機器の多くは、12 ボルト DC 自動車用電圧 (13.8 ボルト DC とも呼ばれる) で動作します。自動車用バッテリーとして使用される 6 セルの鉛蓄電池によって供給される電圧は、車両のさまざまな電気負荷に応じて変化します。負荷がない場合、バッテリーは 11.7 ～ 12.8 ボルトで浮動し、オルタネーターから充電すると、電圧は 13.8 ～ 14.4 ボルト DC に上昇します。

アマチュア無線で使用するために、コミュニティでは Powerpole コネクタのペアを組み立てるための標準カラー コード、極性、および特定の物理的配置を採用しています。赤と黒の Powerpole ハウジング 1 個ずつは、4 つのトポロジー的に異なる機械的方向 (赤左、赤右、赤上、赤下 - 舌を上にして接触側から見た場合) に物理的に配置できます。そのうち 2 つは機械的に互換性がなく (コネクタは ARES と嵌合しません)、1 つは電気的に互換性がありません (嵌合しますが極性が逆になります)。また、1 つのハウジングが 90 度回転する珍しい構成もあります。標準は赤がプラス、黒がマイナスです。接触側から見た場合、配置を覚えるための記憶法は、「赤 [右] - 舌 [上]」です (最初の文字の頭韻法に注意)。

アマチュア無線の大手サプライヤである West Mountain Radio は、10 年以上にわたってカタログに 24 V DC 製品をいくつか掲載してきました。オレンジ色の本体が +24 ボルトである 24 ボルト規格を採用しています。オレンジと黒のペアは、オレンジが +24 ボルト、黒がアースになります。

鉄道模型では、NTRAKモジュラー鉄道協会が2005年にPowerpole PP30コネクタを推奨方法として採用し、2011年に標準として採用しました。古いCinch-Jonesコネクタの使用は非推奨になりましたが、レガシーモジュールでは引き続き許可されています。ただし、Cinch-Jonesプラグを備えたモジュールの所有者は、新しい標準へのアダプタケーブルを提供する必要があります。^[15] North Raleigh Model Railroad Club（NRMRC）もAnderson Powerpoleコネクタを使用しています。^[16] Free -moモジュラー標準は、2015年7月1日付けでPowerpoleを新しいコネクタ標準として採用し、既存のJonesコネクタを変換するための1年間の移行期間を設けました。^[24]

このコネクタは、 FIRST Robotics CompetitionやR2-D2 Builders Clubなどのロボットビルダーによって使用されています。 ^{[17] [18]}

Powerpoleコネクタは、ラジオコントロール（R/C）模型愛好家クラブで使用されています。^[3] このコミュニティのサプライヤーでは、「SB」コネクタまたは「Sermos」コネクタとして知られている場合があります。

データセンターを含む一部の建物では、電気効率を改善する方法として、380 V DC電力配分用に設計されることが増えています。^[25] DC 電力配分により、訓練を受けていない人でも安全に使用できる一体型アース導体を備えた低電圧(LV) コネクタの標準化が必要になりました。誘導負荷から切断されたときに DC コネクタが火花を散らす傾向があるため、誤って指が触れるのを防ぐなどの通常の要件に加えて、コネクタの絶縁ハウジングにプラズマアークを封じ込める必要があります。このようなコネクタの例としては、Anderson Powerpole Pak コネクタ^[26]や SDG ( Saf-D-Grid ) コネクタ^{[27]があり、これらは}IEC C13コネクタのフォームファクタで設計されています。
