アリソン 1000 トランスミッション

1000 シリーズ(および同様の2000 シリーズと2400シリーズ) は、オンロードトラック用のオートマチック トランスミッションのシリーズです。すべて 5 速または 6 速の電子制御ユニットで、インディアナ州インディアナポリス、メリーランド州ボルチモア、ミネソタ州アースキンのAllison Transmissionで製造されています 。

1000/2000 シリーズは、アリソンが製造する最小のトランスミッションです。その他のトランスミッション ファミリには、3000、4000、5000、6000、8000、9000 シリーズがあり、番号が大きくなるにつれて、トランスミッションのサイズと性能も大きくなります。

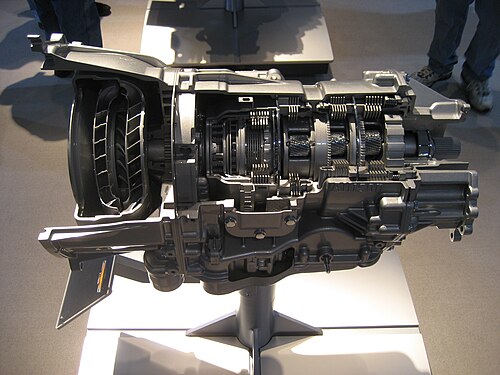

3 つの連続した遊星システムがあり、ステージの遊星キャリアは、キャリアが出力シャフトに接続されている最後のシステムを除き、次のステージのリングギアに永久に接続されています。最初の 3 つのギアは同様に動作し、3 つのサンギアすべてが入力シャフトにクラッチされ、3 つのリングギアのいずれか 1 つにブレーキがかかっています。最初のギアでは、リング 3 は固定されており、トルクはサンギアから最後のシステムのキャリアに伝達されます。ギア 2 では、リング 2 にブレーキがかかっているため、リング 3 (キャリア 2 によって駆動) はサン 3 と同じ方向にトルクを追加します。3 番目のギアでは、リング 1 にブレーキがかかっており、リング 2 は入力の方向に回転するため、リング 3 はギア 2 の場合よりも速く回転します。

各リング ギアを固定できるクラッチの他に、共通シャフトにあるサン 2 とサン 3 を入力に接続できるクラッチが 1 つあります。サン 1 は常に入力に接続されています。最終クラッチは、キャ​​リア 2 とリング 3 を入力に接続できます。ギア 1 - 3 と同様に、4 番目のギアでは、サン ギアはすべて入力に接続され、さらにリング 3 にも接続されています。したがって、最後のシステムはダイレクト ドライブであり、トランスミッション内のすべてのギアが 1:1 の比率で一緒に回転します。

オーバードライブ構成は 2 つあります。これらの構成では、リング 3 が入力に接続され、太陽 3 の回転によって速度が追加されます。太陽 2 と 3 はオーバードライブ モードで入力から切り離され、自由に回転します。リング 1 がブレーキをかけられている場合、太陽 1 (入力に接続されたまま) によってリング 2 が順方向に回転し、太陽 2 と太陽 3 も順方向に回転します。2 番目のオーバードライブでは、リング 2 がブレーキをかけられ、太陽 2 は最初のオーバードライブ ギアよりも速く回転します。

リバースギアは1つあります。リング1とリング3は、入力がサン1にのみ接続された状態でブレーキがかけられます。サン1はリング2を前進方向に駆動し、キャリア2がブレーキをかけられている状態では、サン2とサン3は逆方向に回転します。リング3がブレーキをかけられている状態では、出力はサン3によって逆方向に回転します。^[1]

当初、アリソン1000は5速トランスミッションで、最大620 lb⋅ft（840 N⋅m）のトルクを処理できると評価されていました。トランスミッションが数回更新されるにつれてこの定格は増加し、2011年にはGMトラック用途で765 lb⋅ft（1,037 N⋅m）に達しました。^[2]

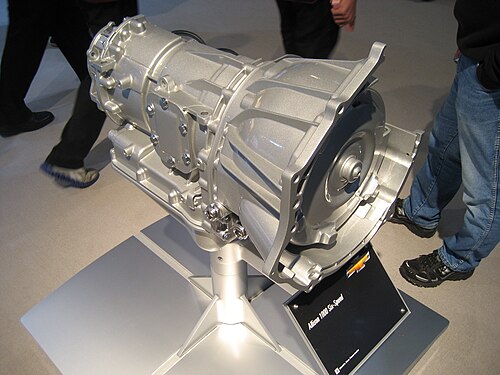

2005 年に導入された新しい「第 4 世代」1000 では、ギア比の最上部に 6 速ギアが追加され、ダブルオーバードライブになりました。2006 年モデルでは、手動ギア選択が導入されました。この機能により、ドライバーはトランスミッションをより細かく制御できるようになり、エンジン ブレーキをかけたり、シフトの頻度を減らしたりしたい場合に操作が強化されます。

ギア比:

用途:

• シボレー シルバラード
• シボレー コディアック/ GMC トップキック
• GMC シエラ
• ハマー H1
• シボレー Bシリーズ

Allison 2000 は、最大 620 lb⋅ft (840 N⋅m) のトルクを処理できると評価されています。

ギア比:

用途:

• B-7バス
• Cシリーズトラック
• チーターMMPV
• Fシリーズトラック（フォードF-650）
• インターナショナルXTシリーズ

用途:

• ウエスタンスタートラック
• ケンワーストラック
• ピータービルトトラック
• フレイトライナートラック
• インターナショナルトラック

用途:

• 中型戦術車両ファミリー(FMTV)
• BAE カイマンMRAP
