AMD ランス Am7990

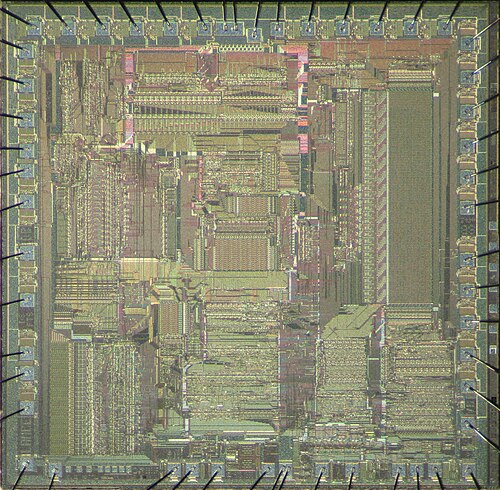

Am7990は、1985 年に発表されたEthernet メディア アクセス コントローラ(MAC)です。 ^{[1] [2]} LANCE は、「Ethernet 用ローカル エリア ネットワーク コントローラ」の略で、このチップの後継バージョンのブランド名でもあります。このアーキテクチャは、 LANCE ファミリの後継であるAMDの高度に統合されたシングルチップ Ethernet コントローラの PCnet ファミリの基礎となっています。唯一の例外は Am79C940 MAC です。Am7990 チップはNMOSテクノロジで製造されており、マンチェスター エンコーダ/デコーダ(ENDEC) も10BASE-Tトランシーバも統合されていません。

後に再製造された C-LANCE Am79C90 というチップは、0.8 マイクロメートルCMOS技術で作られています。オリジナルの NMOS バージョンの Am7990 と CMOS バージョンの Am79C90 は、デバイス ドライバーの互換性に影響する可能性のある細部が異なります。^{[引用が必要]}

CMOS バージョンのデータシートには、CMOS バージョンと NMOS バージョンは同じであると記載されています。しかし、データシートの「表 B-1. C-LANCE デバイスと LANCE デバイスの比較の概要」には、これらが異なることが示されています。これらの違いにより、デバイス ドライバーを変更する必要はほとんどありません。

PCnet ファミリの Ethernet コントローラ (PCnet- ISA II、PCnet-32、PCnet- PCI II、および PCnet-FAST) は、LANCE ソフトウェアと互換性があります。つまり、これらのシングルチップ Ethernet コントローラの PCnet ファミリで、オリジナルの 16 ビット ソフトウェアを使用できるはずです。

Am7990 は、0.5 μsのフレーム間隔で連続パケット受信を行う 10 メガビット/秒のイーサネットを処理できます。DMA /バス マスタリング24 ビット (16M) アドレス対応。最大 128 個のリング バッファを使用できます。48 バイトの受信/送信 FIFO。5ボルト DC 5%電源とロジックで動作します。30 メートルの粒度を持つ時間領域反射計(TDR)を備えています。最大周波数は16.8 MHz です。^[2]

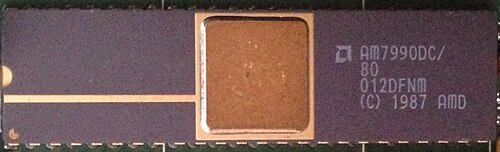

物理的にはDIP-48またはPLCC-68パッケージが使用されます。CSR0 スレーブ読み取りデータは、DAL ラインでタイミング違反を引き起こす可能性があります。

Am7990 は、衝突検出フラグを備えたデコードおよびクロック回復された Ethernet ビットストリームを処理します。具体的には、Am7990 にはマンチェスター エンコーダ/デコーダと関連する PLL も、AUIインターフェイスを駆動するために必要な PECL ライン ドライバ/レシーバも含まれていません。これらの機能は通常、バイポーラ プロセスで製造されたコンパニオンの Am7992「シリアル インターフェイス アダプタ」チップによって処理されます。

AUI インターフェイスは、AMD (および他のメーカー) が製造した AUI 互換トランシーバー ( 10BASE5および10BASE2ネットワーク用の Am7996 トランシーバーなど) に接続できます。ツイストペア イーサネットの登場により、 Am79C98 や Am79C100 などの10BASE-Tトランシーバーが導入されました。

その後、 ISA バス用の Am79C960やPCI バス用の AM79C970などの「PCnet」ブランドのデバイスでは、MAC と SIA (AUI 用) および 10BASE-T PHY の両方が 1 つのチップに統合され、Am7990 とのソフトウェア互換性が維持されました。

古い LANCE (Rev. C) チップには、受信したパケットの前にゴミが挿入されるバグがあります。回避策は、無効な宛先アドレスを持つパケットを無視することです (ゴミは通常一致しません)。もちろん、これによりマルチキャスト サポートが妨げられます。[3] Amiga SANA - ^II ネットワークインターフェイス API はマルチキャスト サポートが貧弱で、このチップのバグが原因である可能性があります。

• 送信バッファのバイト数がゼロの場合は機能しません。
• バスの遅延が大きい場合、受信ロックアップが発生する可能性があります。
• ライブ ネットワーク上の外部ループバックにより、無効なループバック失敗の通知が受信される可能性があります。
• 受信記述子のゼロ バイト カウント バッファーは、4096 バイトの使用可能バイトとして解釈されます。
• 新しいパケットを送信するかどうか、1.6ミリ秒ごとにコンピュータのメモリをポーリングします。

• Amiga 2065は、コモドールのAmigaコンピュータファミリー向けの最初のイーサネットコントローラです。Zorro -IIバスインターフェイスを使用し、NMOS Am7990チップを搭載しています。^{[4] [5]}
• MicroVAX Q-Busイーサネット コントローラ (DELQA など)。
• DECstation 2100/3100 MIPS アーキテクチャ マザーボードイーサネット。
• DEC 3000 AXP 64 ビットAlpha AXPアーキテクチャ マザーボード。
• AT&T UNIX PCコンピュータには、このチップセットを介してイーサネットを提供する拡張カードが搭載されている可能性があります。AUI のみ。
• SGI Personal Iris MIPS R3000 IP6 マザーボード。
• サン・マイクロシステムズの Sun Hydra 3/80、^[6] SPARCstation 1、SPARCstation 2、^[7] SPARCstation 10、およびSPARCstation IPX ^[8]コンピュータのマザーボード。
• Whitechapel Computer Works MG-1 NS32016ベースのマザーボード Ethernet。
• さまざまなx86 -パーソナルコンピュータ ISA ネットワークインターフェースカード（NE1500やNE2100と呼ばれるものもある^[9]）。FreeBSD / NetBSD / OpenBSD /LinuxなどのUnix オペレーティングシステムでは、デバイスドライバーは通常le(4)と呼ばれます。^[10]

Am7990 のソフトウェア実装は、エミュレートされた環境で利用できます。

• Sun-4アーキテクチャ (sun4m) 仮想ネットワーク インターフェイスをエミュレートするQEMU 。
• le(4) を使用したGXemulは、 ARM、MIPS、M88K、PowerPC、SuperH CPU をエミュレートします。アーキテクチャの一例としては、DECstation 5000 (3max) があります。
