12月3000AXP

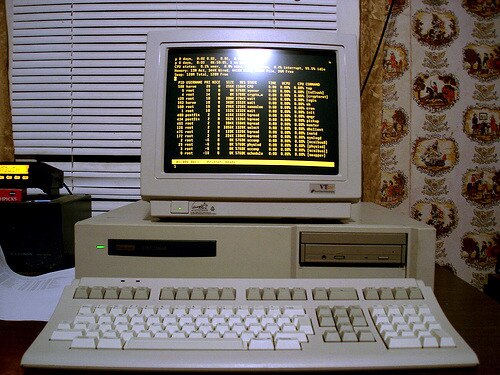

DEC 3000 AXPは、1992 年から 1995 年頃までDigital Equipment Corporationによって製造されたコンピュータ ワークステーションおよびサーバのシリーズに付けられた名前です。DEC 3000 AXP シリーズは、64 ビットAlpha AXPアーキテクチャに基づく第 1 世代のコンピュータ システムの一部を形成しました。DEC 3000 AXP シリーズでサポートされていたオペレーティング システムは、 DEC OSF/1 AXP (後にDigital UNIXに改名) と OpenVMS AXP (後にOpenVMSに改名) でした。

すべての DEC 3000 AXP モデルは、DECchip 21064 (EV4) またはDECchip 21064A (EV45) プロセッサを使用し、 TURBOchannelバスや I/O サブシステムなど、以前のMIPS アーキテクチャベースのDECstationモデルからさまざまな機能を継承しました。

DEC 3000 AXP シリーズは 1994 年後半に廃止され、ワー​​クステーション モデルはAlphaStationラインに、サーバー モデルはAlphaServerラインに置き換えられました。

DEC 3000 モデル ファミリには、 Pelican、Sandpiper、Flamingoというコード名が付いた 3 つのファミリがありました。このため、Digital 社内では、 DEC 3000 シリーズは愛情を込めて「海鳥」と呼ばれていました。

注:モデル 400/500/600/700/800/900 システムのサーバー構成には、末尾に「S」が付きます。

Flamingo ベースおよび Sandpiper ベースのシステムのロジックは、CPU モジュールと I/O モジュールの 2 つのモジュール (プリント基板) に含まれており、CPU モジュールが最大のボードです。2 つのモジュールは、210 ピン コネクタを介して接続されています。Pelican ベースのシステムのロジックは、CPU モジュールとシステム モジュールに含まれています。CPU モジュールは、システム モジュールに差し込むドーターボードで、CPU と B キャッシュ (L2 キャッシュ) が含まれています。

Flamingo および Sandpiper ベースのシステムのアーキテクチャは、ADDR (アドレス) ASIC、4 つの SLICE (データ スライス) ASIC、および TC (TURBOchannel) ASIC によって実装されたクロスバー スイッチに基づいています。これらの ASIC は、システムで使用されるさまざまな幅のバスを接続し、データをさまざまなサブシステムに転送できるようにします。制御ロジックの実装にはPALが使用されました。キャッシュ、メモリ、TURBOchannel コントローラ、およびその他の制御ロジックはすべて PAL によって実装されています。Pelican ベースのシステムは、他のシステムとはまったく異なるアーキテクチャで、ベースとなっている最新モデルのPersonal DECstationに似ており、バスとバッファを備えた従来のワークステーション アーキテクチャを備えています。

Sandpiper と Flamingo は、容量が 2 MB、4 MB、8 MB、16 MB、または 32 MB の、独自の 100 ピン、40 ビット (32 ビット + 8 ビット ECC) のFast Page Mode SIMM を使用していました。 ^[1]これらは 8 ウェイ インターリーブされてお​​り、メモリへのバス幅は 256 ビットでした。Sandpiper には、このような 8 SIMM バンクが 2 つあり、合計システム RAM は最大 512 MB でした。一方、Flamingo にはバンクが 4 つあり、最大 1 GB をサポートしていました。これに対して、Pelican は、ECC ではなくロングワード パリティで保護された 8 つの標準 72 ピン Fast Page Mode SIMM を使用する低価格のアーキテクチャで、容量は 8 MB または 32 MB で、合計 RAM は最大 256 MB でした。これらは 2 ウェイ インターリーブされてお​​り、メモリへのバス幅は 64 ビットでした。

DEC 3000 AXP シリーズは、300 モデルでは 12.5 MHz、400 モデルでは 22.5 MHz、モデル 500 ～ 900 では 25 MHz のさまざまな速度で動作する32 ビットTURBOchannel バスを使用します。TURBOchannel バスはASICによって提供され、SLICE データ パス ASIC に接続されます。拡張スロットの数もさまざまで、300 モデルには 2 つのスロットがありましたが、300L にはスロットがありませんでした。モデル 400、600、700 には 3 つのスロットがあり、モデル 500X には 5 つのスロットがあり、モデル 500、800、900 には 6 つのスロットがありました。

モデル 300 シリーズおよびモデル 500、500S、500X には、システム モジュールに搭載されている CXTurbo サブシステムによって提供される統合グラフィックス機能が搭載されています。このサブシステムは、基本的にオンボードの HX TURBOchannel オプション モジュールです。サブシステムには、SFB (スマートフレーム バッファ) ASIC、Brooktree Bt459 RAMDAC、2 MB のVRAMが搭載されており、モデル 500、500S、500X では、システム ファームウェアの一部を保持する 256 KB のフラッシュROM が搭載されています。 CXTurbo サブシステムは、モデル 300、300X、300LX では 72 Hz で 1280 × 1024、モデル 300L では 72 Hz で 1024 × 768、モデル 500、500S、500X では 66 Hz または 72 Hz で 1280 × 1024 の解像度に到達できます。

DEC 3000 AXP は、Digital の以前の RISC ワークステーション ラインであるDECstationと類似しているため、フレームバッファ、2D および 3D アクセラレーション グラフィックスで構成される同じ TURBOchannelグラフィックス オプションが DEC 3000 AXP に引き継がれました。DECstation と同様に、マルチスクリーン構成をサポートするために、最大 3 つ (システムに搭載されている TURBOchannel オプション スロットの数に応じて、実際の数はこれより少なくなる場合があります) の同じモデルのフレームバッファを 1 つのシステムにインストールできます。

導入当初は DECstation と同じグラフィックス オプションを使用していたが、その後の DEC 3000 AXP のオプションは、このプラットフォーム専用に設計された。これらのオプションは、Digital の PixelVision アーキテクチャ ベースの 2D/3D アクセラレーション グラフィックスの ZLX-E1/E2/E3、ZLX-L1/L2、ZLX-M1/M2 シリーズと、Kubota のハイエンド 3D アクセラレーション グラフィックス サブシステムであるDenaliであった。Denali は、最大 6 つのジオメトリ エンジンと複数のメモリ モジュールを含む外部エンクロージャである。インタラクティブボリューム レンダリングなどの高度な (当時としては) 3D グラフィックスが可能であった。DEC 3000 AXP には、ケーブルと TURBOchannel インターフェイス モジュールを介して接続する。

I/O サブシステムは、DEC 3000 AXP にEthernet、ISDN、オーディオ機能、4 つのシリアル ライン、およびリアルタイム クロックを提供します。I/O サブシステムは、IOCTL ASIC によって TURBOchannel にインターフェイスされます。IOCTL ASIC は、I/O デバイスが接続される 2 つの 8 ビット バス (IOBUS HI および IOBUS LO) も実装します。これらの 2 つの 8 ビット バスを組み合わせて 1 つの 16 ビット バスとして使用し、より広い帯域幅を持つ I/O デバイスを提供できます。Ethernet は、 AMD Am7990 LANCE (Local Area Network Controller for Ethernet)、10BASE-T または AUI Ethernet インターフェイスを実装する AMD Am7992 SIA (Serial Interface Adapter)、および MAC アドレスを格納する ESAR (Ethernet Station Address ROM) によって提供されます。Am7990 は、サブシステム内で IOCTL ASIC への 16 ビット インターフェイスを持つ唯一の I/O デバイスです。 ISDN および電話品質のオーディオは、AMD Am79C30A DSC (デジタル加入者コントローラ) によって提供されます。4 つのシリアル ラインは、2 つのZilog Z85C30 SCC (シリアル通信コントローラ) デュアルUARTによって提供され、リアルタイム クロックはDallas Semiconductor DS1287A です。

DEC 3000 AXP は、SCSIコントローラと TURBOchannel バス間のインターフェイスを提供するために TCDS (TURBOchannel Dual SCSI) ASIC を使用しました。初期のシステムでは、1 つ (モデル 300) または 2 つ (モデル 400 および 500) のNCR 53C94 SCSI コントローラが使用され、1 つまたは 2 つの 5 MB/秒^[2]の 8 ビット シングル エンド SCSI バスが提供されました。モデル 600、700、800、900 などの後期およびハイエンド システムにも 2 つの SCSI コントローラが搭載されていますが、代わりに NCR 53CF94-2 が使用され、より高速な 10 MB/秒の 8 ビット シングル エンド SCSI バスが提供されました。

• DEC 3000 600/600S/700 AXP オーナーズガイド
• DEC 3000 300/400/500/600/700/800/900 AXP モデル システム プログラマーズ マニュアル、EK-D3SYS-PM.B01、1994 年 7 月、Digital Equipment Corporation

• Paul Hardy の VMS CPU モデルの概要
• Dutton, Todd A.、Eiref, Daniel、Kurth, Hugh R.、Reisert, James J.、および Stewart, Robin L. (1992)、「2 つの高性能ワークステーション、DEC 3000 AXP システムの設計」、Digital Technical Journal 4(4)。
