3D ACIS モデラー

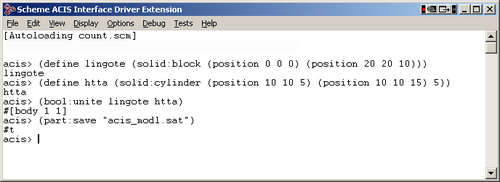

スクリーンショット
開発者	スペーシャルコーポレーション
安定リリース	バージョン 2019 1.0.2 [1] [2] / 2018-09-21
オペレーティング·システム	Windows 7（およびそれ以降）、macOS、Linux（Red Hat）
タイプ	3Dモデラー
ライセンス	独自ソフトウェア
Webサイト	詳しくはこちら

3D ACIS Modeler ( ACIS ) は、 Dassault Systemesの一部門であるSpatial Corporation (旧 Spatial Technology)が開発したジオメトリ モデリング カーネルです。ACIS は、コンピュータ支援設計(CAD)、コンピュータ支援製造(CAM)、コンピュータ支援エンジニアリング(CAE)、建築・エンジニアリング・建設 (AEC)、座標測定機(CMM)、3D アニメーション、造船などの業界の多くのソフトウェア開発者によって使用されています。ACIS は、ソフトウェア開発者と製造業者に、基礎となる 3D モデリング機能を提供します。

ACIS は、堅牢な 3D モデリング機能を実現するオープンな^{[引用が必要]} オブジェクト指向C++ アーキテクチャを備えています。ACIS は、ワイヤーフレーム モデル、サーフェス、ソリッド モデリング機能を多様体と非多様体の両方のトポロジと豊富なジオメトリ操作に統合しているため、ハイブリッド モデリング機能を備えたアプリケーションの構築に使用されます。

幾何学的カーネルとしては、ACISは第1世代のロミュラスに続く第2世代のシステムである。^[3]

ACIS という単語が実際に何の略語なのか、あるいはそもそも頭字語であるのかどうかについては、いくつかのバージョンがあります。最も一般的なバージョンは、ACIS はAlan、Charles、Ian's System (Three-Space Ltd. の一員である Alan Grayer、Charles Lang、Ian Braid)、またはAlan、Charles、Ian、Spatial (このシステムは後に Spatial Technology (現在はSpatial Corp )に売却されたため) の略であるというものです。近い情報源によると、この名前は実際にはAlan、Charles、Ian、Sowarの略で、Sowar は Spatial Technology の創設者である Dick Sowar に由来しています。ただし、尋ねられた場合、ACIS の作成者は単にその名前はギリシャ神話に由来していると示唆します( Acisも参照)。^{[出典が必要]}

1985 年、Alan Grayer、Charles Lang、Ian Braid ( Romulusおよび Romulus-D の開発者) は Three-Space Ltd. (イギリス、ケンブリッジ) を設立しました。同社は Dick Sowar の Spatial Technology (1986 年に Sowar が設立) に雇用され、Spatial Technology の Strata CAM ソフトウェア用の ACIS ソリッド モデリング カーネルを開発しました。ACIS の最初のバージョンは 1989 年にリリースされ、すぐにHPのME CAD ソフトウェアに統合するためのライセンスを取得しました。

2000 年後半、Spatial がDassault Systemesに買収された頃に、ACIS ファイル形式が若干変更され、公開されなくなりました。

ソフトウェアコンポーネントは、機能的に特化されたソフトウェアの単位です。つまり、特定の目的を果たすためにグループ化されたソフトウェア項目 (関数、クラスなど) の集合です。ソフトウェア システム全体または製品を構成する要素として機能します。製品とは、1 つ以上のソフトウェア コンポーネントをまとめてパッケージとして販売することです。コンポーネントをさまざまな組み合わせで配置して、さまざまな製品を形成できます。

ACIS 製品ラインはソフトウェア コンポーネント テクノロジを使用して設計されており、アプリケーションは必要なコンポーネントのみを使用できます。場合によっては、特定の目的に対して複数のコンポーネント (Spatial またはサード パーティ ベンダーのいずれかから) が利用できるため、アプリケーション開発者はニーズに最適なコンポーネントを使用できます。たとえば、Spatial からは複数のレンダリング コンポーネントが提供されており、開発者はプラットフォームまたはアプリケーションに最適なものを使用します。

ACISコア機能^[4]は、次の3つのカテゴリに分類できます。

• 2D 曲線のセットを複雑なサーフェスまたはソリッドに押し出し/回転/スイープします。
• サーフェス モデルとソリッド モデルの面とエッジの間にフィレットと面取りを作成します。
• 閉じた曲線のネットワークにサーフェスをフィットします。
• 繰り返し形状のパターンを生成します。
• 固体を中空にし、表面を厚くします。
• 曲線、サーフェス、ソリッドの組み合わせをインタラクティブに曲げたり、ねじったり、伸ばしたり、歪ませたりします。
• 曲線、サーフェス、ソリッドの任意の組み合わせを交差/減算/結合します。
• プロファイル曲線のセットにフィットするロフト サーフェス。
• モデル内のサーフェスをテーパ/オフセット/移動します。

• ユーザー定義データをモデルの任意のレベルに添付します。
• ジオメトリとトポロジの変更を追跡します。
• 質量と体積を計算します。
• セルラー トポロジを使用してソリッドのサブ領域をモデル化します。
• 独立した履歴ストリームによる無制限の元に戻す/やり直し。

• 表面ジオメトリをポリゴン メッシュ表現にテッセレーションします。
• オプションの変形可能モデリング コンポーネントを使用して、高度なサーフェシング機能を作成します。
• オプションの PHL V5 コンポーネントを使用して、隠線を除去した正確な 2D 投影を生成します。
• グラフィカルアプリケーションの開発

CGM多面体

CGM Polyhedra は、多面体モデリングと B-rep モデリングを組み合わせた 3D ACIS Modeler のアドオンです。3D ACIS Modeler ユーザーが使い慣れているのと同じインターフェイスを利用することで、既存および新規のお客様は、近似多面体データを 3D 印刷、減算製造、分析、その他のワークフローに統合できます。

3D変形モデリング

3D 変形可能モデリングは、3D モデルを形作るためのインタラクティブな彫刻ツールです。Spatial の 3D モデリング開発テクノロジ スイートの一部として組み込まれている 3D 変形可能モデリングは、ローカルおよびグローバル編集機能を使用して、自由形式のB スプラインおよびNURBS曲線とサーフェスを簡単に作成および操作できます。

高度なカバー

高度なカバーリングは、3D ACIS モデラーのスタンドアロン アドオンとして利用できるようになった、変形可能モデリングの機能です。この単一の API は、高度なアルゴリズムを使用して、境界およびオプションの内部ガイド ジオメトリ上の位置と連続性についてユーザーが指定した許容値を満たす高品質の n 面サーフェスを作成します。高度なカバーリングを使用すると、ソリッド ボディまたはワイヤ ボディ内の回路 (閉じたループを形成するエッジの集合) にサーフェスをフィットさせることができます。これは、消費者向け製品の設計に役立ちます。高度なカバーリングは、エンド キャッピング、変換後の修正、曲線データからのサーフェス定義などにも使用できます。

特徴の削除

Defeaturing は、CAE アナリストがメッシュ作成前に 3D モデルから削除したい小さなフィーチャを自動的に識別して削除します。アナリストは設計や製造に使用される同じモデルで作業することがよくありますが、これらのモデルには、シミュレーションや解析の目的に必要な以上の詳細な情報が含まれていることがよくあります。Defeaturing は、不要な詳細を削除することでモデルを簡素化します。このプロセスは、通常、多大なコストをかけて手動で実行されます。

CGM HLR

CGM HLR は、 CATIA V6 テクノロジに基づく Spatial の隠線処理 (HLR) ソリューションです。CGM HLR は ACIS に依存する開発テクノロジであり、ACIS ライセンスが必要です。現在、ほとんどのエンジニアリング分野では 3D が事実上の CAD 標準となっていますが、テクニカル イラストレーション、製造、建築などの業界では 2D も依然として使用されています。3D モデルは CAD 設計の一般的な主要出力であるため、これらの業界のユーザーは、3D モデルから直接 2D 計算図面を生成する効率的で正確な方法を必要としています。隠線処理 (HLR) は、3D モデルから正確な 2D 表現を作成する上で重要な要素です。HLR を使用すると、変換されたモデルには、特定の視点から見える部分のみが表示されます。通常 3D モデル表現に含まれる隠された (または遮蔽された) エッジは削除されるか、隠れた位置を示す線種で描画されます。

ACIS は、標準 ACIS テキスト (SAT) と標準 ACIS バイナリ (SAB) の 2 種類の保存ファイルをサポートしています。2 つの形式には同一の情報が保存されるため、区別する必要がない場合、通常、SAT ファイルという用語はいずれかを指すために使用されます。

SAT ファイルは、シンプルなテキスト エディタで表示できる ASCII テキスト ファイルです。SA​​T ファイルには、キャリッジ リターン、空白、その他の人間の目で読み取れる書式設定が含まれています。SAT ファイルのファイル拡張子は .sat です。

SAB ファイルは単純なテキスト エディターでは表示できず、人間が読みやすいようにではなく、コンパクトにまとめられています。SAB ファイルのファイル拡張子は .sab です。SA​​B ファイルでは、要素とバイナリ タグの間に区切り文字が使用され、追加の書式設定は行われません。

SAT フォーマットのバージョン 7.0 (2001 年頃) の仕様が公開されています。これにより、ACIS に基づいていない外部アプリケーションでも、このようなファイルに保存されているデータにアクセスできるようになりました。保存ファイル形式の構造、データのカプセル化方法、書き込まれるデータのタイプ、サブタイプ、参照など、SAT ファイル形式を理解するために必要な基本情報は、このドキュメントから入手できます。ただし、新しいバージョンの ACIS では、仕様が公開されていない SAT ファイルの変更された形式が使用されています。したがって、最新の SAT ファイルを読み取るには、ネイティブの ACIS ライブラリを使用するか、形式のリバース エンジニアリングを行う必要があります。

保存ファイルには以下が含まれます:

• 3行のヘッダー
• エンティティレコードはデータの大部分を占める
• オプションで、履歴データマーカーの開始
• オプションで、履歴とロールバックに必要な古いエンティティレコード
• オプションで、履歴データ終了マーカー
• 終了マーカー

ACIS リリース 6.3 以降では、SAT ファイルを保存する前に、ファイル ヘッダーに製品 ID と単位を入力する必要があります。

ACIS は現在 Spatial によって開発されています。ACIS では、現在のバージョン (リリース) 番号と保存バージョン番号の概念が維持されています。保存バージョンを使用すると、以前のバージョンの ACIS で読み取ることができる SAT 保存ファイルを作成できます。

ACIS リリース 4.0 以降、SAT 保存ファイル形式はマイナー リリースでは変更されず、メジャー リリースでのみ変更されました。これにより、同じメジャー バージョンの ACIS に基づくアプリケーションは、保存バージョンを気にせずにデータを交換できるようになりました。この相互運用性をシンプルな実装で実現するために、ACIS 保存ファイルにはメジャー バージョン番号を正確に識別するシンボルが含まれていますが、マイナー バージョンは識別しません。つまり、同じメジャー バージョンの ACIS を使用して作成されたアプリケーションは、マイナー バージョンに関係なく、互換性のある保存ファイルを生成します。これは、メジャー バージョン間で内部マイナー バージョン番号を増分しないだけで実現されました。

リリース 7.0 以降、ACIS は正確なメジャー、マイナー、およびポイント バージョン番号の提供を再開しました。2015 年 9 月のリリース 2016 1.0 以降、Spatial はセマンティック バージョン管理に更新され、モデル年とそのモデル年内のメジャー、マイナー、およびポイント リリースによってバージョンが説明されるようになりました。

リリース番号と SAT の変更の関係をまとめると次のようになります。

• メジャーリリース: SAT ファイルの変更が行われる可能性があります。機能が大幅に変更される可能性があり、既存のアプリケーションに大幅な変更が必要になる可能性があります。
• マイナーリリース: SAT ファイルの変更は行われません。新しい機能が提供される場合があります。既存のアプリケーションに最小限の変更が必要になる場合があります。
• ポイント リリース: マイナーな変更のみ (バグ修正)。(サービス パックとも呼ばれます)。

2023年には、次のソフトウェアがACISをジオメトリカーネル/エンジンとして使用しています：Alibre Design、BricsCAD、 SpaceClaim、^[5] TurboCAD、Cimatron、Vertex。
