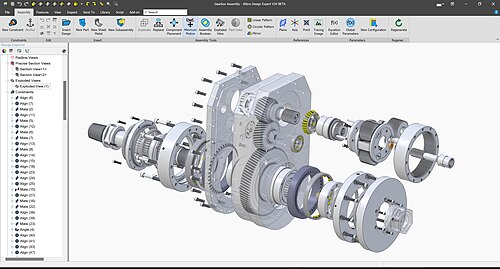

 Alibre Design Expertで作られたトランスミッション | |
| 開発者 | アリブレLLC |
|---|---|
| 初回リリース | 1999年10月1日[1] |
| 安定リリース | Alibre Design 27.0 / 2023年8月15日 |
| オペレーティング·システム | マイクロソフトウィンドウズ |
| 利用可能 | 英語、中国語、チェコ語、デンマーク語、フランス語、ドイツ語、ギリシャ語、ハンガリー語、日本語、韓国語、ポーランド語、ポルトガル語、スペイン語、スウェーデン語、トルコ語 |
| タイプ | CADアプリケーションとCAEアプリケーション |
| ライセンス | 独自の用語 |
| Webサイト | アリブレ |
Alibre Design は、 Alibre が Microsoft Windows 用に開発した3D パラメトリック コンピュータ支援設計 ( 3D CAD ) ソフトウェア スイートです。15 の言語で利用できます。Alibre は、テキサスに拠点を置く Alibre, LLC のブランドです。
について
1997 年に設立された Alibre は、1998 年にMicrosoftと緊密に連携して、初の Web ベースの共同 3D 設計環境を開発し始めました。[2]この環境は Web ブラウザ上で動作し、複数のユーザーが同時に同じ設計に取り組むことができました。この開発に続いて、Alibre は「ソリッド モデリングのシステムと方法」の特許を取得し、高帯域幅の分散ネットワークで 3D ジオメトリを生成するテクノロジを保護しました。 [3]この開発における Alibre の目的は、大規模な設備投資をすることなくネットワーク化された設計環境を実現し、チームを地理的に分散させるコスト効率の高い方法を企業に提供することだったとされています。[4]
Alibre Designは、SpatialのACISモデリングカーネルと、 Siemens PLMの2Dおよび3D制約解決システムなどの技術に基づいています。[5]これにより、ユーザーは2Dおよび3D機能を使用して、設計と製造を容易にするための概念のモデル表現を作成できます。パラメトリックソリッドモデリングはインテリジェントディメンションによって駆動されます。つまり、ソフトウェアは単一のディメンションの変更に合わせて設計を自動的に再計算するため、各ディメンションを手動で調整することなく、設計の寸法精度を維持できます。[6]
製品と機能
Alibre の製品は、異なるユーザーとアプリケーション向けの 2 つのカテゴリに分類されます。Alibre Design Professional には、CAD を使い始めるユーザー向けの基本的な機能セットがあり、Alibre Design Expert は、プロフェッショナルな使用に適した、またはプロフェッショナルな使用を目的とした 3D および 2D モデリング アプリケーションです。
デザインツール
Alibre の主要な設計ツールには次のようなものがあります。
- さまざまな強力なパラメトリックフィーチャ作成ツールを使用して個々のコンポーネントの形状を定義するパーツモデリング
- 板金モデリングは、板金などの板状の材料から作成された個々のコンポーネントの形状を定義します。ソフトウェアは、板状の製品の実際の制約に準拠しています。
- 最終的な組み立て設計の個々のコンポーネント間の関係を定義するアセンブリモデリング。ソフトウェアはコンポーネントの関係を分析し、接線や位置合わせなどの実際の制約と条件を評価します。
- 分解アセンブリビューの作成とアニメーションシーケンスの 3D PDF への公開
- 有機的な表面モデルを作成するためのサーフェスモデリング
- 2D 製図により、以前に作成した 3D 設計を、製造、特許、設計コミュニケーション用の 2D エンジニアリング図面に変換できます。主要なエンジニアリング図面標準を満たすプロフェッショナルな図面を作成するための、豊富な詳細ツールが用意されています。
- 部品表の生成と 2D 図面への組み込み
- Python言語を使用した統合スクリプト環境
技術サポートとトレーニング
Alibre には、ソフトウェアに組み込まれたヘルプ セクションを通じて無料のトレーニングが含まれています。無料のトレーニングは、オンライン チュートリアルやビデオでも利用できます。
Alibre 製品に関する直接的な技術サポートを受けるには、電話またはオンライン チケット システムを介してサポートにアクセスできるソフトウェア メンテナンス プランを購入する必要があります。
互換性
インポートにサポートされているファイル形式
- ステップ AP203/214/242 (*.stp、*.step、*.ste)
- IGES (*.igs)
- ACIS (*.sat)
- Parasolid (*.x_t、*.x_b、*.xmt_txt、*xmt_bin)
- ライノ (*.3dm)
- AutoCAD DXF (*.dxf)、DWG (*.dwg)
- SolidWorks ファイル (*.sldprt、*.sldasm)
- オートデスク Inventor (*.ipt、*.iam)
- Pro/Engineer (*.prt、*.asm、*.xpr、*.xas)
- Catia (*.CATPart、*.CATProduct)
- ソリッドエッジ (*.par、*.psm、*.asm)
- NX (*.prt)
- さまざまな画像形式 (bmp、dib、rle、gif、tif、tiff、png、jpg、jpeg、jfif、emf、wmf)
エクスポートでサポートされているファイル形式
- ステップ AP203/214/242 (*.stp、*.step、*.ste)
- IGES (*.igs)
- ACIS (*.sat)
- パラソリッド (*.x_t)
- ステレオリソグラフィー (*.stl)
- DXF (*.dxf)、DWG (*.dwg)
- PDF と 3D PDF
- SolidWorks (*.sldprt、*.sldasm)
- JT (木星テッセレーション) 視覚化形式
- Luxion KeyShot (*.bip)
- OBJ (*.obj) - Alibre Design Expert のアドオン経由
