ザイログ Z8

Zilog Z8 は、1979 年にZilogによって最初に導入されたマイクロコントローラアーキテクチャです。現在、この製品ラインには、Z8 Encore!、eZ8 Encore!、^{[注 1]} eZ8 Encore! XP、およびeZ8 Encore! MCファミリも含まれています。

このアーキテクチャの重要な特徴は、最大 4,096 個の高速オンチップ レジスタで、アキュムレータ、ポインタ、または通常のランダム アクセス メモリ(RAM) として使用できます。1キビバイト(KB) ～ 64 KB のプログラマブル読み取り専用メモリ(PROM、OTP)、読み取り専用メモリ(ROM)、またはフラッシュ メモリの 16 ビットアドレス空間は、コードと定数の保存に使用され、大規模なアプリケーションに使用できる 2 番目の 16 ビット アドレス空間もあります。

オンチップ周辺機器には、アナログ/デジタル コンバータ(A/D)、シリアル ペリフェラル インターフェイス(SPI) ^{[注 2]}、Inter-Integrated Circuit ( I²C ) チャネル、IrDAエンコーダ/デコーダなどが含まれます。8 ピンから 80 ピンまでのバージョンがあり、デュアル インライン パッケージ(PDIP)、クアッド フラット ノーリード パッケージ(MicroLeadFrame、MLF)、スモール アウトライン集積回路(SOIC)、シュリンク スモール アウトライン パッケージ (SSOP)、ロー プロファイルクアッド フラット パッケージ(LQFP) に収められています。eZ8 Encore! シリーズは、シングル ピンシリアル通信インターフェイスを介してプログラムおよびデバッグできます。

基本アーキテクチャは修正された（厳密ではない）ハーバード アーキテクチャであり、技術的にはZilog Z80とは大きく異なります。それにもかかわらず、命令セットとアセンブリ言語 構文は他の Zilog プロセッサと非常によく似ています。ロード/ストア操作は同じLDニーモニック（MOVまたはMOVEなし）を使用し、 、 などの命令のタイピングはDJNZ同じであるなどです。

Zilog Developer's Studio (ZDS) という統合開発環境( IDE) は、アセンブラも含めて Zilog の Web サイトからダウンロードできます。Z8 Encore! およびそれ以降の派生製品を対象とした ZDS II エディションには、ANSI C89 準拠を主張する無料のコンパイラも含まれています。

主な競合製品としては、やや類似した^{[注 3]} Microchip Technology PICファミリーや、Intel 8051 のすべての後継製品があります。また、より伝統的なフォン・ノイマン・アーキテクチャに基づくシングルチップ・マイクロコントローラも競合製品とみなすことができます。その例としては、Motorola 6800、6809ベースのMotorola 68HC11、Hitachi H8ファミリー、およびToshiba TLCS-870 などのZ80派生製品などが挙げられます。

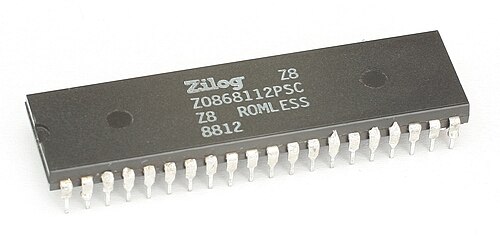

• ROMレス: ROMが内蔵されていないモデル
• ROM: ROM内蔵モデル
• BASIC: ROMにBASICインタープリタとデバッガを統合したモデル
• OTP: 統合型プログラマブル読み取り専用メモリ(OTP ROM)を搭載したモデル
• 低電圧: 動作電圧は最低2V
• GP: 汎用マイクロコントローラ
• アンコール!: フラッシュベースの統合メモリ
• アンコール！ XP: センサー付きアンコール！
• アンコール！MC（モーター制御）：モーター制御アプリケーション

JTCEMUは、 Linux、Windows、macOS向けにJavaで書かれたフリーソフトウェア（GNU General Public License (GPL) バージョン3）のZ8エミュレーターです。^[1]

• Zilog Z8セカンドソース
•
  VEB Kombinat Mikroelektronik Erfurt Karl Marx (MME) UC8810D (マスクROM版)
•

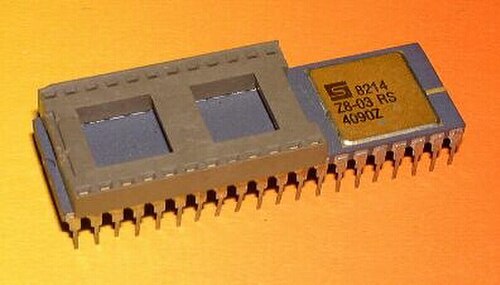

  Synertek Z8-03RS (ピギーバック EPROM バージョン)
