ツァイスビオゴン

ビオゴン
導入された	1934年、1951年
著者	ルートヴィヒ・ベルテレ
工事	5つのグループに8つの要素
絞り	4.5

Biogon は、1934 年に初めて導入された、Carl Zeissの写真カメラレンズシリーズに対するブランド名です。Biogon は、一般的に広角レンズです。

歴史

ビオゴン（I）、1934年

ビオゴン（I）とその発展
ツァイスビオゴン[I] ベルテレ (1934)、US 2,084,309 ^[1]
ワイルド・アビオター（1947年、バーテレ） US 2,549,159 ^[2]
KMZジュピター 12レンズ

最初のビオゴンレンズ（2.8 / 3.5 cm、4群7枚の非対称設計）は、ルートヴィヒ・ベルテレ^{[1]がツァイスで働いていたときに、以前の}ゾナー設計（1929年）の改良版として1934年に設計されました。 ^[3]^：120ビオゴンはツァイス・イコン・ドレスデンに割り当てられ、コンタックスレンジファインダーカメラとともに販売されました。カール・ツァイスによって1937年頃から生産が開始され、最初はイエナで、その後再設計されたバージョンがオーバーコッヘンで製造されました。

ベルテレはワイルド ・アビオターの設計を再利用した。^[3]^{: 120}第二次世界大戦後、KMZもビオゴンの設計をジュピター12に再利用した。^[4]

ビオゴン（II）、1951年

ビオゴン（II）とその前身
シュナイダー・アンギュロン トロンニエ（1930年）、US1,882,530から^[5]
リヒターのツァイス・トポゴン（1933年）、US 2,031,792から^[6]
ルーシノフ（1946）、US 2,516,724 ^[7]
ワイルド・ アビオゴン（1950年、バーテレ著）、US 2,734,424 ^[8]
BerteleによるZeiss Biogon (1951)、米国 2,721,499 より^[9]

1930年代には、物体と像に面したメニスカス要素を備えた対称的な広角レンズが開発されていた。これには、外側に2つの負のメニスカスを持つシュナイダー・クロイツナッハ ・アンギュロン（トロニエ、1930年） ^[5]がゲルツ・ダゴール（エミール・フォン・ヘーグ、1892年）^[10]^{: 92}から派生したものや、外側に2つの正のメニスカスを持つツァイス・トポゴン（リヒター、1933年）^[6]がゲルツ・ハイパーゴン（1900年）^[11]^{: 54–55}^[3]^{: 118–119}から派生したものなどがある。これらのコンセプトは、1946年にルーシノフによって特許取得された、ミラー反転望遠レンズを使用した対称的な超広角レンズ設計に統合された。^[12]^{: 150}

1950年、ベルテレは、同様に対称性が高く、広い角度範囲をカバーする広角レンズとして、ワイルド・アビオゴンを設計した。 ^[8]翌年の1951年、ベルテレは90°の画角（超広角）を持つ新しいビオゴンを設計した。 ^[9]ビオゴンは、よりシンプルなアビオゴンと特徴づけられている。^[12]^{: 151}アビオゴンと比較すると、ビオゴンはメニスカス要素を削除し、絞りの前のグループを簡素化した。^[9]

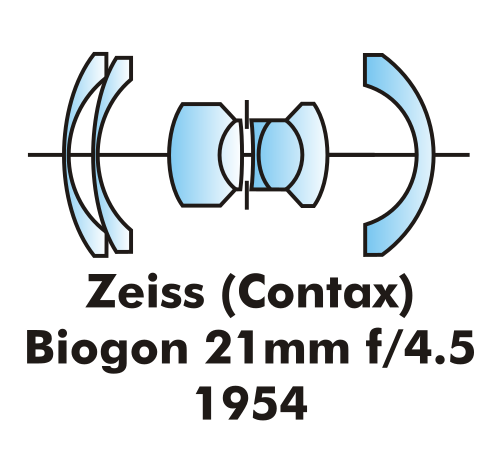

最初の通常生産ビオゴンレンズは、1954年にコンタックス用の4.5/21 mm、1954年にハッセルブラッドスーパーワイド用の4.5/38 mm、1955年から1956年にかけてリンホフ用の4.5/53 mmと4.5/75 mmとして生産されました。元の特許は、それぞれ最大絞りが異なる3つの異なるバリエーションにわたりました。f /6.3、f /4.5、およびf /3.4レンズ^[9]

ビオゴン（II）レトロフォーカス開発
AEG Weitwinkelobjektiv (1932)、DRP 620,538 より
メルテのツァイススフェロゴン(1935)、US 2,126,126 から
アンジェニューレトロフォーカス(1950)、US 2,649,022 から
「広角レンズ」バーテレ（1952年）、US 2,730,016より^[13]

ビオゴンの登場により、より極端な広角レンズへの道が開かれた。ベルテレは設計を発展させ続け、1952年に非対称広角レンズの特許を取得した。このレンズはビオゴンの設計に強力な負のメニスカス前面要素を追加することで、驚異的な120°の視野角を「実質的に歪みのない」状態でカバーした。このレンズは、AEG Weitwinkelobjektiv (1932) や Zeiss Sphaerogon (1935、ウィリー・メルテ [de] )、Angénieux retrofocus (1950) などの初期の魚眼レンズ設計から影響を受けている。^[13]

例

Biogon ブランドのレンズは、発売以来、通常、ほぼ対称 (「半対称」) の広角設計で、使用可能な視野角は 90° 以上です。90° では、焦点距離はフォーマットの対角線の約半分の長さになります。

Hasselbladのような有名なカメラメーカーは、Biogon 由来のレンズを現在または過去に提供していました。

Biogon 1:2,8 f = 21 mm、90° 角度 (PDF ファイル; 65 kB)
Biogon 1:4,5 f = 21 mm、T* Classic、90° 角度 (PDF ファイル; 282 kB)
Biogon 1:2,8 f = 25 mm、82° 角度 (PDF ファイル; 292 kB)
Biogon 1:2,8 f = 28 mm、75° 角度 (PDF ファイル; 182 kB)
Biogon 1:2,0 f = 35 mm、63° 角度 (PDF ファイル; 266 kB)
Biogon 1:4,5 f = 38 mm CFi ハッセルブラッド用 (中判; PDF ファイル; 166 kB)
Biogon 1:4,5 f = 53 mm、画像直径115 mm、6×9 cmまでのプロ用カメラ用
ハッセルブラッド用ビオゴン 1:5,6 f = 60 mm (中判、アポロ月面ミッションを含む、PDF ファイル、857 kB); PDF ファイル; 857 kB)
Biogon 1:4,5 f = 75 mm、画像直径 153 mm、角度 92°、最大 4 × 5 インチの大判プロ用カメラ用

影響

Biogon (II)に似た対称型超広角レンズ
シュナイダークロイツナッハ スーパーアンギュロン、クレムト著 (1954)、米国 2,781,695 より^[14]
シュナイダークロイツ ナッハスーパーアンギュロン65 mm8倍リンホフカメラ用
ライセンス取得済みスーパーアンギュロン21 mm4倍ライカスレッドマウントレンジファインダー用
W.ロッコール-PI 21 mmf /4.5ミノルタ SRマウント一眼レフ用
ニコンSW65mm4倍大型カメラ用

ビオゴンに似た対称性の高い超広角レンズを開発し販売した企業はいくつかあります。

スーパーアンギュロンはシュナイダークロイツナッハ社が大判カメラ用に販売し^[15]、ライカカメラ社が21mmレンズとしてライセンス供与した。4倍ライカのスクリューマウントレンジファインダーカメラ用レンズ^[16]およびそれ以降のf /3.4Mレンジファインダー^[17]^[18]とR SLRマウントの両方のレンズ^[19] ;無関係なスーパーアンギュロンR 21 mm4倍数年後、従来の対称設計ではミラーをロックする必要があったため、レトロフォーカス設計を採用した新型が導入されました。 ^[20]
グランダゴン、ローデンストックが大判カメラ用に販売^[21]
ニッコールO 2.1cm4倍ニコンがSレンジファインダーとF SLRマウントの両方で販売した。ニコンFでは、レンズはミラーをロックした状態で使用する必要がある。^{[22]これは、SLRでは}Nikkor-UD 20 mmに置き換えられました。f /3.5レトロフォーカスレンズ。^[23]ニコンは大判カメラ用の高度に対称的な超広角レンズであるNikkor-SWシリーズも販売した。 ^[24]^[25]
W.ロッコール-PI f /4.5およびW.Rokkor-QH 4倍21mmレンズはミノルタがSRマウントで販売した。^[26]^[27]これらはミラーロックアップを必要としないW.Rokkor-NLレトロフォーカスレンズに引き継がれた。 ^[28]
フジノンSWは、富士フイルムがフジカ中判レンジファインダーカメラ（G690/BL、GM670、GSW6xx）^[29]と大判カメラの両方で販売したスーパーアンギュロンに似た6要素4群設計です。大判カメラ用に改良されたバージョン（8e/4g）は、カバー範囲がわずかに広く、フジノンSWDとして販売されました。^[30]

ギュンター・クレムトは1954年にシュナイダーのためにスーパー・アンギュロンの特許を取得したが、ルーシノフの1946年の特許を引用している。ベルテレのワイルド特許もツァイス特許も引用されていない。 ^[14]スーパー・アンギュロンの設計は、ルーシノフの特許と同じ6枚4群構成で、内側に接合されたダブレットレンズの両側に大きな負のメニスカスレンズがある点で、ベルテレのアビオゴン/ビオゴンの設計とは大きく異なっている。スーパー・アンギュロンは、1930年にシュナイダーのためにアルブレヒト・トロニエが設計した、接合された2つのトリプレットレンズを備えたもう1つの高度に対称的な広角レンズである以前のアンギュロンとの類似点が多い。 ^[5]その後、1957年にクレムトがカール・ハインリッヒ・マッハーと共同で取得した特許では、シュナイダーのためにスーパー・アンギュロンの設計を改良し、ベルテレの特許を引用している。^[31]

ワイルドはアビオゴンの改良を続け、1952年に簡略化された設計の特許を申請した。^{[32]その特許は、エアハルト・グラッツェル博士とハンス・シュルツ博士が1966年に}ホロゴンの特許を申請した際に引用された。^[33]
