ツァイス ゾナー

ツァイス ゾナー

導入された	1932
著者	ルートヴィヒ・ベルテレ
工事	3つのグループに7つの要素
絞り	f /1.5（1932年）

ツァイス・ゾナーは、ルートヴィヒ・ベルテレ博士が1929年に設計し^[1]、ツァイス・イコンが特許を取得した写真レンズです^[2]。比較的軽量で、シンプルな設計と明るい絞りで有名でした。

「ゾンナー」という名前は、ドイツ語の「ゾンネ」に由来しており、太陽を意味します。もともとはゾントハイム・アム・ネッカー [ドイツ]のネッテル・カメラヴェルケ [ドイツ]が所有していた商標でした。f /4.5 テッサーのようなレンズ。^[要出典]ゾントハイムの紋章には太陽のシンボルが含まれている。ネッテルは1919年にアウグスト・ナーゲルのコンテッサ・カメラヴェルケ [de]と合併した。その結果生まれたシュトゥットガルトのコンテッサ・ネッテル [de] AGは、1926年に合併してツァイス・イコンAGとなった企業の1つであった。

現代のツァイスレンズがベルテルによって設計されたとき、ツァイスは太陽との関連性を強調するために古いネッテルの商標を再利用しました。レンズの大きな口径（絞り値2.0）、これは当時入手可能な他の多くのレンズよりもはるかに優れていました。

• ゾナーの先例と進化
•
  クックトリプレット（テイラー、1893年、US 568,052） ^[3]
•
  ウルトラスティグマット（マイナー、1916年、US 1,360,667）^[4]
•
  エルノスター 絞り値2.0( Bertele、1923 年、US 1,584,271 あたり) ^[5]
•
  エルノスター 絞り値2.0（ベルテレ、1924年、DRP 458,499による）^[6]
•
  ゾナー 絞り値2.0(Zeiss Ikon、1929 年、DE 530,843 に基づく) ^[2]
•
  ゾナー 絞り値2.0( Bertele、1931 年、US 1,998,704 による) ^[7]
•

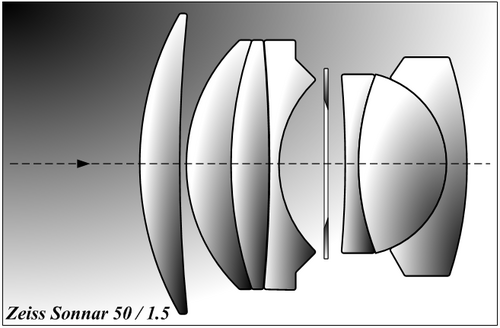

  ゾナー f /1.5( Bertele、1932 年、US 1,975,678 あたり) ^[8]

デニス・テイラーが設計し、1893年に特許を取得したクックトリプレット アナスティグマットは、1916年にチャールズ・C・マイナーによって改良され、正メニスカス要素が追加され、最大口径がf /1.9、グンドラッハウル トラスティグマットとして販売された。^{[9] ：110}並行して、ベルテレは絞り値2.0 ベルテレのエルノスターレンズは、1919年にエルマノックスカメラとともに発売されました。^{[9] : 111}ベルテレのエルノスターは、マイナーのウルトラスティグマートの2つの正レンズの代わりに2つの接着ダブレットを使用していましたが、^{[9] : 111–112} 1924年のドイツのエルノスター特許で、後に2つの正レンズに簡素化されました。 ^[6] 1926年、エルネマン社はツァイスイコンに買収され、ベルテレはツァイスの下で設計の開発を続けました。^{[9] : 111–112}

1929年に特許を取得した最初のツァイス・ゾナーは、絞り値2.050mmレンズは3群6枚構成で、1932年にツァイス コンタックスIレンジファインダーカメラとともに発売されました。1931年にベルテレはゾナーを3群7枚構成に改良し、最大絞りをf /1.5[ ^{9] : 112}

Planar設計と比較すると、 Sonnar は収差が多くなりますが、ガラスと空気の表面積が少ないため、コントラストが向上し、フレアが少なくなります。ただし、以前のTessar 設計と比較すると、絞りが速く、色収差が少ないという点で大幅に改善されました。

当初はフレームの対角線とほぼ同じ焦点距離を持つ標準レンズとして開発されたが、ゾナーの設計はより長い焦点距離とより短い焦点距離にまで拡張された。例えば、焦点距離35mmのレンジファインダーカメラ用広角レンズである最初のツァイスビオゴンは、1934年にベルテレによって改良された1932年のゾナーから派生したものである^[10]。^{[9] : 128}しかし、ゾナーの設計は、一眼レフカメラのミラーが占めるスペースのため、一眼レフカメラには適合しない。^{[11]このため、1936年にコンタックス}レンジファインダーカメラ用の2.8/180mmレンズとして作られた「オリンピア」ゾナーを皮切りに、ポートレートレンズクラスで最も一般的に使用されるようになった。^[12]

35mmフィルムカメラの場合、ポートレートレンズの焦点距離はおよそ85～180mm（「標準レンズ」の焦点距離の1.5～4倍）の範囲です。^{[13] [14] [15] [16]} Sonnarポートレートレンズは、コンタックスGカメラ用のSonnar T* 2.8/90のように、一眼レフカメラとレンジファインダーカメラの両方で35mmフォーマット用に発売されています。 ^[17] Sonnarポートレートレンズは、中判ハッセルブラッドVシステム用の150mmと250mmレンズなど、より大きなカメラにも供給されています。 ^{[18] [19]}ポートレート用のゾナーレンズの中には、大判カメラ用に作られたものもあり、リンホフ製のテクニカルカメラやプレスカメラによく使われていた。例えば、 9×12cm（4×5インチ）判用のゾナー1:5.6 250mmなどである。これらのレンズはかなり重く（2kg以上）、大きかったが、絞り開放でも小絞りと同じシャープネスとコントラストが得られるように最適化されていた。これらのレンズのカバー範囲も、同様の焦点距離のレンズの多くほど広くなく、カメラの動きが制限されていたが、ポートレート撮影では一般的に動きはそれほど重要ではなかった。^{[20] : 13–17}

ゾナーの設計は、その優れたシャープネス、低い製造コスト、高速性のため、他のレンズメーカーによって広く模倣されてきました。たとえば、ソビエトの工場KMZは、ゾナー方式を採用したレンズをいくつか製造しました。KMZ Jupiter 3、 Jupiter-8、Jupiter-9は、それぞれツァイスのゾナー1:1.5 50 mm、1:2.0 50 mm、1:2.0 85 mmの直接コピーです。ニコンが製造した初期のレンジファインダーレンズにも、ニッコール-H·C 5 cmなど、ゾナー設計を採用したものがありました。2倍（1946年）^[21] ニッコールS·C 8.5cmf /1.5（1952年）^[22] ニッコールP·C 8.5cm2倍（1948年）^[23] ニッコールP·C 10.5cmf /2.5（1949）、^[24]およびNikkor-Q·C 13.5 cm4倍（1946年）^[25] 10.5cmと13.5cmのレンズは後にニコンFマウントの一眼レフカメラ用に若干改良された。^[24]

ゾナーのズームレンズ派生品として、多数のレンズ群がフローティングレンズ群に置き換えられた バリオ・ゾナーも存在します。

Vario-Sonnar は、Zeiss Sonnar に関連して名付けられたCarl Zeiss の 写真レンズ設計です。このタイプのレンズは焦点距離が可変で、特定の画像フォーマットの一連のレンズを置き換えることができます。
