ウェリンブリーチブロック

ウェリン砲尾は、 1889年または1890年にアクセル・ウェリンが発明した、砲尾を固定するための革新的な段付き、中断されたねじの設計でした。その直後、ヴィッカース社が英国の特許を取得しました。ウェリン砲尾は、別々に装填する袋入りの薬莢と発射体を使用する砲兵の砲口を塞ぐものです。このシステムでは、まず発射体が装填され、次に布製の袋に入った推進剤が装填されます。

砲尾ブロックスクリューには、半径が徐々に大きくなる複数のねじ山「段差」と、各円形セクションを占めるギャップ ステップが組み込まれています。3 段の砲尾ブロックスクリューの円形領域は名目上 4 分の 1 に分割され、各 4 分の 1 には高さが徐々に大きくなる 3 つのねじ山セクションと、挿入用のギャップ ステップが含まれます。

各ステップは、挿入して回転させると、銃尾に切られた対応するねじ山とかみ合います。回転前に最大のステップを挿入するには、ねじ山の隙間がまだ必要であったため、ブロックのねじ山によって固定される銃尾の領域は次のようになります。

${\displaystyle {\frac {\text{ステップ数}}{1+{\text{ステップ数}}}}\times {\text{ネジの長さ}}}$

これは、デ・バンジュ方式などの以前の非段式設計に対する大きな改良であった。デ・バンジュ方式の尾栓式は一段ねじを使用し、ブロックの円周ねじの半分しか尾栓とかみ合わせることができないため、強力なロックを実現するには長いねじが必要となる。中断されたねじの複数のねじ段の高さによって効率が向上するのは、より小さなねじ段がより大きな段の放射状ベクトルに沿って尾栓に挿入されるのに対し、一段ねじの中断されたねじは、尾栓のねじ山がねじのねじ山と同じように放射状ベクトルにある場所には挿入できないためである。ねじロック面積は安全に発射できる弾薬の強度に直接関係するため、一段ねじの尾栓を備えた大型弾薬には不当に長い尾栓ねじが必要であった。そのため、銃の薬室にアクセスして清掃や再装填を行うには、ねじを抜き取って脇に移動させるのにより多くの時間とより大きな空間が必要となった。ウェリンブロックの円周のより広い範囲でねじ山がかみ合うことで、同じかみ合い面積と強度でブロックを短くすることができ、ねじ山をロックするのに90度未満の回転で済むため、以前の設計よりも操作が速くなり、より狭いスペースでも操作が可能になりました。^[1]また、よりシンプルで安全になりました。

ウェリン砲尾は単動ネジ式で、それまでの中断されたネジ式の砲尾よりもはるかに速く操作することができ、^[要出典]、イギリスとアメリカの大口径海軍砲や、約4.5インチ (114 mm) 以上の野砲で非常に一般的になった。^[要出典]

発明から1、2年後にアメリカ海軍にこの設計案が提案されたが、海軍はそれを断り、アメリカのベスレヘム・スチールはその後5年間ウェリンの特許を回避しようと試み、結局ヴィッカースを通じて特許を購入することになった。^[要出典]

•

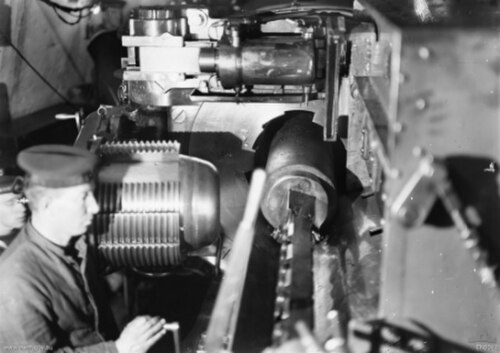

  1918年、オーストラリア海軍のイギリス12インチ砲の左開き砲尾。この砲尾は反時計回りに回転することでロックされる。
•
  第一次世界大戦中、コベントリー兵器工場で女性作業員が砲身内部の15インチ砲の砲尾のネジ山を清掃している。
