| QLZ-87（87式擲弾発射機） | |
|---|---|
 北京で展示されている三脚に取り付けられた87式擲弾発射器 | |
| タイプ | グレネードランチャー |
| 原産地 | 中国 |
| サービス履歴 | |
| 戦争 |
|
| 生産履歴 | |
| デザイナー | 夏豊機械[5] |
| 設計 | 1980年代半ば |
| メーカー | ノリンコ |
| 生産 | 1980年代後半～現在 |
| 仕様 | |
| 質量 | 26 ポンド (12 kg) (ベース: 光学スコープと一体型バイポッド、マガジンなし) 44 ポンド (20 kg) (三脚マウントを含む) |
| 長さ | 38インチ（970 mm） |
| カートリッジ | 35×32mmSR手榴弾 |
| アクション | 空冷式、ガス作動式（直接衝突式） |
| 発射速度 | 480発/分 |
| 銃口速度 | 190 m/s (620 フィート/s) |
| 有効射程距離 | 600メートル（2,000フィート） |
| 最大射程距離 | 1,750 m (5,740 フィート) (三脚取り付け) |
| 給餌システム | 6発または15発のドラムマガジン |
| 観光スポット | アイアンサイト 3倍の倍率の光学機器暗視または熱画像照準 器用の光学機器取り付けレール[6] |
QLZ -87 [7] [8] [9] （ 87式砲としても知られる[10]）は、空冷式、ガス作動式の 35×32mmSR自動擲弾発射機（AGL）[11]であり、搭乗員が運搬可能（12～20kg（26～44ポンド））で、弾薬の量は限られている。[12]手持ち式擲弾発射機としては珍しく、QLZ-87は35x32mmSR口径の高速度擲弾を発射し、より長い射程とより平坦な弾道を提供する。[13]
QLZ-87はQLZ-04によって補完されており、ベルトから給弾されるため三脚や車両への搭載に適しています。[14]
発達
デザイン
.jpg/500px-Advance_contingent_of_AMISOM_troops_deployed_in_Baidoa_04_(7213736522).jpg)
6発または15発の弾倉に収納された様々な35mm手榴弾を発射できる。87式はNORINCOによって「小型歩兵砲」と説明されている。最も一般的な2種類の手榴弾は、35x32SR DFS87 HE（高性能爆薬）とDFJ87 HEDP（高性能爆薬、二重目的）の派生型である。[2] HEDP 35mm手榴弾は、最大80mmの厚さの装甲を貫通し、着弾点から5メートル以内の人員を殺傷する破片を生成する。[2] HE 35mm手榴弾の破片死傷半径は10～11メートルとされている。[2] 87式は、三脚または銃身に固定された二脚を使用して発射することができる。装甲車両やヘリコプターに搭載することもできる。このランチャーは地上の目標だけでなく低空飛行する空中目標も攻撃できる。[15]
弾薬
35×32mmSR Type 87で使用可能な弾頭タイプのリスト: [16]
- DFS-87 (中国語: DFS-87杀伤弹): HE-Frag 弾頭を搭載した対人破砕手榴弾。
- DFJ-87 (中国語: DFJ-87破甲杀伤弹): HEAT 弾頭を備えた二重目的の徹甲手榴弾。
- DFR-87 (中国語: DFR-87燃烧弹): 焼夷手榴弾。
- DFN-87 (中国語: DFN-87杀伤燃烧弹): 高性能爆発性の破片焼夷手榴弾。
- DFD-87 (中国語: DFD-87烟雾弹): 色付きの煙が付いている発煙/マーカー手榴弾。[17]
バリエーション
- QLZ-87B/ QLB-06 : [7] QLZ-87の新型ハンドヘルド半自動バージョン。 [18]アルミ製レシーバー、再設計されたアクション、新しいバイポッド、三脚マウントなし、従来のピストルグリップと射撃制御装置を特徴とする。重量は9.1kg（20ポンド）に軽量化され、4発ドラムで給弾される。[7]

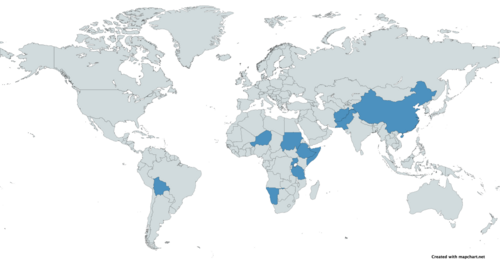

ユーザー
アフガニスタン[19]
ボリビア[2] [4]
中国:人民解放軍
エチオピア[2]一部は地元産
イラク・クルディスタン:クルド人ペシュメルガ[4]
ナミビア[2]
ニジェール[3]
パキスタン:パキスタン軍が使用。[2]
ソマリア、一部はシャバブに占領された。[2]
スーダン: MICによって「ABBA」として製造されたことで知られている。[20] QLZ-87は、スーダンが支援するチャドの反政府勢力やスーダン人民解放運動北部でも使用されている。[2]
タンザニア[2]
ウガンダ[2]
非国家主体
- ハマス：ハマスの武器庫から押収されたとされるものもある。[21]
シリア国民連合[2]
参照
国際的：
- ミルコールMGL – (南アフリカ)
- Neopup PAW-20 – (南アフリカ)
- Mk 19 グレネードランチャー – (アメリカ)
- Mk 47 Mod 0 ストライカー – (アメリカ)
- AGS-17 – (ソビエト連邦)
- AGS-30 – (ロシア)
