 空軍宇宙ミサイル博物館に展示されているソー・エイブル | |
| 関数 | 使い捨て発射システム |
|---|---|
| メーカー | ダグラス/エアロジェット |
| 原産国 | アメリカ合衆国 |
| サイズ | |
| 身長 | 26.9メートル（88フィート）～27.8メートル（91フィート） |
| 直径 | 2.44メートル（8フィート0インチ） |
| 質量 | 51,608キログラム（113,776ポンド） |
| ステージ | 2～3 |
| 容量 | |
| 640km LEOへのペイロード | |
| 質量 | 120キログラム（260ポンド） |
| 関連ロケット | |
| 家族 | トール |
| 派生作品 | ソー・アブルスター・ デルタ |
| 比較可能 | ルナ |
| 発売履歴 | |
| 発射場 | LC-17A、カナベラル |
| 総打ち上げ数 | 9 軌道外 7 軌道外 |
| 成功 | 7 軌道外 3 軌道外 |
| 失敗 | 2 軌道外 4 軌道外 |
| 初飛行 | 1958年4月24日 |
| 最終便 | 1960年4月1日 |
| 乗客/貨物の種類 | パイオニア トランジット タイロス |
| 第一段階 –トール | |
| 搭載 | 1 LR79-7 |
| 最大推力 | 758.71キロニュートン（170,560ポンド） |
| 比推力 | 282秒（2.77 km/s） |
| 燃焼時間 | 165秒 |
| 推進剤 | RP-1 /液体酸素 |
| 第2段階 –可能 | |
| 搭載 | 1 AJ-10 |
| 最大推力 | 34.69キロニュートン（7,800ポンド） |
| 比推力 | 270秒（2.6km/秒） |
| 燃焼時間 | 115秒 |
| 推進剤 | HNO 3 /硝酸アンモニウム |
| 第3段階（オプション） –アルタイル | |
| 搭載 | 1 X-248 |
| 最大推力 | 12.45キロニュートン（2,800ポンド） |
| 比推力 | 256秒（2.51 km/s） |
| 燃焼時間 | 38秒 |
| 推進剤 | 固体 |
ソーエイブルは、1958年から1960年にかけて、一連の再突入機の試験と宇宙船の打ち上げに使用されたアメリカの使い捨て打ち上げシステムでした。
これは2段式 ロケットで、第一段はトール IRBM 、第二段はヴァンガード由来のエイブルから構成されていた。衛星や宇宙探査機の打ち上げ用に、第三段としてアルタイル 固体ロケットモーターが追加されていた。これはトールファミリーの一員であり、デルタの初期の前身であった。[1] [2]
エイブルという上段の芸名は、陸軍と海軍の統合音声アルファベットから、シリーズの最初の位置を表しています。[3]
打ち上げ
ソーエイブルは16回打ち上げられ、そのうち9回は弾道再突入機の試験飛行、4回は探査機、3回は軌道衛星の打ち上げ試行であった。打ち上げのうち6回は失敗に終わり、そのうち3回は、弾道軌道を超えて宇宙船を打ち上げるためにロケットに追加されたアルタイル上段ロケットによるものであった。16回の打ち上げはすべてケープカナベラル空軍基地の 発射施設17Aから行われた。[4]
機体
ソー・エイブルは標準的なソーIRBMよりも頑丈な機体を持ち、慣性誘導装置がエイブル段に搭載された無線誘導装置に置き換えられた。1958年4月23日、ソー・エイブル116号がLC-17Aから打ち上げられ、MIA (Mouse In Able) と名付けられたネズミを生物学的ノーズコーンに乗せて最初のテストが行われた。東部標準時19時10分、ソーのエンジンが点火し、エイブル段と乗員を空へと飛ばした。打ち上げから2分15秒後、高度50マイル (80 km) でソーは爆発し、不運なネズミは宇宙ではなく大西洋へと飛ばされた。故障の原因は、ターボポンプのベアリングが緩んでポンプが停止し、瞬時に推力を失ったことだった。姿勢制御が不可能なため、ソーは機首を下げ、空気力学的負荷でLOXタンクが破裂した。 7 月 9 日、ソー・エイブル 118 号はMIA II と名付けられたマウスを乗せて 2 度目の試みで打ち上げられました。未検証のエイブル ステージを含むブースターは正常に動作し、生物のノーズ コーンは南大西洋に着水するために大気圏に再突入しましたが、回収チームはカプセルを発見できず、カプセルは海に沈んでしまいました。3 度目の試みは 7 月 23 日に行われました。マスコミはマウスを MIA III と名付けることを拒んだため、代わりにケープ カナベラルで宇宙計画を取材していた地元の女性記者にちなんで「ウィッキー」と名付けられました。残念ながら、ウィッキーは前任者と同様に不運で、回収チームは着水後にカプセルを発見できませんでしたが、テレメトリ データによってマウスが打ち上げから再突入まで生き延びたことが確認され、生物が宇宙旅行を生き延びることができることが包括的に証明されました。
注目は、世界初の月探査機であるソー・エイブル127とパイオニア0に向けられた。この飛行は8月17日に行われたが、打ち上げ77秒後にターボポンプの故障によりソーが爆発するという不名誉な結末を迎えた。1か月後のアトラスミサイルのテストもターボポンプのせいで失敗したため、空軍弾道ミサイル部門はすべてのミサイルのポンプをすぐに交換し、この問題は再発しなかった。
10月10日、パイオニア1号はソー・エイブル130で打ち上げられた。第2段の停止が早すぎたため、探査機は地球の重力から逃れるのに十分な速度を得られなかった。探査機は大気圏に再突入し、打ち上げから43時間後に燃え尽きた。
パイオニア2号は11月8日に打ち上げられ（ソー・エイブル129）、第3段の点火に失敗したため、打ち上げから1時間も経たないうちに大気圏に再突入した。
次の 6 回のソー・エイブル飛行は、空軍の弾道飛行試験であった (1959 年 1 月 23 日、2 月 28 日、3 月 21 日、4 月 8 日、5 月 20 日、6 月 11 日)。最初の飛行は電気系統の問題で失敗し、大西洋に落下したが、それ以外はすべて成功した。
8月7日、エクスプローラー6号（科学衛星）がソー・エイブル134号で打ち上げられ、軌道に乗ることに成功した。
9月17日、ソーエイブル136のトランジット1Aは、第3段が再び点火に失敗したため、軌道に乗ることができませんでした。
11月3日、パイオニア5号はソー・エイブル219で無事に打ち上げられた。当初は金星探査機として計画されていたが、技術的な遅れにより1959年の金星の窓が閉じた後に打ち上げられ、代わりに太陽中心軌道に送られた。
ソー・エイブルの最後の打ち上げはソー・エイブル148号であり、 1960年4月1日にタイロス1号を周回した。
-
ソーエイブル 127 とパイオニア 0 (1958 年 8 月 17 日) -
ソーエイブル 130 とパイオニア 1 (1958 年 10 月 10 日) -
ソーエイブル 129 とパイオニア 2 (1958 年 11 月 8 日) -
ソーエイブル 134 とエクスプローラー 6 号(1959 年 8 月 7 日) -
トランジット 1Aを搭載したソーエイブル 136 (1959 年 9 月 17 日) -
ソーエイブル 219 とパイオニア 5 (1959 年 11 月 3 日) -

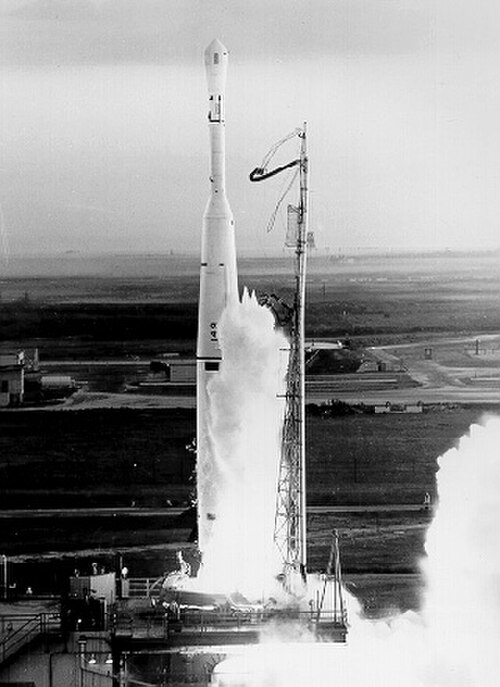

ソーエイブル 148 とタイロス 1 (1960 年 4 月 1 日)
