調査マーカー

測量マーカーは、測量マーク、測量記念碑、測地マークとも呼ばれ、地球の表面上の重要な測量点をマークするために設置される物体です。測地測量や土地測量で使用されます。ベンチマークは、標高(垂直位置)を示す測量マーカーの一種です。三角測量に使用される水平位置マーカーは、三角測量ステーションとも呼ばれます。 ベンチマークとは、これらのマークを「探す」趣味のことです。

よく知られている真鍮の円盤から、酒瓶、土鍋、岩のケルンに至るまで、あらゆる種類の物体が長年にわたり測量標識として使用されてきました。^{[1]一部の標識は、}三地点、つまり3つ以上の国の接点を示すために使用されました。19世紀には、これらの標識は岩棚のドリル穴、岩に彫られた十字または三角形、または岩盤に埋め込まれた銅または真鍮のボルトであることが多かったです。

現在、米国で最も一般的な測地測量標識は、表面に刻印された銘文が刻まれた鋳造金属円盤で、岩棚に設置されたり、コンクリート柱の上部に埋め込まれたり、地中に埋設されたパイプの上部に取り付けられたりしている。これらの標識は永久に残ることを意図しており、連邦法および州法によって通常、標識を改変することは禁止されている。^[2]

日本の名古屋にある測量標識には、しゃちほこが様式化されており、その精巧なデザインで知られています。^[3]

測量標識は、三角測量、つまり州や地域を体系的に移動してさまざまな地点間の角度や距離を測る測定作業の一環として設置されることが多かった。このような測量は、世界中の地図作成の基礎となった。

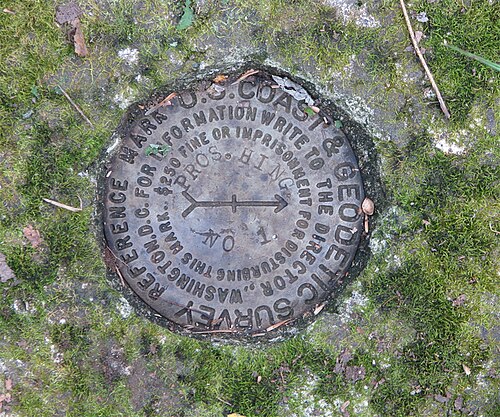

測地測量マーカーは、多くの場合、グループで設置されました。たとえば、三角測量では、特定された主要なポイントは三角測量ステーション、または「メインステーション」と呼ばれていました。これは、表面に三角形が刻まれた真鍮製のディスクで、正確な位置を確認するために測量士の下げ振りを落とすべき正確なポイントを示す刻印されたマークが付いています。三角測量ステーションは、多くの場合、いくつかの（通常は3つ）参照マークで囲まれており（左の2番目の写真を参照）、^[4]各参照マークにはメインステーションを指す矢印が付いています。これらの参照マークにより、後の訪問者が主要な（「ステーション」）マークを「回復」（または再発見）しやすくなります。参照マークにより、乱されたり破壊されたステーションマークを置き換える（またはリセットする）ことも可能になります。

古い駅の標識の中には、鋤の衝突から守るために数フィート下に埋められたものもあった。時には、これらの埋められた標識の真上に地表の標識が設置されていたこともあった。^[5]

米国では、精度に関する一定の基準を満たす測量標は、米国沿岸測地測量局(USC&GS)の後継機関である国立測地測量局(NGS)が管理する国家データベースの一部となっている。データベース内の各測点標には PID (Permanent IDentifier) が付与されており、これはその測点を説明するデータシートを呼び出すために使用できる 6 文字の固有コードである。^[6] NGS にはウェブベースのフォーム^[7]があり、測点の PID がわかっていれば、どのデータシートにもアクセスできる。あるいは、測点名でデータシートを呼び出すこともできる。^[8]

一般的なデータシートには、正確な座標または推定座標のいずれかが記載されています。正確な座標は「調整済み」と呼ばれ、正確な測量から得られます。推定座標は「スケール済み」と呼ばれ、通常は地図上でポイントを特定し、その緯度と経度を読み取ることで設定されます。スケール済みの座標は、マークの実際の位置から数千フィートも離れている場合があります。米国では、一部の測量マーカーには、ステーション マークの緯度と経度、参照マークの一覧 (ステーション マークからの距離と方位を含む)、その他の参照フィーチャ (建物、道路、樹木、消火栓など) とこれらのフィーチャのマークからの距離および/または方向を説明する説明 (長年にわたって更新されます)、およびこれらのマークを復元 (または再発見) するための過去の取り組みの履歴 (マークの再設定、またはマークの損傷や破壊の証拠を含む) が記載されています。

新しい測量マーカーの安定性を確保するための現在のベストプラクティスは、地中に深く打ち込まれた金属棒の上部にパンチマークを刻印し、グリースを充填したスリーブで囲み、コンクリートに設置されたヒンジ付きキャップで覆うというものである。^[9]

測量マーカーは現在、差動GPS測量で使用するために、既知の位置にGPS受信機アンテナを設置するためによく使用されています。^[10]

ブラジルでは、ブラジル地理統計研究所が同様のデータベースを運営している。^[11]

• ベンチマーク（測量）、高度を測定する際の基準点として使用される測量マーク
• 境界マーカー
• マイルストーン
• 三角測量点、水平測量に用いられる測量標。
