ケーブルキャリア

ケーブルキャリアは、メーカーによってはドラッグチェーン、エネルギーチェーン、ケーブルチェーンとも呼ばれ、動く自動機械に接続されたフレキシブルな電気ケーブルや油圧ホース、空気圧 ホースを囲んでガイドするように設計されたガイドです。ケーブルやホースの摩耗やストレスを軽減し、絡まりを防ぎ、作業者の安全性を向上させます。^[1]

ケーブル キャリアは、水平、垂直、回転、および 3 次元の動きに対応するように配置できます。

スチールキャリアが初めて市場に導入されたのは 1950 年代です。発明者のギルバート・ワニンガー博士と Kabelschlepp の所有者であるウォルドリッヒ博士は、早い段階でこれらのチェーンの大きな可能性を認識していました。

それまでは、ケーブルや油圧ホースなどのフレキシブル部品は機械から垂れ下がったまま放置されていたため、損傷や急速な摩耗が発生していました。現在では、プラスチック（具体的にはポリプロピレンまたは PP）製のケーブル キャリアも広く使用されています。

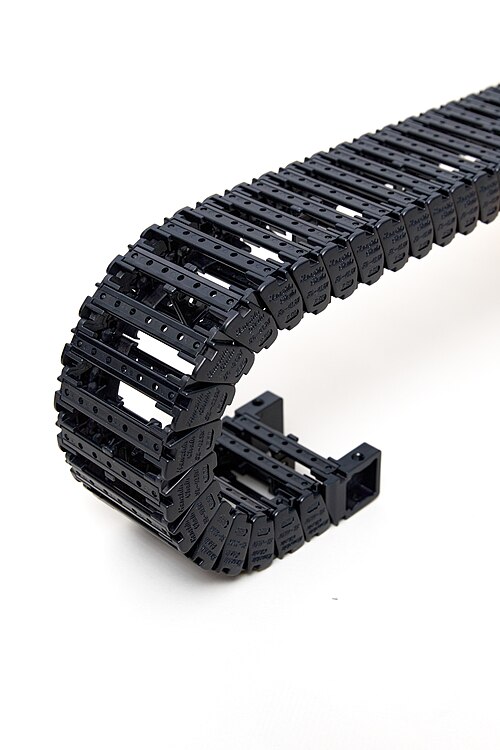

ほとんどのキャリアは長方形の断面を持ち、その中にケーブルが入っています。キャリアの長さに沿ったクロスバーは外側から開くことができるため、ケーブルを簡単に挿入してプラグを接続できます。キャリアの内部セパレーターがケーブルを分離します。ケーブルは、統合されたストレイン リリーフで所定の位置に保持することもできます。取り付けブラケットは、キャリアの端をマシンに固定します。^{[引用が必要]}

ケーブル キャリアは、剛性のあるジョイント構造のため、一平面内でしか曲げることができませんが、多くの場合、一方向への曲げしか許可されません。キャリアの端を剛性のあるマウントと組み合わせることで、ケーブルが望ましくない方向に垂れ下がったり、絡まったり、押しつぶされたりするのを完全に防ぐことができます。^{[独自の研究? ]}

現在、ケーブル キャリアにはさまざまなスタイル、サイズ、価格、性能範囲のものがあります。次のような種類があります。

• 開ける
• 閉じた状態（木片や金属の削りくずなどの汚れや破片から保護）
• スチールまたはステンレス
• 低騒音
• クリーンルーム対応（摩耗が最小限）
• 多軸移動
• 高耐荷重
• 耐薬品性、耐水性、耐熱性

ケーブルキャリアは、ケーブルの耐用年数を延ばすために、 特殊な高柔軟性ケーブルと一緒に使用されることがよくあります。

ケーブル キャリアは、エネルギー、データ、液体、ガスの転送を伴う移動自動化が行われるあらゆる場所で使用されます。例としては、工作機械、クレーン、洗車機、医療機器および研究機器、自動倉庫、フォークリフト、産業用ロボット、沖合石油掘削装置、ステージ テクノロジーなどがあります。

ドラッグチェーンはさまざまな用途に使用され、さまざまな材料で作られていますが、ヘビーデューティードラッグチェーンは耐久性のためにスチールを使用して作られることが多いです。このタイプのドラッグチェーンは、石油およびガス産業のオフショア作業でよく使用されます。^[2]ヘビーデューティードラッグチェーンは、保護するケーブルとホースの性質上、耐久性があります。
