電気コード

電気コードとは、建物内の電気配線の設計と設置に関する一連の規制を指す用語です。このような規制の目的は、電気配線システムが人や財産にとって安全であり、感電や火災の危険から保護されることを保証するための基準を提供することです。通常、それらは国内または国際標準化機構によって作成されたモデル コード (ローカル修正の有無にかかわらず) に基づいています。

このような配線は、設計と設置に関して厳格な安全基準の対象となります。電線と電気ケーブルは、回路の動作電圧と電流容量に応じて指定され、さらに周囲温度範囲、湿度レベル、日光や化学物質への露出などの環境条件に対する制限があります。建物の配線システム内の関連する回路保護、制御、および配電デバイスは、電圧、電流、および機能仕様の対象となります。配線と関連デバイスの両方が安全に使用できるように設計、選択、および設置されるように、配線の安全コードまたは規制の対象となりますが、これは地域、国、または地域によって異なります。

国際電気標準会議(IEC) は、加盟国間で配線規格を統一しようとしていますが、設計と設置の要件には依然として大きなばらつきがあります。

配線工事のコードと規制は、感電や火災の危険から人や財産を保護することを目的としています。これらは通常、 IECなどの国内または国際標準化機構が作成したモデル コード (地域的な修正の有無にかかわらず) に基づいています。

オーストラリアとニュージーランドでは、一般に「配線規則」として知られるAS/NZS 3000規格で、電気機器の選択と設置、およびそのような設備の設計とテストの要件が規定されています。この規格はニュージーランドとオーストラリアの両方で必須であるため、この規格の対象となるすべての電気工事は準拠する必要があります。

欧州諸国では、 IEC規格IEC 60364 建物用電気設備で国家配線規格を調和させる試みがなされてきました。したがって、国家規格は同一のセクションと章のシステムに従います。しかし、この規格は国家配線コードとして容易に採用できるような言語で書かれていません。また、電気工事士や検査官が国家配線規格への準拠をテストするために現場で使用するために設計されていません。対照的に、NEC や CSA C22.1 などの国家規格は、一般的に IEC 60364 の共通目的を例示していますが、電気システムの設置および検査を行う人の指針となるような形で特定の規則を提供しています。

RGIE (fr) ( Réglement Général sur les Installations Électriques ) は、ベルギーでの設置に使用されます。 AREI (nl) ( Algemeen Reglement Elektrische Installaties ) は、ベルギーのフランダースでの設置に使用されます。

NF C 15-100 (fr)はフランスの低電圧設備 に使用されます。

VDEは、電気規格と安全仕様の公布を担当する組織です。DIN VDE 0100 は、IEC 60364 と調和したドイツの配線規制文書です。ドイツでは、青は相またはスイッチ相を意味する場合もあります。

スウェーデンでは、IEC 60364 は国家規格 SS-436 40 000 を通じて実装されています。

英国では、配線設備は、 IEC 60364 と調和したBS 7671電気設備要件: IET 配線規則と呼ばれる英国規格によって規制されています。初版は 1882 年に発行されました。BS 7671 は業界規格であるため、それ自体は法定ではありませんが、英国建築規制という形の法律により、住宅設備は安全基準に準拠することが義務付けられており、この法定規制に付随する公式ガイダンスでは、準拠する方法の 1 つとして BS 7671 に従うことが示されています。

BS 7671 は、モーリシャス、セントルシア、セントビンセントおよびグレナディーン諸島、シエラレオネ、シンガポール、スリランカ、トリニダード・トバゴ、ウガンダ、キプロスでも国家規格として使用されています。

米国で最初の電気コードは、電気照明の設置を規制するために 1881 年にニューヨークで制定されました。1897 年以来、保険会社によって設立された民間の非営利団体である米国国立防火協会が、米国電気コード(NEC) を発行しています。州、郡、市では、地域の違いとともに、地元の建築コードに NEC を参照として含めることがよくあります。NEC は 3 年ごとに変更されます。これは、利害関係者からの提案を考慮したコンセンサス コードです。提案は、技術者、職人、メーカーの代表者、消防士、その他の招待者で構成される委員会によって検討されます。

1927 年以来、カナダ規格協会(CSA)は、州の電気規則の基礎となるカナダ電気設備安全規格を作成しています。CSA はカナダ電気規則も作成しており、その 2006 年版はIEC 60364 (建物の電気設備) を参照し、この規則がセクション 131 で電気保護の基本原則を扱っていると述べています。カナダの規則は IEC 60364 の第 13 章を再版したものですが、その章には電気設備の適切性を評価するための数値基準は記載されていません。

米国とカナダの国家規格は同じ物理現象を扱い、大まかに同様の目的を持っていますが、技術的な詳細が異なる場合があります。北米自由貿易協定(NAFTA) プログラムの一環として、米国とカナダの規格は、調和化と呼ばれるプロセスで徐々に収束しつつあります。

メキシコとコスタリカは米国の国家電気規格に従います。

ベネズエラとコロンビアは米国の国家電気工事規程に従います。

インドは、いわゆる中央電力庁規則(CEAR) によって規制されています。

一般的な電気コードでは、配線の色分けが義務付けられています。国、州、地域ごとに多くの現地の規則や例外が存在します。^[1]古い設備では色分けが異なり、断熱材が熱、光、経年劣化にさらされると色が褪せることがあります。

1970年から、ヨーロッパ諸国は配線の色を統一するプロセスを開始しました。これは、いくつかの国が異なる配線を表すために同じ色を選んでいたためです。新しい統一された色が選ばれたのは、主にどの国もその色を使っていなかったためです。ピンク、オレンジ、ターコイズなどの色は、他の色に近すぎるとみなされたため、使用できませんでした。それでも、避けられない衝突がありました。青はイギリスとアイルランドでは相導体だったため、新しい色の採用は数十年遅れました。しかし、フレキシブルケーブルは、家電製品メーカーからの圧力を受けて、ほぼ即座に変更されました。^{[2] [3]}

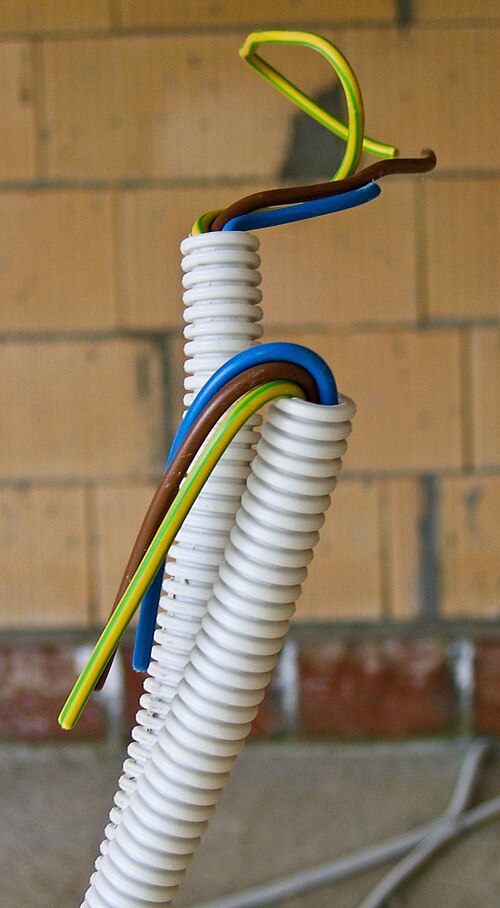

2011年3月現在、欧州電気標準化委員会（CENELEC）は、保護導体として緑/黄色の被覆を剥がしたケーブル、中性導体として青色、単相導体として茶色のケーブルの使用を義務付けています。^[10]

アース導体に緑/黄色の縞模様を使用するのは、その独特な外観により、特に赤緑色覚異常の影響を受ける人が安全アース線を他の電気機能と混同する危険性を減らすためである。

スウェーデンでは、青色については注目すべき例外があり、青色は通常は中性線に使用されるが、スイッチ間やスイッチと器具間の接続線、また二相回路の相線として使用されることがある。ただし、特定の回路で中性線が使用されていないことが条件である。^{[11] [12]}

英国では、双方向照明スイッチの配線の一部に、3相カラー絶縁の3芯ケーブルを使用するのが一般的です。混乱を避けるために、ワイヤーの使用方法を示すために、必要に応じて茶色または青色のカラースリーブを端に追加するのが一般的です。^[13]

米国電気工事規程では、単相の場合は裸銅線、または緑または緑/黄色の絶縁保護導体、白または灰色の中性線、その他の色の使用が義務付けられている。また、NECでは、高脚デルタシステムの高脚導体にはオレンジ色の絶縁体を使用するか、タグ付けなどの適切な手段で識別する必要がある。1971年のNECで高脚導体の推奨色としてオレンジ色が採用される前は、一部の地域では、この目的で赤を使用するのが一般的だった。^[14]

NEC の導入部では、設計マニュアルを意図したものではないことが明確に述べられており、したがって、接地されていない導体または「ホット」導体の色分けを作成することは NEC の範囲と目的外となります。ただし、コードによって「ホット」導体の色分けが要求されているというのはよくある誤解です。

米国では、三相システム導体の色分けは事実上の標準に従っており、黒、赤、青は三相120/208ボルトシステムに使用され、茶、オレンジまたは紫、黄色は277/480ボルトシステムで使用されます。（紫はNECのハイレッグデルタルールと競合しません。）複数の電圧システムを備えた建物では、両方のシステムの接地導体（中性線）を個別に識別し、システム間の接続を回避するために区別できるようにする必要があります。ほとんどの場合、120/208ボルトシステムでは白い絶縁体を使用し、277/480ボルトシステムでは灰色の絶縁体を使用しますが、この特定の色分けは現在NECの明示的な要件ではありません。^[15]ただし、一部の地方自治体では、地元の建築基準法で必要な色分けを指定しています。

• 電気配線
