ケーブルレース

ケーブルレースは、配線ハーネスとケーブルルームを結ぶ方法であり、伝統的に通信、海軍、航空宇宙のアプリケーションで使用されています。この古いケーブル管理技術は、何世代にもわたってライン作業員に教えられてきましたが、^{[1]ケーブルの長さに沿って障害物を作らず、プラスチック製または}フックとループのケーブルタイで整えられたケーブルの取り扱いの問題を回避するため、一部の現代のアプリケーションでもまだ使用されています。

ケーブルレースは、伝統的にワックスをかけたリネンで作られた細いコードを使用し、一連のランニングロックステッチを使用してケーブルのグループを結びます。ナイロン、ポリエステル、テフロン、グラスファイバー、ノーメックスなどの現代の材料で作られた平らなレーステープも、結び目を保持するためさまざまなコーティングが施されています。^[2]

スタイル

紐の結び方は、自由端を固定するためのホイップ結びやその他の結び方で始まり、終わります。ハーネス全体の直径に対して巻き付け間隔をあけて、配線をしっかりと束ね、端をきれいに整えます。連続した紐の結び方のほかに、さまざまな状況でさまざまな紐の結び方があります。スポットタイと呼ばれる独立した結び方も使用される場合があります。^{[3]通信アプリケーションで構造物を支えるために大きなケーブルやケーブルの束}を縛る場合、「シカゴステッチ」と「カンザスシティステッチ」という 2 つのケーブル紐の結び方があります。^[4]

一部の組織では、ケーブルの結束が準拠しなければならない社内基準を設けています。たとえば、NASAはNASA-STD-8739.4の第9章でケーブルの結束技術を規定しています。^[5]

例

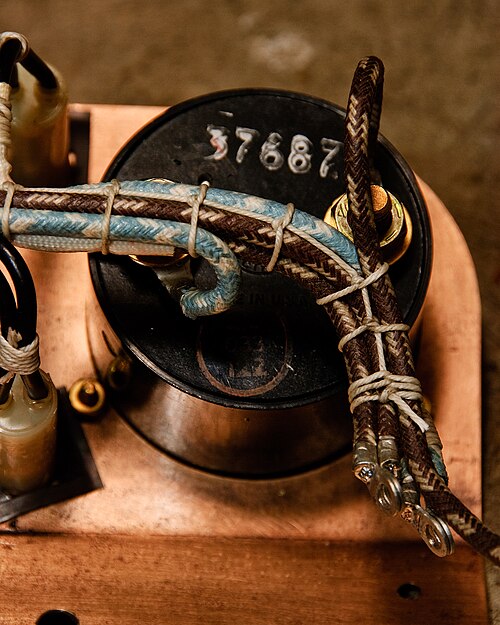

8の字結びをベースにした一連の連続ロックステッチで作られた伝統的なワックスコードレース
この連続した結び方は「マーラインヒッチング」とも呼ばれ、一連のオーバーハンドノットに基づいています。一連のハーフヒッチは見た目は似ていますが、この用途には推奨されません。^[6]
クローブヒッチの上に現代のノーメックス紐テープで作られたリーフノットをつけたスポットタイ。外科用ノットはリーフノットの代用として使用できます。^[7]
NASA の火星探査ローバー 「スピリット」とその着陸船のケーブル配線には、さまざまな配線技術が見られます。
