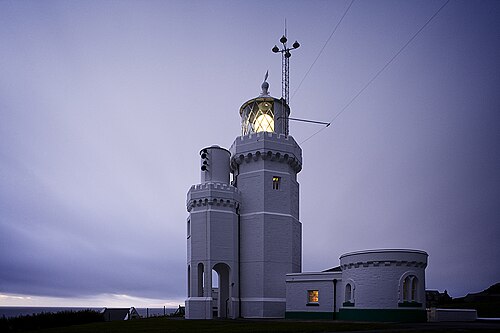

 霧信号塔が併設された灯台 | |
 | |
| 位置 | セントキャサリンズポイント ワイト島 イングランド |
|---|---|
| OSグリッド | SZ4981275339 |
| 座標 | 北緯50°34′32.4″ 西経1°17′51.9″ / 北緯50.575667° 西経1.297750° / 50.575667; -1.297750 |
| タワー | |
| 構築済み | 1323年頃（初代） |
| 工事 | 切石 |
| 自動化 | 1997 |
| 身長 | 27メートル（89フィート） |
| 形 | 八角形の塔 |
| マーキング | 白い塔とランタン |
| オペレーター | トリニティハウス[1] |
| 遺産 | グレード II 指定建造物 |
| ライト | |
| 初点灯 | 1838年（現在） |
| 焦点高さ | 41メートル（135フィート） |
| 光源 | 導かれた |
| 強度 | 821,000カンデラ |
| 範囲 | 25 海里 (46 km; 29 マイル) |
| 特性 | Fl W 5秒。 |
セント キャサリン灯台は、ワイト島の南端にあるセント キャサリン ポイントにある灯台です。イギリスで最も古い灯台のひとつです。
起源
最初の灯台は、 1323年に教皇の命令によりセント・キャサリンズ・ダウンに建てられました。近くで船が座礁し、積荷が失われたか略奪された後のことでした。かつてはセント・キャサリン礼拝堂の一部であった八角形の石造りの塔は、今でもニトンの西の丘の上に見ることができます。地元では「ペッパーポット」として知られています。[2]近くには1785年に着工された新しい灯台の基礎がありますが、丘は濃霧が発生しやすいため完成しませんでした。[3]「ソルトポット」と呼ばれることもあります。[4]
歴史
1838年にトリニティ・ハウスによって建てられた新しい灯台は、高さ40メートル（130フィート）の石造りの塔として建設されました。最初に建てられたとき、灯台は石油で動いていました。4つの同心円状の芯を持つそのランプは、クックソン＆カンパニーによって作られた大きな（一次）固定屈折レンズの中に設置され、その上に250枚の鏡（後にプリズムに置き換えられました）が取り付けられていました。[5]最初に点灯したのは1840年3月1日でした。 [6 ]しかし、霧で光が遮られることが多く、その結果、1875年に塔の高さが13メートル（43フィート）低くされました。同時に、ランプは6芯の鉱油バーナーに置き換えられ、[7]陸側のランプから海に光を向けるための「屈折鏡」（プリズム）システムが設置されました。[8]
1868年、崖の端にある建物にダボルのトランペット霧信号機が設置されました。 [9]これはエリクソンの4馬力熱量エンジンを使用して、音響ホーンに取り付けられたリードを20秒ごとに鳴らすものでした。 [10] 1876年10月、リードはより強力なサイレンに変更され、4分ごとに2回鳴らされました。[10]
1880年代にセントキャサリン灯を電力に転換する決定が下された。1888年に炭素アーク灯が設置され、 3台のロビー非凝縮複合蒸気エンジンで駆動する強力なデメリタンス 磁気電気機械と接続された。（セントキャサリン灯はアーク灯が設置された最後のイギリスの灯台であった。）[11]また、新しい光学系（チャンス＆カンパニー製の2次16面回転屈折レンズアレイ）[12]も設置され、30秒ごとに5秒間の閃光を放った。セントキャサリン灯の開灯当時は「世界で最も強力な電灯」と称された。[13]石油ランプは緊急時用に残されたが、1905年には、設置以来17年間電気系統が故障したことがなかったため、石油ランプを使用する必要はなかったと指摘された。[14]
新しい機関室に加え、発電所の運営に必要な追加のスタッフを収容するため、より多くのコテージが建設された。[15] 1888年には新しい霧信号室も建設され、そこには2つの2音の5インチサイレンが設置され、屋根から突き出て海に向かって斜めに伸びた2つの直立したホーンから音が鳴った。[16]サイレン用の圧縮空気は機関室から地下にパイプで送られ、3つのエンジンは共通の駆動軸を介して空気圧縮機につながれていた。[17]圧縮空気はレンズを回転させる機構の動力としても使われた。サイレンは1分間に2回鳴らされ、高音の後に低音が続いた。[15]
1890年からは、セントキャサリン岬の西側の海岸に近づきすぎないように船舶に警告するため、狭い赤色の領域が灯台に追加されました。 [18]この方向に赤色を点滅させる灯台に加えて、補助装置が主レンズの後ろから上向きに固定された光線を反射させて同じ方向に赤色を照らしました。[8]
1901年、セント・キャサリン教会（必要な量の圧縮空気を生成するのに十分なエンジン出力を持っていた）で、さまざまなサイレンとリードをさまざまなサイズとデザインのトランペットに取り付ける一連の試験が行われた。この試験は、トリニティ・ハウスの科学顧問であるレイリー卿が監督し、彼の特徴的で同名の霧信号トランペットの設計は、試験の結果、いくつかの異なる霧信号所（セント・キャサリン教会自体には設置されていない）に設置された。[17]
.jpg/500px-St._Catherines_Point_Lighthouse-_The_Fresnel_Lensed_lantern_4_(geograph_6238065).jpg)
1904年、16面の光学系はセントキャサリン灯台から撤去され（代わりにサウスフォアランド灯台に設置された）、その代わりにチャンスブラザーズ社製の新しい、より強力な4面光学系が設置された。[19]新しい装置は水銀の容器に載せられ、大きなゼンマイ仕掛けの機構で駆動され、[20]はるかに高速に回転して、5秒に1回のより速い閃光を放った。[21]当時、それは15,000,000カンデラの明るさで「国内で最も強力な懐中電灯」と言われていた（以前の古いレンズが作り出していた3,000,000カンデラと比較して）。[20]その光線は（雲に反射しているとはいえ）60マイル離れたバルフルールからもよく見えた。[22] 1904年の改修の一環として、赤色セクターライトは、ランタンの下20フィート（6.1メートル）の塔の下部にある窓から照らされるように再構成されました。一連のレンズとプリズムを介して、メインランプの陸側から方向転換された光を使用し続けました。[23]以前と同じアークランプが使用され続け（1つが稼働している間、もう1つはスタンバイ状態でした）、機関室ではロビーエンジンとデメリタンスオルタネーターも同様に保持されました。[14]
アークランプは1920年代に廃止された。この時点で、英国の灯台で稼働していた最後のアークランプであった（現在はサウスシー城に展示されている）。[24]主電源で動く4kWのフィラメントランプに置き換えられた。自動ランプチェンジャーが備えられており、電球が切れた場合に予備の電球が点灯し（停電時には予備のアセチレンランプが点灯する）、1904年の光学系はそのまま残されたが、時計仕掛けの回転駆動装置に電動巻き上げ機が追加された。[25]
1932年までに霧笛の塔は浸食によって崩壊し、取り壊され、2つ目の（より小さな）塔が灯台の横に建てられ、新しいより強力な12インチのサイレンが設置された。1943年6月1日、爆撃で機関室が破壊され、3人の当直員が死亡した。[26]戦後の修理の一環として、サイレンの代わりにダイアフォンが設置された。1962年に、このダイアフォン自体も「スーパータイフォン」エアホーンに置き換えられ、新しいエンジンとコンプレッサーも設置された。霧笛は1987年に廃止された。[17]
1904年の回転式光学系は2021年まで使用され続けた。灯台の射程距離は25海里（46km）で、トリニティ・ハウスが維持するすべての灯台の中で3番目に強力なものだった。[27]しかし、2020年11月、ワイト島議会はトリニティ・ハウスに「既存のレンズ、ライト台座、サービスステージの手すり、ランタンルームの清掃用プラットフォームの撤去、交換用のプラットフォーム、手すり、台座上の固定式LEDライトの設置」の計画承認を与えた。[28]
現在
2021年7月、トリニティ・ハウスは船員への通知を発行し、灯台の公称範囲を25nmから19nmに短縮した。[29] 2021年10月現在、2次フレネルレンズシステムは取り外されており、灯台室は空になっている。トリニティ・ハウスによると、レンズは「選択肢を検討する間、保管されている」とのこと。[30]灯台内に新しい機器を設置するまでの間、一時的なLEDランプが外部に設置されている。
塔の下の窓から見える赤いセクターライトは、アザーフィールドレッジを示しています。[27]
かつてはボランティアのチームが年間を通じて灯台のツアーを提供していたが、2020年1月にトリニティ・ハウスは、ビジターセンターの営業を続けることが経済的に不可能になったとして、セント・キャサリン灯台を「観光地として一般の訪問者に閉鎖する」と発表した。[31]灯台の周りのコテージは休暇用の宿泊施設として貸し出すことができる。
307.5 kHz で DGPS 信号を送信するために、灯台とマストの間に T 型アンテナが配置されています。
